Сборка приводных валов

            0

1. Заполнить внутреннее пространство шарнира смазкой, учитывая, что с каждой стороны шарнира следует наложить разное количество смазки.

2. Для облегчения установки защитного чехла смазать вал тонким слоем смазки.

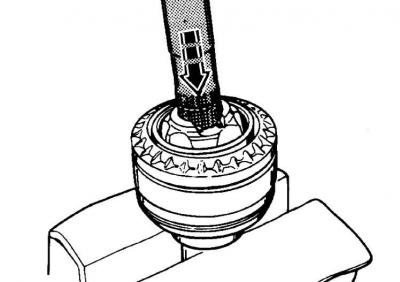

3. Вставить приводной вал с новым стопорным кольцом в шлицы шарнира до фиксации вала стопорным кольцом.

4. Натянуть на шарнир защитный чехол и закрепить его хомутом на корпусе шарнира.

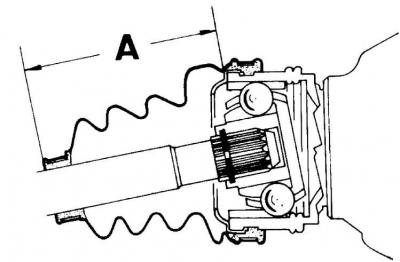

5. Сдвигая фланец защитного чехла по валу, установить требуемую длину чехла (А) и закрепить его хомутом на валу.

6. Хомуты крепления защитного чехла сначала сжимаются и защелкиваются рукой, а затем затягиваются окончательно пассатижами.
