Механизм переключения передач четырехступенчатой МКПП

            0

Механизм переключения передач





1 – ручка; 2 – стопорное кольцо; 3 – упругий резиновый элемент; 4 – прокладка; 5 – держатель рычага переключения передач; 6 – рычаг переключения передач; 7 – корпус; 8 – направляющая втулка; 9 – тяга механизма переключения передач; 10 – стабилизатор


Механизм переключения передач включает в себя рычаг переключения передач, корпус механизма, тягу и стабилизатор.

Снятие и разборка



1. Включить 4-ю передачу.

2. Отвинтить рукоятку с рычага переключения передач и снять чехол.

3. Поднять автомобиль и зафиксировать на подставках.

4. Снять заднюю часть глушителя с подвески.

5. Снять с тяги переключения передач оттяжную пружину.

6. Ослабить зажимной болт на конце тяги переключения передач и снять тягу с вала выбора передач, сдвигая ее от коробки передач.

7. Вывинтить болт крепления стабилизатора к коробке передач.

8. Снизу автомобиля отвинтить болты крепления корпуса рычага переключения передач от пола и снять корпус вместе со стабилизатором.

9. Отвинтить болты крепления стабилизатора к корпусу, отсоединить рычаг переключения передач вместе с крышкой и достать его вместе со стабилизатором.


10. Отсоединить тягу переключения передач от корпуса.

11. Снять с рычага переключения передач стопорное кольцо, резиновый упругий элемент, прокладку и извлечь рычаг.

12. Сборка и установка механизма переключения передач производится в последовательности, обратной снятию.

Регулировка



1. Включить 4-ую передачу.

2. Поднять автомобиль и зафиксировать на подставках.

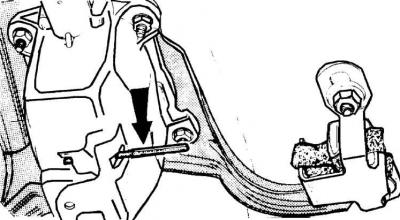

3. При помощи штифта диаметром 3,5 мм зафиксировать рычаг переключения передач, вставив его в отверстие внизу коробки механизма выбора передач.

4. Установить, при необходимости отрегулировать и затянуть зажимным болтом тягу переключения передач. Для установки одинаковых зазоров поставить ось рычага переключения передач в положение четвертой передачи и вращать ее по часовой стрелке до упора и в этом положении затянуть зажимной болт и вынуть штифт.

5. Опустить автомобиль.
