Звуковой сигнал, обогреватели стекол, электропривод зеркал

            0

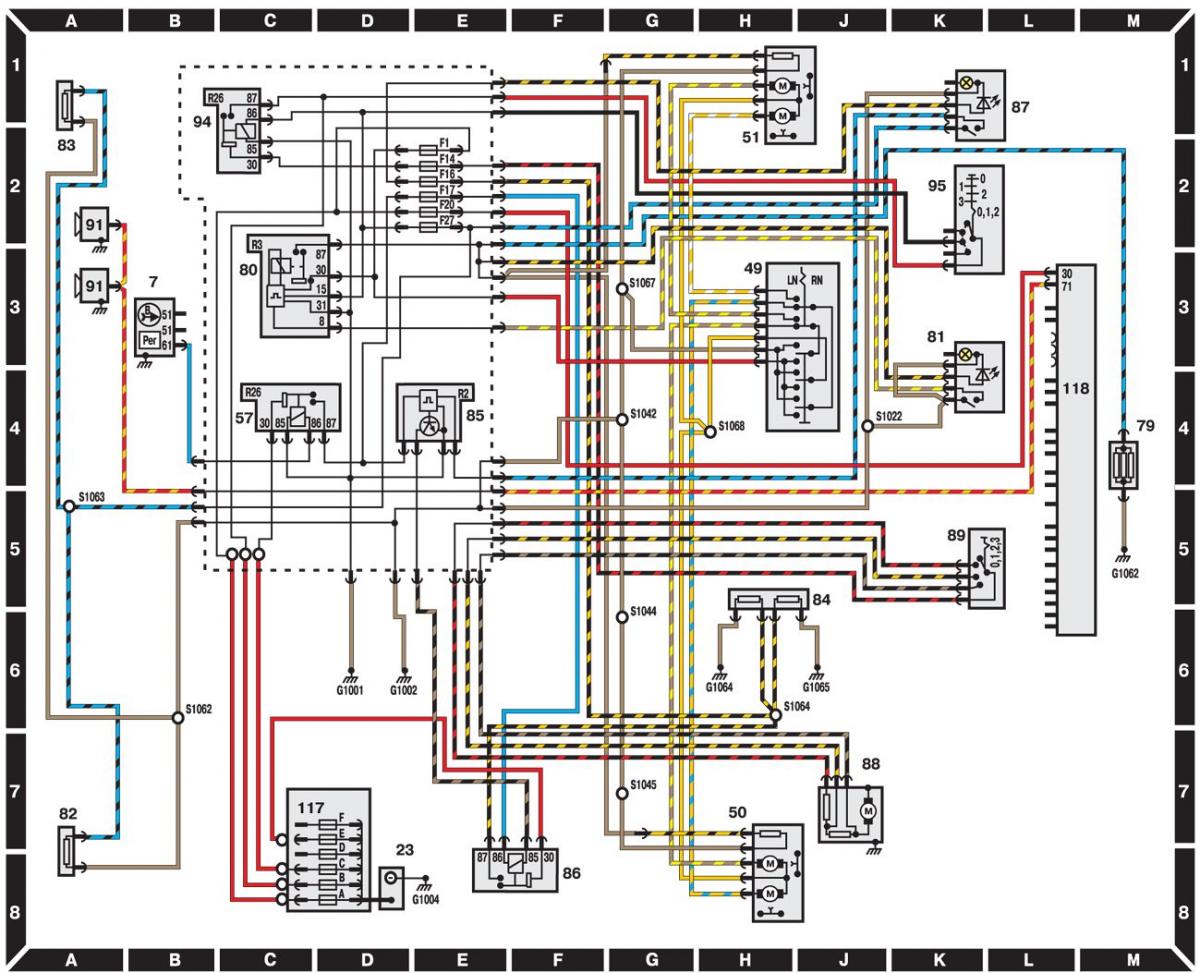

Звуковой сигнал, обогреватели стекол, электропривод зеркал (модели выпуска до 1995 г.)




Открыть большую картинку в новой вкладке »

  • 7 – генератор;
  • 23 – аккумуляторная батарея;
  • 49 – переключатель управления приводом зеркал заднего вида;
  • 50 – электропривод левого зеркала заднего вида;
  • 51 – электропривод правого зеркала заднего вида;
  • 57 – реле;
  • 79 – обогреватель заднего стекла;
  • 80 – реле обогревателя заднего стекла;
  • 81 – выключатель обогревателя заднего стекла;
  • 82 – обогреватель левого сопла омывателя ветрового стекла;
  • 83 – обогреватель правого сопла омывателя ветрового стекла;
  • 84 – обогреватель ветрового стекла;
  • 85, 86 – реле обогревателя ветрового стекла;
  • 87 – выключатель обогревателя ветрового стекла;
  • 88 – вентилятор отопителя салона;
  • 89 – выключатель вентилятора отопителя салона;
  • 91 – звуковой сигнал;
  • 94 – реле зажигания;
  • 95 – замок зажигания;
  • 117 – блок предохранителей в моторном отсеке;
  • 118 – переключатель освещения

Общее описание и обозначения на электрических схемах находится здесь →
