Спецификация моментов затяжки
Наименование | Нм | фунт-фут | фунт-дюйм |
Болт крепления кронштейна звукового сигнала | 12 | 9 | - |

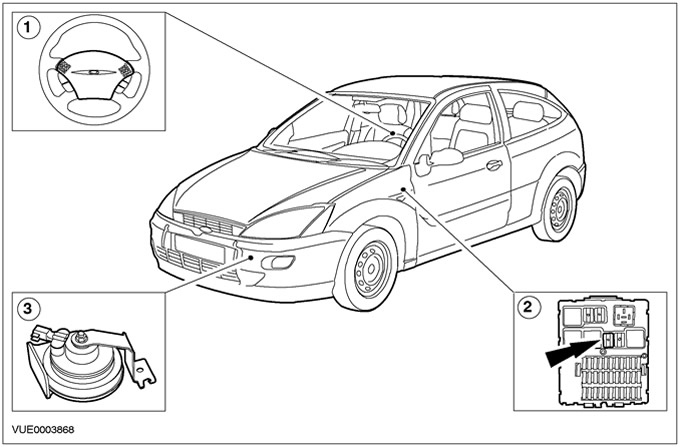

Поз. | № Запасной Части | Наименование |
1 | Переключатель звукового сигнала в накладке рулевого колеса. | |
2 | Реле звукового сигнала | |
3 | Звуковой сигнал(ы) |
Принцип действия
Система звукового сигнала состоит из реле, переключателя, расположенного на рулевом колесе, и одного или двух звуковых сигналов. Звуковой сигнал(ы) получает напряжение от переключаемой стороны реле, а переключатель реле со стороны заземления управляется переключателем, расположенным на рулевом колесе.
Реле звукового сигнала располагается в центральной электрораспределительной коробке (CJB) и получает постоянное напряжение от электрораспределительной коробки аккумулятора (BJB).
Переключатель рулевого колеса использует часовую пружину рулевого колеса совместно с электрической цепью подушки безопасности, однако каждая из этих систем работает полностью независимо от другой.
