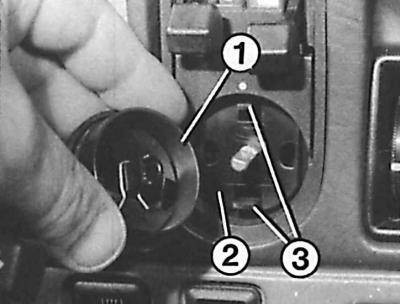

Снятие трехступенчатого переключателя отопителя в моделях до конца 1985 года
![](https://www.fordbook.ru/img/escort/2202.jpg)
1 – ручка переключателя; 2 – переключатель; 3 – пружинные фиксаторы (сжать к оси переключателя)

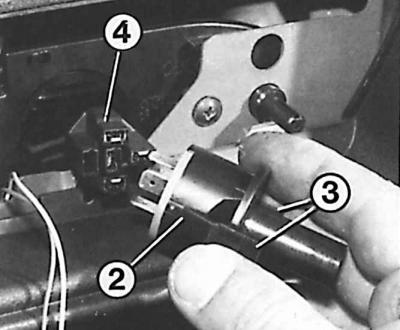

Снятие трехступенчатого переключателя отопителя в моделях с 1986 года
![](https://www.fordbook.ru/img/escort/2203.jpg)
2 – переключатель; 3 – пружинные фиксаторы (сжать к оси переключателя); 4 – разъем
1. Снять провод массы с аккумулятора.
2. Снять верхнюю и нижнюю облицовку рулевой колонки.
![](https://www.fordbook.ru/img/escort/2204.jpg)

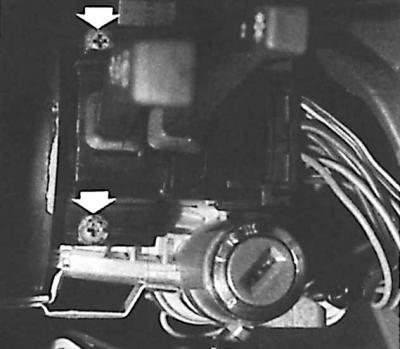

3. В автомобилях, изготовленных до декабря 1985 года, отвинтить 2 винта (указаны стрелками) крепления переключателя, снять разъем и извлечь переключатель.
![](https://www.fordbook.ru/img/escort/2205.jpg)

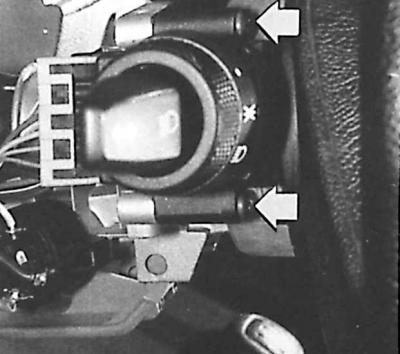

4. В автомобилях, изготовленных с 1986 года, снять рулевое колесо, отвинтить 2 винта (указаны стрелками) крепления переключателя, снять разъемы и извлечь переключатель.
![](https://www.fordbook.ru/img/escort/2206.jpg)

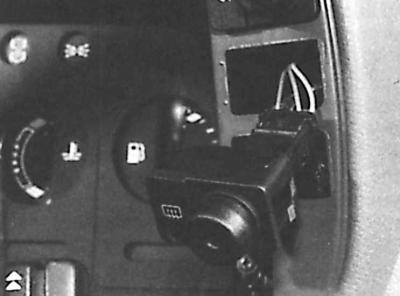

5. Снятие переключателя с панели приборов выполняется отжатием тонкой отверткой.
![]() | ![]() |

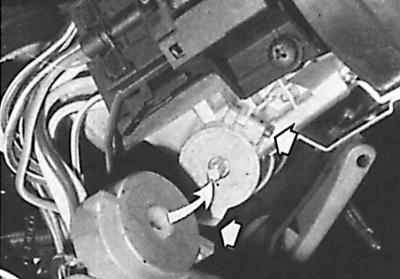

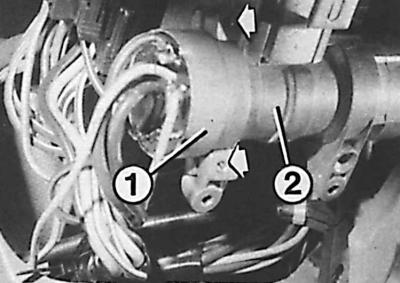

6. Снятие контактной группы (1) замка зажигания (2) производится после нажатия двух штифтов (указаны стрелками).
