Снятие и установка измерительных приборов

            0

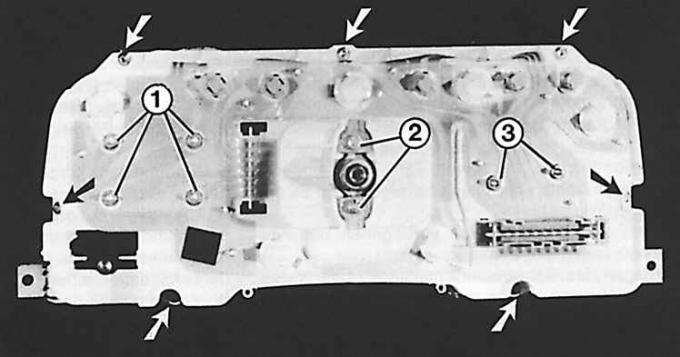

Задняя сторона комбинации приборов с 1986 года





1 – крепление часов; 2 – крепление спидометра; 3 – крепление указателей температуры и топлива Стрелками показаны винты соединения корпуса комбинации приборов


1. Снять комбинацию приборов.

2. Отвинтить винты крепления защитного стекла.

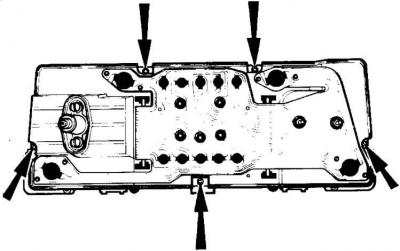

3. Отвинтить соединительные винты (указаны стрелками) и отделить две половинки корпуса друг от друга.

4. Для снятия спидометра отвинтить винты крепления и извлечь спидометр вперед.

5. Для снятия тахометра отвинтить контактные гайки и винты крепления и извлечь тахометр вперед.

6. Для снятия указателей температуры и топлива отвинтить 5 гаек и снять указатели вперед.

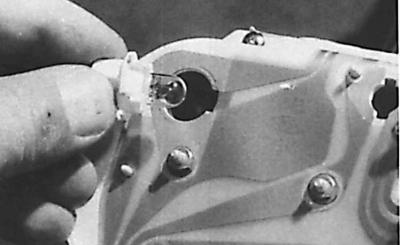

7. Для замены бесцокольной лампочки подсветки комбинации приборов пластмассовый держатель лампочки нажать и повернуть против часовой стрелки.
