Регулировка свободного хода педали «Escort RS 1600 I»

            0

С марта 1983 г. устройство регулировки свободного хода педали сцепления оснащается стопором (рис. 3.5).

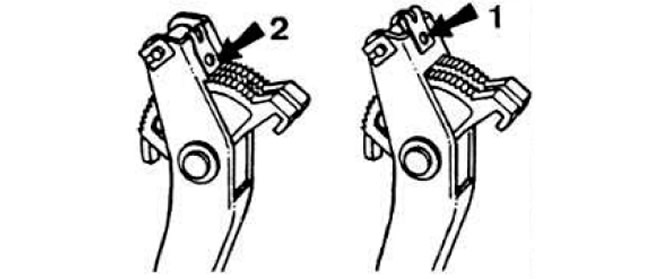

Рис. 3.5. Регулировка положения педали сцепления автомобилей Escort RS 1600 i выпуска с марта 1983 г. Стрелками указано положение стопора.
1 — стопор в рабочем положении; 2 — стопор поднят.


В случае недостаточного свободного хода педали. слишком высокого положения педали или «тряски» сцепления на автомобилях предыдущих выпусков необходимо установить регулировочный стопор в следующем порядке. Снять нижнюю облицовку с левой стороны и блок системы зажигания с кронштейном. Отверткой отжать собачку храповика и нажать до упора на педаль сцепления. Установить стопор на половину его хода и медленно, с зуба на зуб, отпускать педаль до уровня педали тормоза, в этом положении опустить стопор для установки регулировочного механизма в рабочее положение.

Проверить и при необходимости отрегулировать величину свободного хода педали сцепления, для этого вновь приподнять стопор, отпустить педаль вверх на один зуб и опустить стопор.
