Сваляне и монтиране на облицовката на вратата (Mondeo 1)

Премахване

Изключете заземяващия проводник (-) от батерията.

Внимание! В резултат на това данните в електронните устройства за съхранение, например в запаметяващо устройство за грешки на двигателя или радиокод, се изтриват. Трябва внимателно да прочетете този раздел "Сваляне и поставяне на батерията", преди да го изключите.

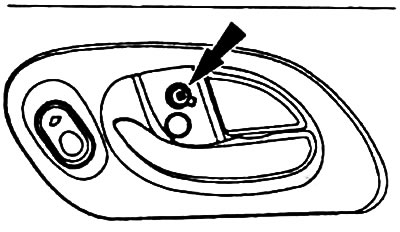

Развийте закрепващия винт и свалете тапицерията на лоста за отваряне на вратата. Ако има такъв, изключете многощифтовия конектор на електрическия прозорец.

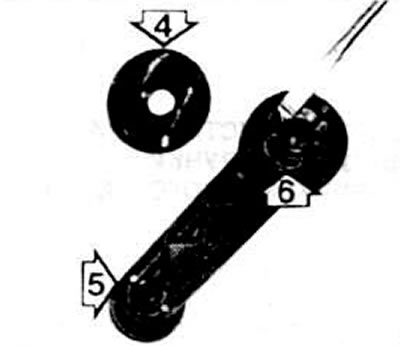

Отстранете дръжката на прозореца. За да направите това, поставете отвертка между шайбата "4" и дръжката "5" до оста на дръжката и отстранете ограничителя "6", вижте фигурата. Издърпайте дръжката на прозореца от оста. Веднага след изваждането поставете запушалката обратно в жлеба на дръжката.



Развийте винтовете, закрепващи вътрешната дръжка на вратата, след като внимателно отстраните щепселите с малка отвертка.


Отстранете вътрешната облицовка на външното огледало за обратно виждане, виж клауза 17.6.

Отстранете шестте винта Phillips, закрепващи тапицерията на вратата, като първо отстраните щепселите с малка отвертка. Ако има, изключете многощифтовия щепсел на високоговорителя.

Повдигнете облицовката нагоре и освободете закопчаването на облицовката покрай отвора на прозореца.

Отстранете тапицерията на вратата.

Ако е необходимо, отстранете четирите монтажни винта на високоговорителя.

Ако е необходимо, внимателно издърпайте защитното фолио от рамката на вратата (защитата на вратата е от шумоизолационен материал) и изрежете залепващия шев с нож.

Внимание! След рязане не докосвайте залепващия шев, тъй като това ще повлияе неблагоприятно на здравината на връзката по време на последващия монтаж.

Монтаж

Поставете защитното фолио така, че двата залепващи шевове да са разположени един срещу друг. Внимателно поправете или сменете повредения защитен филм, в противен случай водата може да навлезе във вътрешността.

Ако е премахнат, свържете кабелите на високоговорителя и го закрепете.

Монтирайте облицовката на вратата върху рамката на вратата. Регулирайте позицията на тапицерията, така че горният ръб да пасне в пружинните скоби.

Закрепете тапицерията на вратата с шест винта и поставете щепселите.

С отворена вътрешна дръжка на вратата, монтирайте облицовката на дръжката и я закрепете с винт.

Инсталирайте дръжката на повдигача на прозореца; направете това, монтирайте пружинен ограничител на дръжката и го поставете върху шлиците на оста. Поставете дръжката така, че когато стъклото на вратата е затворено, да е наклонено напред и нагоре. Натиснете дръжката към вратата, докато се заключи.


Закрепете дръжката на вратата и поставете щепселите.

Свържете заземяващия проводник (-) към клемата на батерията.

Настройте часа на часовника.

Задайте кода против кражба на радиото.
