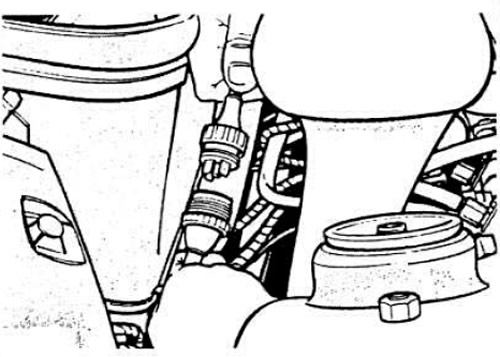

Ориз. 7.52. Запечатан конектор за датчик за положение на коляновия вал.
Преместете проводника на сензора настрани и отстранете пластината, закрепваща сензора към корпуса на съединителя (фиг. 7.53).

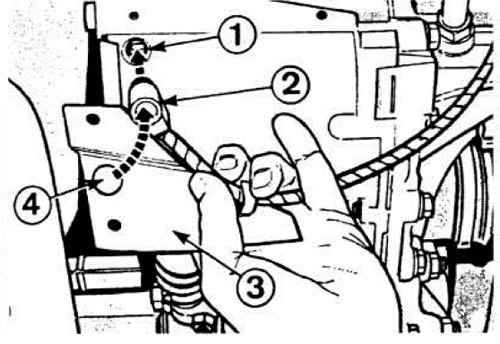

Ориз. 7.53. Премахване на датчика за положение на коляновия вал.
1 - място за инсталиране на сензора; 2 - сензор; 3 — монтажна плоча на сензора;
4 — гумена облицовка.
Огънете езичето за закрепване на проводника и отстранете сензора. Отделете гуменото уплътнение от сензора и го сменете, ако е дефектно. Сензорът се монтира в ред, обратен на отстраняването. След монтажа проверете разстоянието между маховика и сензора, което трябва да бъде в рамките на 0,8-1,2 mm. Ако празнината е по-малка от 0,4 mm, монтирайте подложки.
За да смените накрайниците на проводниците, изключете ги от свещите, развийте ги и завийте нови сини накрайници върху проводниците.
