Распределительные валы - снятие и установка

Специальный инструмент

Приспособление для установки масляного уплотнения крышки газораспределительного механизма 303-039 (21-009В)

Наименование	Спецификация
Герметик	WSK-M2G348-A5
Моторное масло	WSS-M2C912-A1

Снятие

1. Снимите ремень газораспределительного механизма. За дополнительной информацией обратитесь к главе Ремень газораспределительного механизма имеющейся в этом разделе.

2.

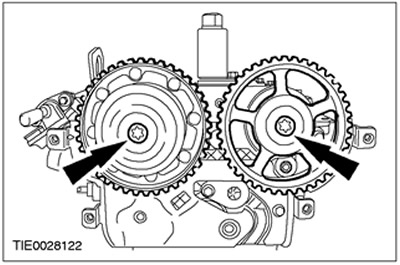

ПРИМЕЧАНИЕ: Удерживайте распределительные валы от проворачивания торцевым гаечным ключом с шестигранной головкой.

Снимите шкивы с распределительного вала.

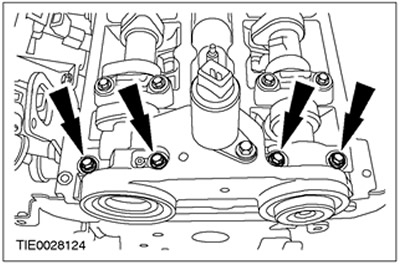

3. Снимите фланец подачи масла

• Отбракуйте масляные уплотнения распределительного вала за их дальнейшей ненадобностью.
• Отбракуйте масляное уплотнение фланца подачи масла за его дальнейшей ненадобностью.

4.

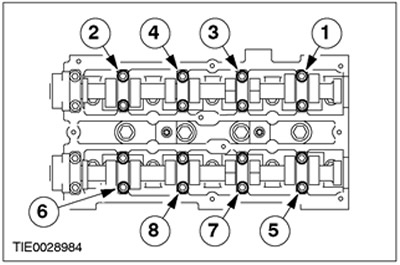

ПРЕДОСТЕРЕЖЕНИЕ: Отпустите крышки подшипников распределительного вала, работая в указанной последовательности.

ПРИМЕЧАНИЕ: Отпустите каждый болт, работая в указанной последовательности, отпуская равномерно, в несколько стадий, по два оборота за раз, и выверните болты.

Снимите распределительные валы.

Установка

1.

ПРИМЕЧАНИЕ: Установите крышки подшипников распределительных валов, работая в указанной последовательности, затягивая болты равномерно, в несколько стадий, по одному обороту за раз.

Установите распределительные валы. Затяните болты, работая в указанной последовательности.



2.

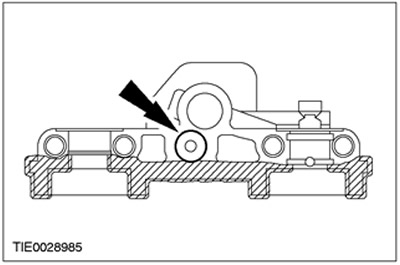

ПРИМЕЧАНИЕ: Установите новое уплотнение фланца подачи масла.

Нанесите герметик на отмеченные участки фланца подачи масла.

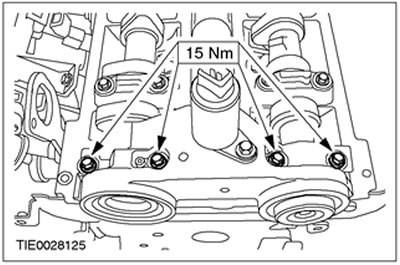

3. Установите фланец подачи масла.

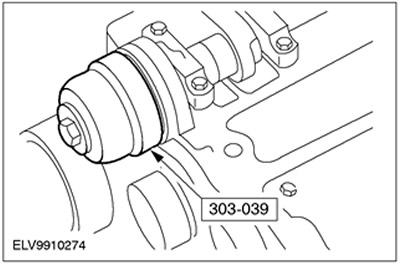

4. Используя специальный инструмент, установите масляное уплотнение выпускного распределительного вала. Нанесите на распределительный вал и выступ масляного уплотнения чистое моторное масло.



5. Установите масляное уплотнение впускного распределительного вала.

6.

ПРИМЕЧАНИЕ: На этой стадии не затягивайте болты крепления шкива распределительного вала.

Установите шкивы распределительного вала.



7. Установите ремень газораспределительного механизма. За дополнительной информацией обратитесь к главе Ремень газораспределительного механизма имеющейся в этом разделе.
