Специальный инструмент
![]() | Съемник масляного уплотнения 303-293 (21-143) |
![]() | Инструмент для установки масляного уплотнения коленчатого вала 303-395 (21-171) |
![]() | Инструмент для установки масляного уплотнения коленчатого вала 303-684 (21-243) |
Снятие
1. Снимите ремень газораспределительного механизма. За дополнительной информацией обратитесь к главе Ремень газораспределительного механизма имеющейся в этом разделе.
2.

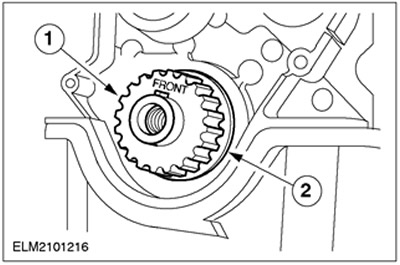

ПРИМЕЧАНИЕ: Маркировка FRONT (ПЕРЕД) и положение упорной шайбы шкива ремня газораспределительного механизма.
Снимите шкив с коленчатый вала.
- 1.Снимите ступицу шкива коленчатый вала.
- 2.Снимите шпонку и упорную шайбу ремня газораспределительного механизма.
![](https://www.fordbook.ru/img/focus/3007.jpg)

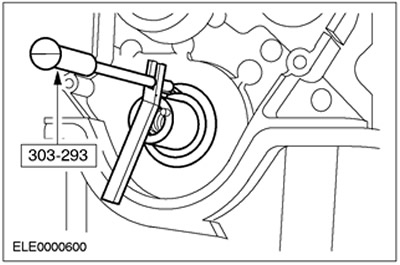

3. Снимите переднее масляное уплотнение коленчатый вала.
![](https://www.fordbook.ru/img/focus/3008.jpg)
Установка
1.

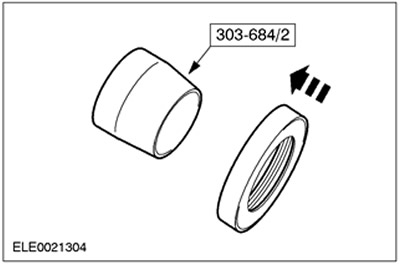

ПРИМЕЧАНИЕ: Правильная посадка уплотнительного выступа уплотнения на установочной втулке.
Надвиньте переднее масляное уплотнение коленчатого вала на специальный инструмент, приблизительно до середины.
![](https://www.fordbook.ru/img/focus/3009.jpg)

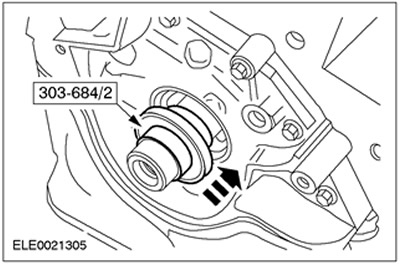

2. Надвиньте специальный инструмент на коленчатый вал до тех пор, пока он не дойдет до упора.
3. Рукой переместите переднее масляное уплотнение коленчатого вала по специальному инструменту и далее на коленчатый вал таким образом, чтобы уплотнение уперлось в держатель масляного уплотнения.
![](https://www.fordbook.ru/img/focus/3010.jpg)
4. Отсоедините специальный инструмент.
5.

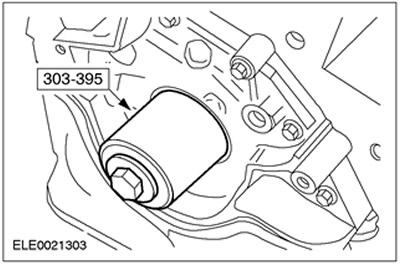

ПРИМЕЧАНИЕ: Используйте болт гасителя вибраций (демпфера) коленчатого вала.
Установите переднее масляное уплотнение коленчатого вала на свое место, используя специальный инструмент.
![](https://www.fordbook.ru/img/focus/3011.jpg)
6.

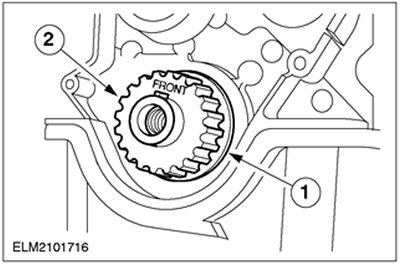

ПРИМЕЧАНИЕ: Маркировка FRONT (ПЕРЕД) и положение упорной шайбы шкива ремня газораспределительного механизма.
Установите ступицу шкива коленчатого вала.
- 1.Установите шпонку и упорную шайбе ремня газораспределительного механизма.
- 2.Установите шкив на коленчатый вал.
![](https://www.fordbook.ru/img/focus/3012.jpg)
7. Наденьте ремень газораспределительного механизма. За дополнительной информацией обратитесь к главе Ремень газораспределительного механизма имеющейся в этом разделе.
