Пружины клапанов - снятие и установка

            0

Специальный инструмент


Приспособление для сжатия пружин клапанов 303-361 (21155)
Переходник для 21-155 303-361-02 (2115502)
Переходник для баллона со сжатым воздухом 303-363 (21157)
Съемник масляных уплотнений штоков клапанов 303-374 (21160)

НаименованиеСпецификация
Моторное маслоWSS-M2C912-A1

Снятие


1. Снимите распределительные валы. За дополнительной информацией обратитесь к главе Распределительные валы имеющейся в этом разделе. Снимите толкатели клапанов и поочередно отложите их в сторону.

2.
ПРЕДУПРЕЖДЕНИЕ: При работе со сжатым воздухом всегда используйте защитные очки. Несоблюдение этого указания может привести к травме.

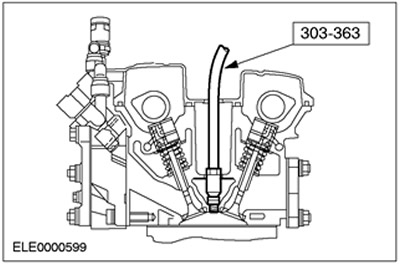

Выверните свечу зажигания из цилиндра №1 и подсоедините специальный инструмент.



3.
ПРЕДОСТЕРЕЖЕНИЕ: Давление воздуха в диапазоне (7-10) бар.



Подсоедините специальные инструменты и подайте сжатый воздух в цилиндр.

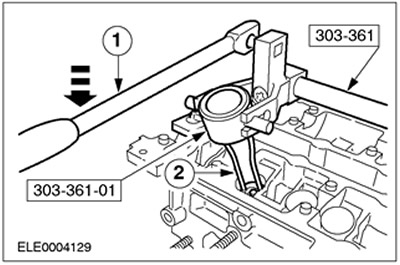

  • 1.Сожмите пружину клапана.
  • 2.Снимите сухари.
  • Снимите тарелку пружины и пружину клапана.



Установка


1.
ПРИМЕЧАНИЕ: Проверьте правильность установки сухарей клапана.


Установите пружину клапана.
  • Вставьте пружину клапана и тарелку пружины.
  • 1.Сожмите пружину клапана.
  • 2.Установите сухари.



2.
ПРИМЕЧАНИЕ: На этом этапе не выполняйте затяжку.


Отсоедините специальный инструмент 303-363 и вставьте свечу зажигания.

3. Повторите эти действия на всех других цилиндрах.

4. Нанесите на толкатель клапана моторное масло и вставьте толкатель на место.

5. Установите распределительные валы. За дополнительной информацией обратитесь к главе Распределительные валы имеющейся в этом разделе.
