Pinpoint-тесты - Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) — Автомобили выпущенные с 08.2002.

PINPOINT-ТЕСТ BS: ОТСУТСТВУЕТ СВЯЗЬ С МОДУЛЕМ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

BS1: УДОСТОВЕРЬТЕСЬ В ТОМ, ЧТО СИСТЕМА WDS ОСУЩЕСТВЛЯЕТ СВЯЗЬ ЧЕРЕЗ РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ (DLC)

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед рассоединением любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Выберите альтернативную систему, чтобы проверить разъем DLC.

• WDS может связаться с выбранной системой?

Да

Перейдите к BS2

Нет

ПРОВЕРЬТЕ разъем DLC. За дополнительной информацией обратитесь к Схемам электрических соединений.

BS2: ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ ПОДУШЕК БЕЗОПАСНОСТИ

1 Ведите положение ON.

2 Контрольная лампа подушек безопасности должна загораться на три секунды в положении ON замка зажигания, а затем гаснуть. Если присутствует неисправность, контрольная лампа подушек безопасности начинает мигать через пять секунд.

• Контрольная лампа подушек безопасности работает?

Да

Перейдите к BS3

Нет

ПРОВЕРЬТЕ щиток приборов. За дополнительной информацией обратитесь к Схемам электрических соединений.

BS3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ РАЗЪЕМА DLC

1 Введите положение OFF.

2 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

3 Отсоедините Модуль управления вспомогательной удерживающей системой - C424.

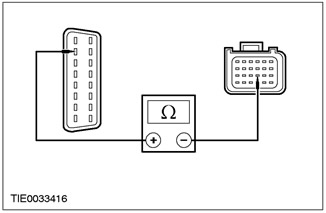

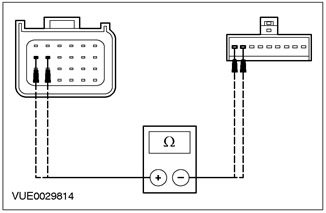

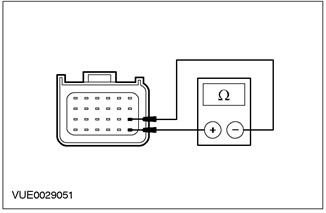

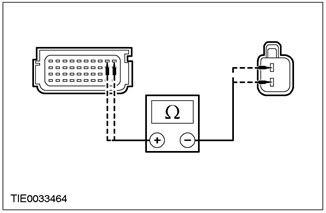

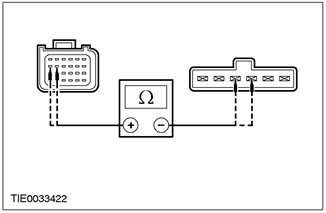

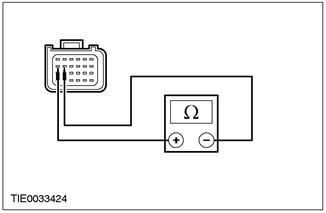

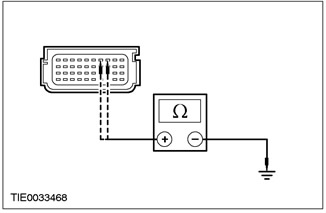

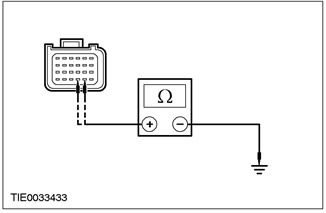

4 Измерьте сопротивление между штырем 7 C200 разъема DLC, электрической цепи 8-EE18 (белой/черной) и штырем 15 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 8-EE7 (белой/красной), со стороны жгута электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

Если мигает контрольная лампа подушек безопасности, определите мигающий код неисправности и обратитесь к таблице мигающих кодов неисправности контрольной лампы в этом разделе. УСТАНОВИТЕ новый модуль управления вспомогательной удерживающей системой. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. Реактивизируйте систему За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 8-EE7 (белую/красную). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC Реактивизируйте систему За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ BT: DTC B1318: НИЗКОЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРА


СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

BT1: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРА

1 Ведите положение ON.

2 Проверьте напряжение аккумулятора в положении ON зажигания.

• Напряжение аккумулятора больше 9 В?

Да

Перейдите к BT2

Нет

ПРОВЕРЬТЕ аккумулятор и систему зарядки.За дополнительной информацией обратитесь к Разделу 414-00. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC.

BT2: ПРОВЕРЬТЕ ЦЕПЬ ЭЛЕКТРОПИТАНИЯ МОДУЛЯ УПРАВЛЕНИЯ ПОДУШКАМИ БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед рассоединением любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Введите положение OFF.

2 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

3 Отсоедините Модуль управления вспомогательной удерживающей системой - C424.

4 Ведите положение ON.

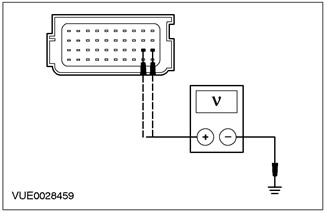

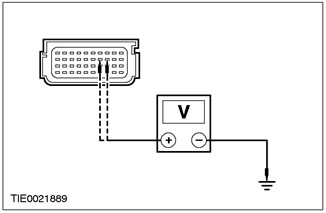

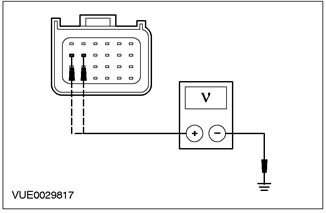

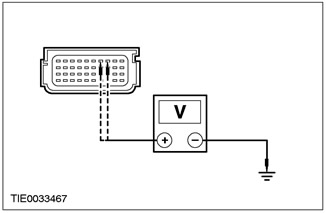

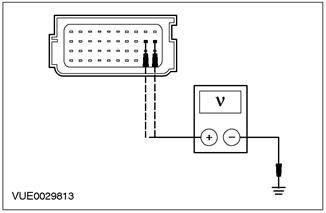

5 Измерьте напряжение между штырем 24 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15-JA10 (зеленой/оранжевой), со стороны жгута электропроводки.

• Напряжение составляет более 10 В?

Да

Перейдите к BT3

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15-JA10 (зеленую/оранжевую). ВЫПОЛНИТЕ самопроверку. ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BT3: ПРОВЕРЬТЕ ЦЕПЬ ЭЛЕКТРОПИТАНИЯ МОДУЛЯ УПРАВЛЕНИЯ ПОДУШКАМИ БЕЗОПАСНОСТИ

1 Введите положение OFF.

2 Отсоедините Плавкий предохранитель 60.

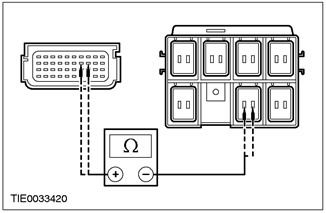

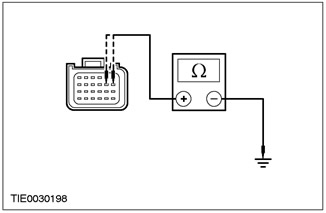

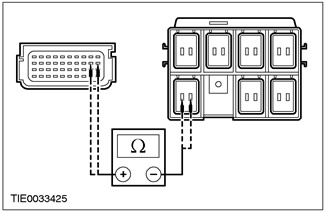

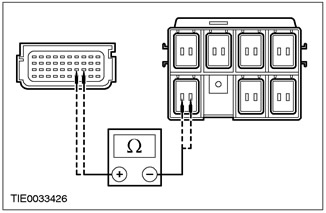

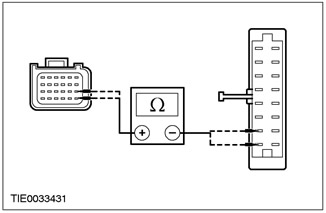

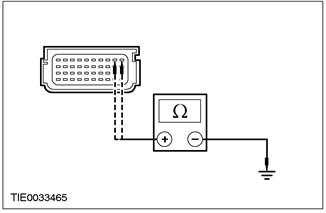

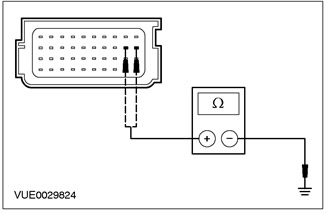

3 Измерьте сопротивление между штырем 24 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15-JA10 (зеленой/оранжевой), со стороны жгута электропроводки, и плавким предохранителем 60, со стороны жгута электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15-JA10 (зеленую/оранжевую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ BU: DTC B1869: РАЗМЫКАНИЕ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ НА «МАССУ» ЭЛЕКТРИЧЕСКОЙ ЦЕПИ КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК БЕЗОПАСНОСТИ.


СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

BU1: ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ ПОДУШЕК БЕЗОПАСНОСТИ

1 Ведите положение ON.

2 Проверьте контрольную лампу подушек безопасности.

• Контрольная лампа подушек безопасности горит непрерывно?

Да

Перейдите к BU2

Нет

Перейдите к BU5

BU2: ПРОВЕРЬТЕ ЦЕПЬ КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Введите положение OFF.

2 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

3 Отсоедините Модуль управления вспомогательной удерживающей системой - C424.

4 Отсоедините Щиток приборов - C809.

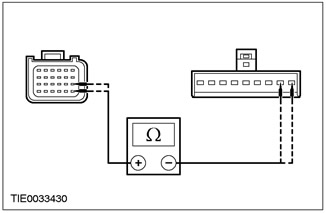

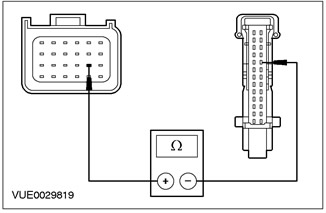

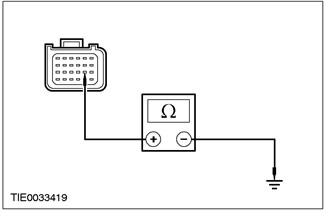

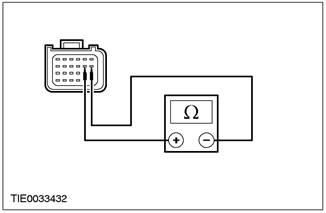

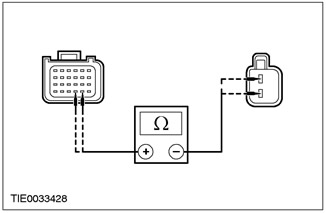

5 Измерьте сопротивление между штырем 14 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA14 (черной/зеленой), со стороны жгута электропроводки и штырем 22 С809 щитка приборов, электрической цепи 91S-JA14 (черной/зеленой), со стороны жгута электропроводки.

• Сопротивление составляет менее 5 Ом?

Да

Перейдите к BU3

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 91S-JA14 (черную/зеленую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BU3: ПРОВЕРЬТЕ РАБОТУ КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК БЕЗОПАСНОСТИ

1 Подсоедините Щиток приборов - C809.

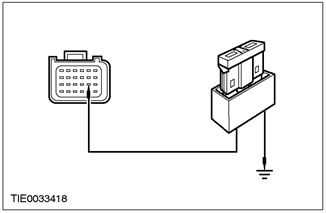

2 Установите соединительный провод с плавким предохранителем (7.5 A) между штырем 14 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA14 (черной/зеленой), со стороны жгута электропроводки и "массой".

3 ВКЛЮЧИТЕ зажигание.

• Контрольная лампа подушек безопасности горит?

Да

УСТАНОВИТЕ новый щиток приборов. ОБРАТИТЕСЬ к разделу 413-01. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

Перейдите к BU4

BU4: ПРОВЕРЬТЕ РАБОТУ КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК БЕЗОПАСНОСТИ (ПРОДОЛЖЕНИЕ)

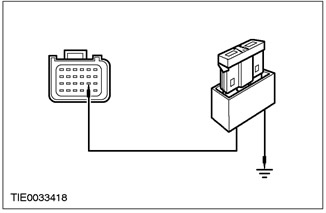

1 Установите соединительный провод с плавким предохранителем (7.5 A) между штырем 14 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA14 (черной/зеленой), со стороны жгута электропроводки и "массой".

2 Отсоедините соединительный провод с плавким предохранителем от «массы».

• Контрольная лампа подушек безопасности горит?

Да

УСТАНОВИТЕ новый модуль управления вспомогательной удерживающей системой. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BU5: ПРОВЕРЬТЕ КОНТРОЛЬНЫЕ ЛАМПЫ ЩИТКА ПРИБОРОВ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

ПРИМЕЧАНИЕ: Модуль управления вспомогательными удерживающими приспособлениями активизирует звуковой предупреждающий сигнал, только если присутствует неисправность контрольной лампы подушек безопасности И другая неисправность во вспомогательной удерживающей системе (например, размыкание электрической цепи в модуле подушки безопасности водителя). Во всех случаях сначала ОТРЕМОНТИРУЙТЕ контрольную лампу подушек безопасности.

1 Введите положение OFF.

2 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

3 Ведите положение ON.

4 Проверьте контрольные лампы щитка приборов.

• Контрольные лампы горят при переводе зажигания в положение ON?

Да

Перейдите к BU6

Нет

ПРОВЕРЬТЕ плавкий предохранитель щитка приборов. За дополнительной информацией обратитесь к Схемам электрических соединений.

BU6: ПРОВЕРЬТЕ ЦЕПЬ КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК БЕЗОПАСНОСТИ

1 Введите положение OFF.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C424.

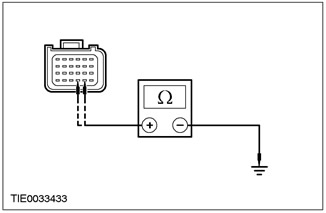

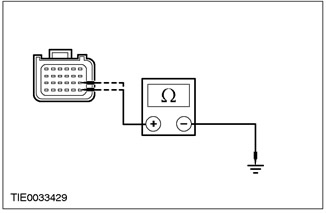

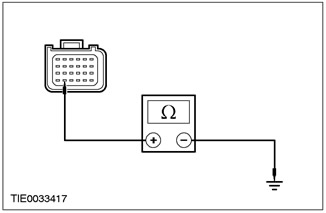

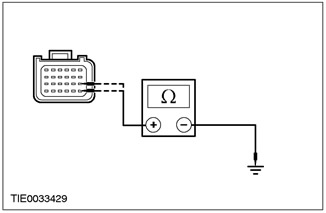

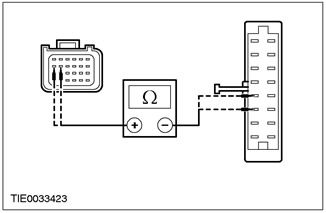

3 Измерьте сопротивление между штырем 14 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA14 (черной/зеленой), со стороны жгута электропроводки и "массой".

• Сопротивление составляет более 10 000 Ом?

Да

ПРОВЕРЬТЕ светодиод/лампочку контрольной лампы подушек безопасности. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 91S-JA14 (черную/зеленую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ BV: DTC B1870: КОРОТКОЕ ЗАМЫКАНИЕ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК БЕЗОПАСНОСТИ ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

BV1: ПРОВЕРЬТЕ ЦЕПЬ КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК БЕЗОПАСНОСТИ

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C424.

3 Отсоедините Щиток приборов - С809.

4 Ведите положение ON.

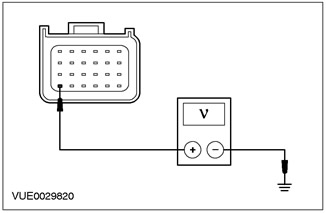

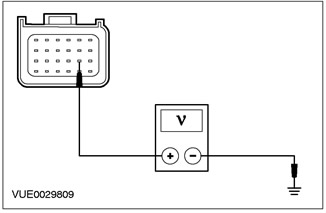

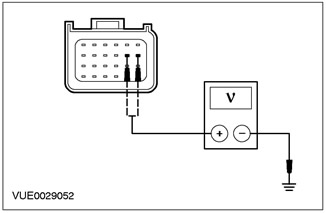

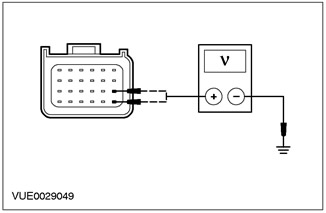

5 Измерьте напряжение между штырем 14 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA14 (черной/зеленой), со стороны жгута электропроводки и "массой".

• Напряжение регистрируется?

Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 91S-JA14 (черную/зеленую) и 15-JA10 (зеленую/оранжевую) или 91S-JA14A (черную/зеленую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ПРОВЕРЬТЕ щиток приборов.За дополнительной информацией обратитесь к Разделу 413-01. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ BW: DTC B1876: ЕМКОСТНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ ВЫХОДИТ ЗА ГРАНИЦЫ ДИАПАЗОНА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

BW1: ПРОВЕРЬТЕ ЕМКОСТНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к BW2

Нет

ПРОВЕРЬТЕ правильность установки имитатора модуля подушки безопасности. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BW2: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

1 Введите положение OFF.

2 Отсоедините Имитатор натяжителя ремня безопасности водителя.

3 Подсоедините Натяжитель ремня безопасности водителя - C30 или C31.

4 Ведите положение ON.

5 Выполните самопроверку.

• Система функционирует исправно?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

УСТАНОВИТЕ новый натяжитель ремня безопасности водителя.За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ BX: DTC B1877: РАЗМЫКАНИЕ ИЛИ ВЫСОКОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

BX1: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к BX2

Нет

Перейдите к BX3

BX2: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

1 Введите положение OFF.

2 Отсоедините Имитатор натяжителя ремня безопасности водителя.

3 Подсоедините Натяжитель ремня безопасности водителя - C30 или C31.

4 Ведите положение ON.

5 Выполните самопроверку.

• Система функционирует исправно?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

УСТАНОВИТЕ новый натяжитель ремня безопасности водителя.За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BX3: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА РАЗМЫКАНИЕ ИЛИ ВЫСОКОЕ СОПРОТИВЛЕНИЕ

1 Введите положение OFF.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C423.

3 Отсоедините Имитатор натяжителя ремня безопасности водителя.

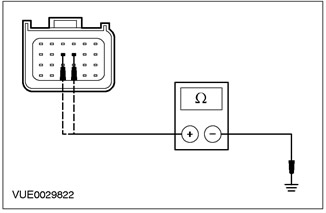

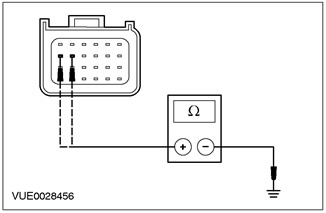

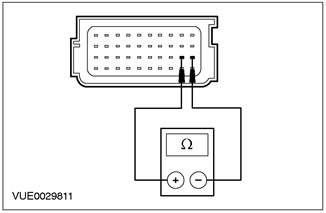

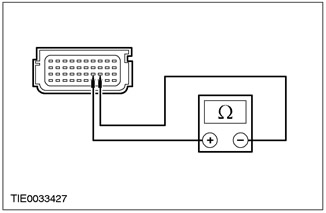

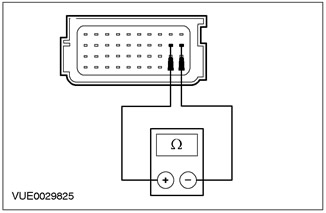

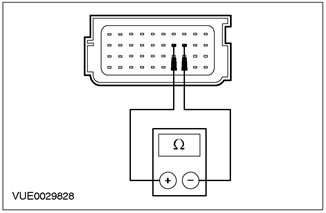

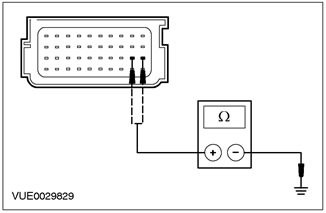

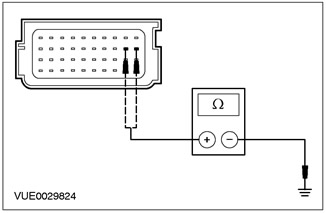

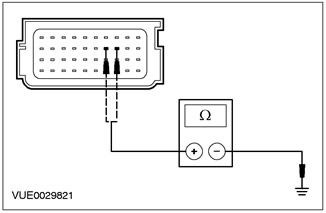

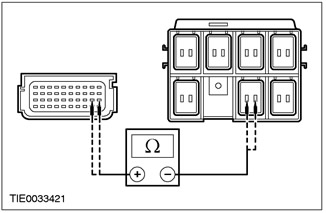

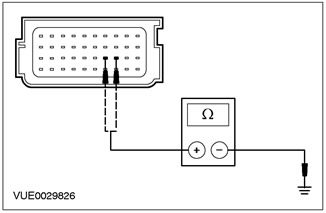

4 Измерьте сопротивление между:

Автомобили с левосторонним управлением

• штырем 27 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA33 (зеленой/синей), со стороны жгута электропроводки и штырем 4 C30 разъема, расположенного под сиденьем, электрической цепи 15S-JA33 (зеленой/синей), со стороны жгута электропроводки; и

• штырем 28 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA33 (черной/синей), со стороны жгута электропроводки и штырем 3 C30 разъема, расположенного под сиденьем, электрической цепи 91S-JA33 (черной/синей), со стороны жгута электропроводки.

Автомобили с правосторонним управлением

• штырем 19 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA34 (зеленой/оранжевой), со стороны жгута электропроводки и штырем 4 C31 разъема, расположенного под сиденьем, электрической цепи 15S-JA34 (зеленой/оранжевой), со стороны жгута электропроводки; и

• штырем 20 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA34 (черной/красной), со стороны жгута электропроводки и штырем 5 C31 разъема, расположенного под сиденьем, электрической цепи 91S-JA34 (черной/красной), со стороны жгута электропроводки.

• Сопротивление во всех случаях составляет менее 5 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA33 (зеленую/синюю) или 91S-JA33 (черную/синюю) (LHD); 15S-JA34 (зеленую/оранжевую) или 91S-JA34 (черную/красную) (RHD). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ BY: DTC B1878: НАТЯЖИТЕЛЬ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ ЗАМКНУТ НАКОРОТКО ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

BY1: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к BY2

Нет

Перейдите к BY3

BY2: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

1 Введите положение OFF.

2 Отсоедините Имитатор натяжителя ремня безопасности водителя.

3 Подсоедините Натяжитель ремня безопасности водителя - C30 или C31.

4 Ведите положение ON.

5 Выполните самопроверку.

• Система функционирует исправно?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

УСТАНОВИТЕ новый натяжитель ремня безопасности водителя.За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BY3: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

1 Введите положение OFF.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C423.

3 Отсоедините Имитатор натяжителя ремня безопасности водителя.

4 Ведите положение ON.

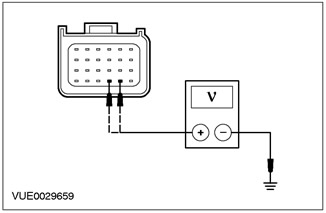

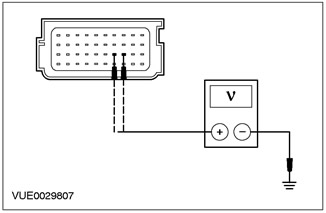

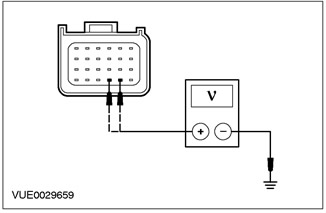

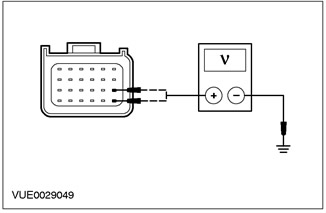

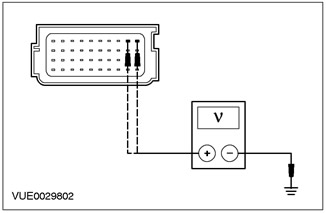

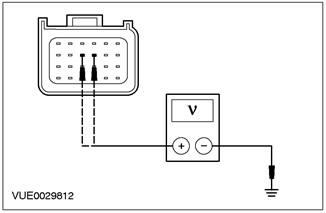

5 Измерьте напряжение между:

Автомобили с левосторонним управлением

• штырем 27 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA33 (зеленой/синей), со стороны жгута электропроводки и "массой"; и

• штырем 28 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA33 (черной/синей), со стороны жгута электропроводки и "массой".

Автомобили с правосторонним управлением

• штырем 19 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA34 (зеленой/оранжевой), со стороны жгута электропроводки и "массой"; и

• штырем 20 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA34 (черной/красной), со стороны жгута электропроводки и "массой"

• Напряжение регистрируется?

Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA33 (зеленую/синюю) или 91S-JA33 (черную/синюю) и 15-JA10 (зеленую/оранжевую) или 91S-JA14A (черную/зеленую) (LHD); 15S-JA34 (зеленую/оранжевую), или 91S-JA34 (черную/красную) и 15-JA10 (зеленую/оранжевую) или 91S-JA14A (черную/зеленую) (RHD). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ BZ: DTC B1879: ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ ЗАМКНУТА НАКОРОТКО НА "МАССУ"

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

BZ1: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к BZ2

Нет

Перейдите к BZ3

BZ2: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

1 Введите положение OFF.

2 Отсоедините Имитатор натяжителя ремня безопасности водителя.

3 Подсоедините Натяжитель ремня безопасности водителя - C30 или C31.

4 Ведите положение ON.

5 Выполните самопроверку.

• Система функционирует исправно?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

УСТАНОВИТЕ новый натяжитель ремня безопасности водителя.За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BZ3: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА "МАССУ"

1 Введите положение OFF.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C423.

3 Отсоедините Имитатор натяжителя ремня безопасности водителя.

4 Измерьте сопротивление между:

Автомобили с левосторонним управлением

• штырем 27 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA33 (зеленой/синей), со стороны жгута электропроводки и "массой"; и

• штырем 28 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA33 (черной/синей), со стороны жгута электропроводки и "массой".

Автомобили с правосторонним управлением

• штырем 19 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA34 (зеленой/оранжевой), со стороны жгута электропроводки и "массой"; и

• штырем 20 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA34 (черной/красной), со стороны жгута электропроводки и "массой"

• Сопротивление во всех случаях составляет более 10,000 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA33 (зеленую/синюю) или 91S-JA33 (черную/синюю) и 91-JA10 (черную/красную) (LHD); 15S-JA34 (зеленую/оранжевую), или 91S-JA34 (черную/красную) и 91-JA10 (черную/красную) (RHD). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CA: DTC B1880: ЕМКОСТНОЕ СОПРОТИВЛЕНИЕ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА ВЫХОДИТ ЗА ГРАНИЦЫ ДОПУСТИМОГО ДИАПАЗОНА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CA1: ПРОВЕРЬТЕ ЕМКОСТНОЕ СОПРОТИВЛЕНИЕ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к CA2

Нет

ПРОВЕРЬТЕ правильность установки имитатора подушки безопасности. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

CA2: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

1 Введите положение OFF.

2 Отсоедините Имитатор натяжителя ремня безопасности пассажира.

3 Подсоедините Натяжитель ремня безопасности пассажира - C30 или C31.

4 Ведите положение ON.

5 Выполните самопроверку.

• Система функционирует исправно?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

УСТАНОВИТЕ новый ремень безопасности пассажира.За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CB: DTC 1881: РАЗМЫКАНИЕ ИЛИ ВЫСОКОЕ СОПРОТИВЛЕНИЕ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CB1: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к CB2

Нет

Перейдите к CB3

CB2: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА

1 Введите положение OFF.

2 Отсоедините Имитатор натяжителя ремня безопасности пассажира.

3 Подсоедините Натяжитель ремня безопасности пассажира - C30 или C31.

4 Ведите положение ON.

5 Выполните самопроверку.

• Система функционирует исправно?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

УСТАНОВИТЕ новый натяжитель ремня безопасности пассажира.За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

CB3: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА НА РАЗМЫКАНИЕ ИЛИ ВЫСОКОЕ СОПРОТИВЛЕНИЕ

1 Введите положение OFF.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C423.

3 Отсоедините Имитатор натяжителя ремня безопасности пассажира.

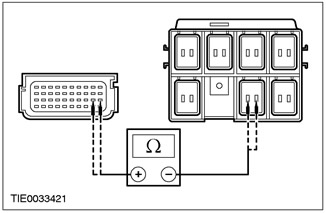

4 Измерьте сопротивление между:

Автомобили с левосторонним управлением

• штырем 19 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA34 (зеленой/оранжевой), со стороны жгута электропроводки и штырем 4 C31 разъема, расположенного под сиденьем, электрической цепи 15S-JA34 (зеленой/оранжевой), со стороны жгута электропроводки; и

• штырем 20 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA34 (черной/красной), со стороны жгута электропроводки, и штырем 5 C31 разъема, расположенного под сиденьем, электрической цепи 91S-JA34 (черной/красной), со стороны жгута электропроводки.

Автомобили с правосторонним управлением

• штырем 27 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA33 (зеленой/синей), со стороны жгута электропроводки, и штырем 4 C30 разъема, расположенного под сиденьем, электрической цепи 15S-JA33 (зеленой/синей), со стороны жгута электропроводки; и

• штырем 28 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA33 (черной/синей), со стороны жгута электропроводки, и штырем 3 C30 разъема, расположенного под сиденьем, электрической цепи 91S-JA33 (черной/синей), со стороны жгута электропроводки.

• Сопротивление во всех случаях составляет менее 5 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA34 (зеленую/оранжевую) или 91S-JA34 (черную/красную) (LHD); 15S-JA33 (зеленую/синюю) или 91S-JA33 (черную/синюю) (RHD). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CC: DTC B1882: НАТЯЖИТЕЛЬ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА ЗАМКНУТ НАКОРОТКО ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CC1: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к CC2

Нет

Перейдите к CC3

CC2: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА

1 Введите положение OFF.

2 Отсоедините Имитатор натяжителя ремня безопасности пассажира.

3 Подсоедините Натяжитель ремня безопасности пассажира - C30 или C31.

4 Ведите положение ON.

5 Выполните самопроверку.

• Система функционирует исправно?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

УСТАНОВИТЕ новый натяжитель ремня безопасности пассажира.За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

CC3: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

1 Введите положение OFF.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C423.

3 Отсоедините Имитатор натяжителя ремня безопасности пассажира.

4 Ведите положение ON.

5 Измерьте напряжение между:

Автомобили с левосторонним управлением

• штырем 19 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA34 (зеленой/оранжевой), со стороны жгута электропроводки и "массой"; и

• штырем 20 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA34 (черной/красной), со стороны жгута электропроводки и "массой"

Автомобили с правосторонним управлением

• штырем 27 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA33 (зеленой/синей), со стороны жгута электропроводки и "массой"; и

• штырем 28 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA33 (черной/синей), со стороны жгута электропроводки и "массой".

• Напряжение регистрируется?

Да

ОТРЕМОНТИРУЙТЕ электрические цепи 15-JA10 (зеленую/оранжевую) и 15S-JA34 (зеленую/оранжевую) или 91S-JA34 (черную/красную) (LHD); 15-JA10 (зеленую/оранжевую) и 15S-JA33 (зеленую/синюю) или 91S-JA33 (черную/синюю) (RHD). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

Повторите самопроверку. ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CD: DTC B1883: НАТЯЖИТЕЛЬ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА ЗАМКНУТ НАКОРОТКО НА "МАССУ"

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CD1: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к CD2

Нет

Перейдите к CD3

CD2: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА

1 Введите положение OFF.

2 Отсоедините Имитатор натяжителя ремня безопасности пассажира.

3 Подсоедините Натяжитель ремня безопасности пассажира - C30 или C31.

4 Ведите положение ON.

5 Выполните самопроверку.

• Система функционирует исправно?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

УСТАНОВИТЕ новый натяжитель ремня безопасности пассажира.За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

CD3: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА "МАССУ"

1 Введите положение OFF.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C423.

3 Отсоедините Имитатор натяжителя ремня безопасности пассажира.

4 Измерьте сопротивление между:

Автомобили с левосторонним управлением

• штырем 19 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA34 (зеленой/оранжевой), со стороны жгута электропроводки и "массой"; и

• штырем 20 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA34 (черной/красной), со стороны жгута электропроводки и "массой"

Автомобили с правосторонним управлением

• штырем 27 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA33 (зеленой/синей), со стороны жгута электропроводки и "массой"; и

• штырем 28 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA33 (черной/синей), со стороны жгута электропроводки и "массой".

• Сопротивление во всех случаях составляет более 10,000 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA34 (зеленую/оранжевую) или 91S-JA34 (черную/красную) и 91-JA10 (черную/красную) (LHD);15S-JA33 (зеленую/синюю) или 91S-JA33 (черную/синюю) и 91-JA10 (черную/красную) (RHD). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CE: DTC B1885: НИЗКОЕ СОПРОТИВЛЕНИЕ ЦЕПИ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CE1: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к CE2

Нет

Перейдите к CE3

CE2: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

1 Введите положение OFF.

2 Отсоедините Имитатор натяжителя ремня безопасности водителя.

3 Подсоедините Натяжитель ремня безопасности водителя - C30 или C31.

4 Ведите положение ON.

5 Выполните самопроверку.

• Система функционирует исправно?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

УСТАНОВИТЕ новый натяжитель ремня безопасности водителя.За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

CE3: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА НАЛИЧИЕ НИЗКОГО СОПРОТИВЛЕНИЯ

1 Введите положение OFF.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C423.

3 Отсоедините Имитатор натяжителя ремня безопасности водителя.

4 Измерьте сопротивление между:

Автомобили с левосторонним управлением

• штырем 27 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA33 (зеленой/синей), и штырем 28, электрической цепи 91S-JA33 (черной/синей), со стороны жгута электропроводки.

Автомобили с правосторонним управлением

• штырем 19 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA34 (зеленой/оранжевой), и штырем 20, электрической цепи 91S-JA34 (черной/красной), со стороны жгута электропроводки.

• Сопротивление составляет более 10,000 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA33 (зеленую/синюю) и 91S-JA33 (черную/синюю) (LHD); или 15S-JA34 (зеленую/оранжевую) и 91S-JA34 (черную/красную) (RHD). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CF: DTC B1886: НИЗКОЕ СОПРОТИВЛЕНИЕ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CF1: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к CF2

Нет

Перейдите к CF3

CF2: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

1 Введите положение OFF.

2 Отсоедините Имитатор натяжителя ремня безопасности пассажира.

3 Подсоедините Натяжитель ремня безопасности пассажира - C30 или C31.

4 Ведите положение ON.

5 Выполните самопроверку.

• Система функционирует исправно?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

УСТАНОВИТЕ новый натяжитель ремня безопасности пассажира.За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

CF3: ПРОВЕРЬТЕ ЦЕПЬ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА НА НАЛИЧИЕ НИЗКОГО СОПРОТИВЛЕНИЯ

1 Введите положение OFF.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C423.

3 Отсоедините Имитатор натяжителя ремня безопасности пассажира.

4 Измерьте сопротивление между:

Автомобили с левосторонним управлением

• штырем 27 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA33 (зеленой/синей), и штырем 28, электрической цепи 91S-JA33 (черной/синей), со стороны жгута электропроводки.

Автомобили с правосторонним управлением

• штырем 19 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA34 (зеленой/оранжевой), и штырем 20, электрической цепи 91S-JA34 (черной/красной), со стороны жгута электропроводки.

• Сопротивление превышает 10 000 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA33 (зеленую/синюю) и 91S-JA33 (черную/синюю) (LHD); или 15S-JA34 (зеленую/оранжевую) и 91S-JA34 (черную/красную) (RHD). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CG: DTC B1916: ЦЕПЬ ПЕРВОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ ЗАМКНУТА НАКОРОТКО ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CG1: ПРОВЕРЬТЕ ДОПОЛНИТЕЛЬНЫЙ ЖГУТ ЭЛЕКТРОПРОВОДКИ ПОДУШКИ БЕЗОПАСНОСТИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Отсоедините Имитатор первой ступени подушки безопасности водителя.

3 Отсоедините Модуль управления вспомогательной удерживающей системой - C424.

4 Ведите положение ON.

5 Измерьте напряжение между:

• штырем 12 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA8 (зеленой/красной), со стороны жгута электропроводки и "массой";

• штырем 11 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA8 (черной/оранжевой), со стороны жгута электропроводки и "массой".

• Напряжение регистрируется?

Да

Перейдите к CG2

Нет

СОЕДИНИТЕ имитатор модуля подушки безопасности водителя и модуль управления вспомогательными удерживающими приспособлениями. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

CG2: ПРОВЕРЬТЕ ЦЕПЬ ЧАСОВОЙ ПРУЖИНЫ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

1 Введите положение OFF.

2 Отсоедините Жгут электропроводки подушки безопасности водителя - C921.

3 Ведите положение ON.

4 Измерьте напряжение между:

• штырем 12 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA8 (зеленой/красной) со стороны жгута электропроводки и "массой"; и

• штырем 11 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA8 (черной/оранжевой) со стороны жгута электропроводки и "массой".

5 Поверните рулевое колесо между крайними положениями и запишите значения сопротивления.

• Напряжение регистрируется?

Да

Перейдите к CG3

Нет

УСТАНОВИТЕ новый жгут электропроводки подушки безопасности. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

CG3: ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ПОДУШКИ БЕЗОПАСНОСТИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

1 Введите положение OFF.

2 Отсоедините Часовая пружина - C896 или C898.

3 Ведите положение ON.

4 Измерьте напряжение между:

• штырем 12 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA8 (зеленой/красной) со стороны жгута электропроводки и "массой"; и

• штырем 11 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA8 (черной/оранжевой) со стороны жгута электропроводки и "массой".

• Напряжение регистрируется?

Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA8 (зеленую/красную) или 91S-JA8 (черную/оранжевую) и 15-JA10 (зеленую/оранжевую) или 91S-JA14A (черную/зеленую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

УСТАНОВИТЕ новую часовую пружину. За дополнительной информацией обратитесь к Часовая пружина имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CH: DTC B1925: ЦЕПЬ ПЕРВОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА ЗАМКНУТА НАКОРОТКО ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CH1: ПРОВЕРЬТЕ ЦЕПЬ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Отсоедините Имитатор первой ступени модуля подушки безопасности пассажира.

3 Отсоедините Модуль управления вспомогательной удерживающей системой - C424.

4 Ведите положение ON.

5 Измерьте напряжение между:

• штырем 9 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA31 (зеленой/белой) со стороны жгута электропроводки и "массой"; и

• штырем 10 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA31 (черной/белой) со стороны жгута электропроводки и "массой".

• Напряжение регистрируется?

Да

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA31 (зеленую/белую) и 91S-JA31 (черную/белую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

СОЕДИНИТЕ имитатор модуля подушки безопасности пассажира и модуль управления вспомогательными удерживающими приспособлениями. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CI: DTC B1932: РАЗМЫКАНИЕ ИЛИ ВЫСОКОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРВОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CI1: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЦЕПИ ПЕРВОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к CI2

Нет

Перейдите к CI3

CI2: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ВОСПЛАМЕНЕНИЯ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Не продолжайте это проверку без WDS. Несоблюдение этой инструкции может привести к травме.

1 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности водителя - первая ступень.

2 Выберите в WDS опцию DMM.

3 Подсоедините провод для проверки и раскрывания к WDS.

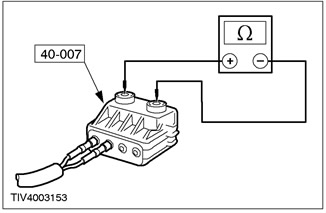

4 Измерьте сопротивление электрической цепи воспламенителя модуля подушки безопасности.

5 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности водителя - вторая ступень.

6 Измерьте сопротивление электрической цепи воспламенителя модуля подушки безопасности.

• Сопротивление находится в диапазоне между 2 и 3 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

УСТАНОВИТЕ новый модуль подушки безопасности водителя. За дополнительной информацией обратитесь к Модуль подушки безопасности водителя имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

CI3: ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ПОДУШКИ БЕЗОПАСНОСТИ НА РАЗМЫКАНИЕ ИЛИ ВЫСОКОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ

1 Введите положение OFF.

2 Отсоедините Жгут электропроводки модуля подушки безопасности - C921.

3 Измерьте сопротивление между:

• штырем 12 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA8 (зеленой/красной), со стороны жгута электропроводки и штырем 3 C921 жгута электропроводки часовой пружины, электрической цепи 15S-JA8 (зеленой/красной) со стороны элемента; и

• штырем 11 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA8 (черной/оранжевой), со стороны жгута электропроводки и штырем 4 C921 жгута электропроводки часовой пружины, электрической цепи 91S-JA8 (черной/оранжевой) со стороны элемента.

4 Поверните рулевое колесо между крайними положениями и запишите значения сопротивления.

• Сопротивление во всех случаях составляет менее 5 Ом?

Да

УСТАНОВИТЕ новый жгут электропроводки подушки безопасности. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

Перейдите к CI4

CI4: ПРОВЕРЬТЕ ЦЕПЬ ЧАСОВОЙ ПРУЖИНЫ НА НАЛИЧИЕ РАЗМЫКАНИЯ ИЛИ ВЫСОКОГО СОПРОТИВЛЕНИЯ

1 Отсоедините Часовая пружина - C896 или C898.

2 Измерьте сопротивление между:

Автомобили с функцией поддержания устойчивости на курсе

• штырем 12 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA8 (зеленой/красной), со стороны жгута электропроводки и штырем 9 C896 часовой пружины, электрической цепи 15S-JA8 (зеленой/красной), со стороны жгута электропроводки; и

• штырем 11 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA8 (черной/оранжевой), со стороны жгута электропроводки и штырем 8 C896 часовой пружины, электрической цепи 91S-JA8 (черной/оранжевой), со стороны жгута электропроводки.

Автомобили без функции поддержания устойчивости на курсе.

• штырем 12 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA8 (зеленой/красной), со стороны жгута электропроводки и штырем 4 C898 часовой пружины, электрической цепи 15S-JA8 (зеленой/красной), со стороны жгута электропроводки; и

• штырем 11 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA8 (черной/оранжевой), со стороны жгута электропроводки и штырем 3 C898 часовой пружины, электрической цепи 91S-JA8 (черной/оранжевой), со стороны жгута электропроводки.

• Сопротивление во всех случаях составляет менее 5 Ом?

Да

Установите новую часовую пружину. За дополнительной информацией обратитесь к Часовая пружина имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA8 (зеленую/красную) или 91S-JA8 (черную/оранжевую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CJ: DTC B1933: РАЗМЫКАНИЕ ИЛИ ВЫСОКОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРВОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CJ1: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЦЕПИ ПЕРВОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к CJ2

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA31 (зеленую/белую) или 91S-JA31 (черную/белую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

CJ2: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ВОСПЛАМЕНИТЕЛЯ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Не продолжайте эту проверку без WDS. Несоблюдение этой инструкции может привести к травме.

1 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности пассажира - первая ступень.

2 Выберите в WDS опцию DMM.

3 Подсоедините провод для проверки и раскрывания к WDS.

4 Измерьте сопротивление электрической цепи воспламенителя модуля подушки безопасности.

5 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности пассажира - вторая ступень.

6 Измерьте сопротивление электрической цепи воспламенителя модуля подушки безопасности.

• Значения сопротивления составляют от 2 до 3 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

УСТАНОВИТЕ новый модуль подушки безопасности пассажира. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CK: DTC B1934: НИЗКОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРВОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CK1: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРВОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к CK2

Нет

Перейдите к CK3

CK2: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ВОСПЛАМЕНИТЕЛЯ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Не продолжайте эту проверку без WDS. Несоблюдение этой инструкции может привести к травме.

1 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности водителя - первая ступень.

2 Выберите в WDS опцию DMM.

3 Подсоедините провод для проверки и раскрывания к WDS.

4 Измерьте сопротивление электрической цепи воспламенителя модуля подушки безопасности.

5 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности водителя - вторая ступень.

6 Измерьте сопротивление электрической цепи воспламенителя модуля подушки безопасности.

• Значения сопротивления составляют от 2 до 3 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

УСТАНОВИТЕ новый модуль подушки безопасности водителя. За дополнительной информацией обратитесь к Модуль подушки безопасности водителя имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

CK3: ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ПОДУШКИ БЕЗОПАСНОСТИ НА НАЛИЧИЕ НИЗКОГО СОПРОТИВЛЕНИЯ

1 Введите положение OFF.

2 Отсоедините Жгут электропроводки модуля подушки безопасности - C921.

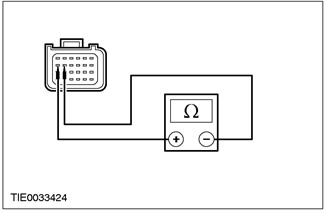

3 Измерьте сопротивление между штырем 12 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA8 (зеленой/красной) и штырем 11, электрической цепи 91S-JA8 (черной/оранжевой), со стороны жгута электропроводки.

4 Поверните рулевое колесо между крайними положениями и запишите значения сопротивления.

• Сопротивление составляет более 10 000 Ом?

Да

УСТАНОВИТЕ новый жгут электропроводки подушки безопасности. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

Перейдите к CK4

CK4: ПРОВЕРЬТЕ ЦЕПЬ ЧАСОВОЙ ПРУЖИНЫ НА НАЛИЧИЕ НИЗКОГО СОПРОТИВЛЕНИЯ

1 Отсоедините Часовая пружина - C896 или C898.

2 Измерьте сопротивление между штырем 12 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA8 (зеленой/красной) и штырем 11, электрической цепи 91S-JA8 (черной/оранжевой), со стороны жгута электропроводки.

• Сопротивление составляет более 10 000 Ом?

Да

УСТАНОВИТЕ новую часовую пружину. За дополнительной информацией обратитесь к Часовая пружина имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA8 (зеленую/красную) и 91S-JA8 (черную/оранжевую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CL: DTC B1935: НИЗКОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРВОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CL1: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРВОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к CL2

Нет

Перейдите к CL3

CL2: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ВОСПЛАМЕНИТЕЛЯ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Не продолжайте эту проверку без WDS. Несоблюдение этой инструкции может привести к травме.

1 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности пассажира - первая ступень.

2 Выберите в WDS опцию DMM.

3 Подсоедините провод для проверки и раскрывания к WDS.

4 Измерьте сопротивление электрической цепи воспламенителя модуля подушки безопасности.

5 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности пассажира - вторая ступень.

6 Измерьте сопротивление электрической цепи воспламенителя модуля подушки безопасности.

• Значения сопротивления составляют от 2 до 3 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

УСТАНОВИТЕ новый модуль подушки безопасности пассажира. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

CL3: ПРОВЕРЬТЕ ЦЕПЬ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА НА НАЛИЧИЕ НИЗКОГО СОПРОТИВЛЕНИЯ

1 Введите положение OFF.

2 Отсоедините Имитатор первой ступени подушки безопасности пассажира.

3 Отсоедините Модуль управления вспомогательной удерживающей системой - C424.

4 Измерьте сопротивление между штырем 9 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA31 (зеленой/белой) и штырем 10, электрической цепи 91S-JA31 (черной/белой), со стороны жгута электропроводки.

• Сопротивление составляет более 10,000 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA31 (зеленую/белую) и 91S-JA31 (черную/белую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CM: DTC B1936: КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ" ЦЕПИ ПЕРВОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CM1: ПРОВЕРЬТЕ ЦЕПЬ ПЕРВОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к CM2

Нет

Перейдите к CM3

CM2: ПРОВЕРЬТЕ МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Не продолжайте эту проверку без WDS. Несоблюдение этой инструкции может привести к травме.

1 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности водителя - первая ступень.

2 Выберите в WDS опцию DMM.

3 Подсоедините провод для проверки и раскрывания к WDS.

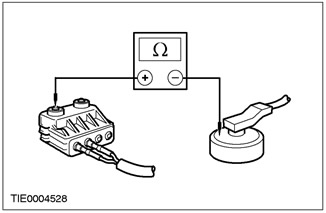

4 Измерьте сопротивление между каждой из клемм и корпусом модуля подушки безопасности.

5 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности водителя - вторая ступень.

6 Измерьте сопротивление между каждой из клемм и корпусом модуля подушки безопасности.

• Сопротивление во всех случаях составляет более 10 000 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

УСТАНОВИТЕ новый модуль подушки безопасности водителя. За дополнительной информацией обратитесь к Модуль подушки безопасности водителя имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

CM3: ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ПЕРВОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ"

1 Введите положение OFF.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C424.

3 Отсоедините Имитатор первой ступени модуля подушки безопасности водителя.

4 Измерьте сопротивление между:

• штырем 12 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA8 (зеленой/красной), со стороны жгута электропроводки и "массой"; и

• штырем 11 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S- JA8 (черной/оранжевой), со стороны жгута электропроводки и "массой".

5 Поверните рулевое колесо между крайними положениями и запишите значения напряжения.

• Сопротивление во всех случаях составляет более 10 000 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

Перейдите к CM4

CM4: ПРОВЕРЬТЕ ЦЕПЬ ЧАСОВОЙ ПРУЖИНЫ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА "МАССУ"

1 Отсоедините Часовая пружина - C896 или C898.

2 Измерьте сопротивление между:

• штырем 12 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA8 (зеленой/красной), со стороны жгута электропроводки и "массой"; и

• штырем 11 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S- JA8 (черной/оранжевой), со стороны жгута электропроводки и "массой".

• Сопротивление во всех случаях составляет более 10 000 Ом?

Да

УСТАНОВИТЕ новую часовую пружину. За дополнительной информацией обратитесь к Часовая пружина имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA8 (зеленую/красную) и 91S-JA8 (черную/оранжевую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CN: DTC B1938: МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА ЗАМКНУТ НАКОРОТКО НА "МАССУ"

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CN1: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРВОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к CN2

Нет

Перейдите к CN3

CN2: ПРОВЕРЬТЕ МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Не продолжайте эту проверку без WDS. Несоблюдение этой инструкции может привести к травме.

1 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности пассажира - первая ступень.

2 Выберите в WDS опцию DMM.

3 Подсоедините провод для проверки и раскрывания к WDS.

4 Измерьте сопротивление между каждой из клемм и корпусом модуля подушки безопасности.

5 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности пассажира - вторая ступень.

6 Измерьте сопротивление между каждой из клемм и корпусом модуля подушки безопасности.

• Сопротивление во всех случаях составляет более 10 000 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

УСТАНОВИТЕ новый модуль подушки безопасности пассажира. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

CN3: ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ПЕРВОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ"

1 Введите положение OFF.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C424.

3 Отсоедините Имитатор первой ступени модуля подушки безопасности пассажира.

4 Измерьте сопротивление между:

• штырем 9 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA31 (зеленой/белой), со стороны жгута электропроводки и "массой"; и

• штырем 10 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S- JA31 (черной/белой), со стороны жгута электропроводки и "массой".

• Сопротивление во всех случаях составляет более 10 000 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA31 (зеленую/белую) и 91S-JA31 (черную/белую). ПОВТОРИТЕ самопроверку ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CO: DTC B1992: ЦЕПЬ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ ЗАМКНУТА НАКОРОТКО ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CO1: ПРОВЕРЬТЕ ЦЕПЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

УСТАНОВИТЕ новый модуль боковой подушки безопасности водителя. За дополнительной информацией обратитесь к Модуль боковой подушки безопасности имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

Перейдите к CO2

CO2: ПРОВЕРЬТЕ ЦЕПЬ МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

1 Введите положение OFF.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C423.

3 Отсоедините Имитатор модуля боковой подушки безопасности водителя.

4 Ведите положение ON.

5 Измерьте напряжение между:

Автомобили с левосторонним управлением

• штырем 30 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA37 (зеленой/черной), со стороны жгута электропроводки и "массой"; и

• штырем 29 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA37 (черной/зеленой), со стороны жгута электропроводки и "массой".

Автомобили с правосторонним управлением

• штырем 17 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA38 (зеленой/оранжевой), со стороны жгута электропроводки и "массой"; и

• штырем 18 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA38 (черной/красной), со стороны жгута электропроводки и "массой".

• Напряжение регистрируется?

Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA37 (зеленую/черную) или 91S-JA37 (черную/зеленую) (LHD) и 15-JA10 (зеленую/оранжевую) или 91S-JA14A (черную/зеленую); 15S-JA38 (зеленую/оранжевую) или 91S-JA38 (черную/красную) (RHD) и 15-JA10 (зеленую/оранжевую) или 91S-JA14A (черную/зеленую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ВЫПОЛНИТЕ самопроверку. ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CP: DTC B1993: ЦЕПЬ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ ЗАМКНУТА НАКОРОТКО НА "МАССУ".

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CP1: ПРОВЕРЬТЕ ЦЕПЬ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

УСТАНОВИТЕ новый модуль боковой подушки безопасности водителя. За дополнительной информацией обратитесь к Модуль боковой подушки безопасности имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

Перейдите к CP2

CP2: ПРОВЕРЬТЕ ЦЕПЬ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА "МАССУ".

1 Введите положение OFF.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C423.

3 Отсоедините Имитатор модуля боковой подушки безопасности водителя.

4 Измерьте сопротивление между:

Автомобили с левосторонним управлением

• штырем 30 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA37 (зеленой/черной), со стороны жгута электропроводки и "массой"; и

• штырем 29 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA37 (черной/зеленой), со стороны жгута электропроводки и "массой".

Автомобили с правосторонним управлением

• штырем 17 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA38 (зеленой/оранжевой), со стороны жгута электропроводки и "массой"; и

• штырем 18 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA38 (черной/красной), со стороны жгута электропроводки и "массой".

• Сопротивление во всех случаях составляет более 10 000 Ом?

Да

ВЫПОЛНИТЕ самопроверку. ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA37 (зеленую/черную) или 91S-JA37 (черную/зеленую) (LHD) и 91-JA10 (черную/красную); 15S-JA38 (зеленую/оранжевую) или 91S-JA38 (черную/красную) (RHD) и 91-JA10 (черную/красную). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CQ: DTC B1994: РАЗМЫКАНИЕ ИЛИ ВЫСОКОЕ СОПРОТИВЛЕНИЕ ЦЕПИ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CQ1: ПРОВЕРЬТЕ ЦЕПЬ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перед установкой нового модуля боковой подушки безопасности водителя УДОСТОВЕРЬТЕСЬ в том, что электрический разъем, расположенный под сиденьем, правильно вставлен в блок разъема, расположенный под сиденьем водителя. ВЫПОЛНИТЕ самопроверку. УСТАНОВИТЕ новый модуль боковой подушки безопасности водителя. За дополнительной информацией обратитесь к Модуль боковой подушки безопасности имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

Перейдите к CQ2

CQ2: ПРОВЕРЬТЕ ЦЕПЬ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА РАЗМЫКАНИЕ ИЛИ ВЫСОКОЕ СОПРОТИВЛЕНИЕ

1 Отсоедините Модуль управления вспомогательной удерживающей системой - C423.

2 Отсоедините Имитатор модуля боковой подушки безопасности водителя.

3 Измерьте сопротивление между:

Автомобили с левосторонним управлением

• штырем 30 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA37 (зеленой/черной), со стороны жгута электропроводки и штырем 1 C30 разъема, расположенного под сиденьем, электрической цепи 15S-JA37 (зеленой/черной), со стороны жгута электропроводки; и

• штырем 29 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA37 (черной/зеленой), со стороны жгута электропроводки и штырем 2 C30 разъема, расположенного под сиденьем, электрической цепи 91S-JA37 (черной/зеленой), со стороны жгута электропроводки.

Автомобили с правосторонним управлением

• штырем 17 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA38 (зеленой/оранжевой), со стороны жгута электропроводки и штырем 1 C31 разъема, расположенного под сиденьем, электрической цепи 15S-JA38 (зеленой/оранжевой), со стороны жгута электропроводки; и

• штырем 18 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA38 (черной/красной), со стороны жгута электропроводки и штырем 2 C31 разъема, расположенного под сиденьем, электрической цепи 91S-JA38 (черной/красной), со стороны жгута электропроводки.

• Сопротивление во всех случаях составляет менее 5 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA37 (зеленую/черную) или 91S-JA37 (черную/зеленую) (LHD); 15S-JA38 (зеленую/оранжевую) или 91S-JA38 (черную/красную) (RHD). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CR: DTC B1995: НИЗКОЕ СОПРОТИВЛЕНИЕ ЦЕПИ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CR1: ПРОВЕРЬТЕ ЦЕПЬ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

УСТАНОВИТЕ новый модуль боковой подушки безопасности водителя. За дополнительной информацией обратитесь к Модуль боковой подушки безопасности имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

Перейдите к CR2

CR2: ПРОВЕРЬТЕ ЦЕПЬ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА НИЗКОЕ СОПРОТИВЛЕНИЕ

1 Введите положение OFF.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C423.

3 Отсоедините Имитатор модуля боковой подушки безопасности водителя.

4 Измерьте сопротивление между:

Автомобили с левосторонним управлением

• штырем 30 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA37 (зеленой/черной) и штырем 29, электрической цепи 91S-JA37 (черной/зеленой), со стороны жгута электропроводки.

Автомобили с правосторонним управлением

• штырем 17 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA38 (зеленой/оранжевой) и штырем 18, электрической цепи 91S-JA38 (черной/красной) со стороны жгута электропроводки.

• Сопротивление составляет более 10 000 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA37 (зеленую/черную) и 91S-JA37 (черную/зеленую) (LHD); 15S-JA38 (зеленую/оранжевую) и 91S-JA38 (черную/красную) (RHD). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CS: DTC 1996: КОРОТКОЕ ЗАМЫКАНИЕ ЦЕПИ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА ОТНОСИТЕЛЬНО АККУМУЛЯТОРА.

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CS1: ПРОВЕРЬТЕ ЦЕПЬ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

УСТАНОВИТЕ новый модуль боковой подушки безопасности пассажира. ВЫПОЛНИТЕ самопроверку. ОЧИСТИТЕ коды DTC. За дополнительной информацией обратитесь к Модуль боковой подушки безопасности имеющейся в этом разделе. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

Перейдите к CS2

CS2: ПРОВЕРЬТЕ ЦЕПЬ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

1 Введите положение OFF.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C423.

3 Отсоедините Имитатор модуля боковой подушки безопасности пассажира.

4 Ведите положение ON.

5 Измерьте напряжение между:

Автомобили с левосторонним управлением

• штырем 17 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA38 (зеленой/оранжевой), со стороны жгута электропроводки и "массой"; и

• штырем 18 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA38 (черной/красной), со стороны жгута электропроводки и "массой".

Автомобили с правосторонним управлением

• штырем 30 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA37 (зеленой/черной), со стороны жгута электропроводки и "массой"; и

• штырем 29 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA37 (черной/зеленой), со стороны жгута электропроводки и "массой".

• Напряжение регистрируется?

Да

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA38 (зеленую/оранжевую), или 91S-JA38 (черную/красную) (LHD) и 15-JA10 (зеленую/оранжевую); 15S-JA37 (зеленую/черную) или 91S-JA37 (черную/зеленую) (RHD) и 15-JA10 (зеленую/оранжевую). . ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CT: DTC B1997: ЦЕПЬ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА ЗАМКНУТА НАКОРОТКО НА "МАССУ"

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CT1: ПРОВЕРЬТЕ ЦЕПЬ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

УСТАНОВИТЕ новый модуль боковой подушки безопасности пассажира. За дополнительной информацией обратитесь к Модуль боковой подушки безопасности имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

Перейдите к CT2

CT2: ПРОВЕРЬТЕ ЦЕПЬ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА "МАССУ"

1 Введите положение OFF.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C423.

3 Отсоедините Имитатор модуля боковой подушки безопасности пассажира.

4 Измерьте сопротивление между:

Автомобили с левосторонним управлением

• штырем 17 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA38 (зеленой/оранжевой), со стороны жгута электропроводки и "массой"; и

• штырем 18 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA38 (черной/красной), со стороны жгута электропроводки и "массой".

Автомобили с правосторонним управлением

• штырем 30 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA37 (зеленой/черной), со стороны жгута электропроводки и "массой"; и

• штырем 29 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA37 (черной/зеленой), со стороны жгута электропроводки и "массой".

• Сопротивление во всех случаях составляет более 10 000 Ом?

Да

ВЫПОЛНИТЕ самопроверку. ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA38 (зеленую/оранжевую), или 91S-JA38 (черную/красную) (LHD) и 91-JA10 (черную/красную); 15S-JA37 (зеленую/черную) или 91S-JA37 (RHD) и 91-JA10 (черную/красную). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CU: DTC B1998: РАЗМЫКАНИЕ ИЛИ ВЫСОКОЕ СОПРОТИВЛЕНИЕ ЦЕПИ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CU1: ПРОВЕРЬТЕ ЦЕПЬ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перед установкой нового модуля боковой подушки безопасности пассажира УДОСТОВЕРЬТЕСЬ в том, что электрический разъем, расположенный под сиденьем, правильно вставлен в блок разъема, расположенный под сиденьем пассажира. ПОВТОРИТЕ самопроверку. УСТАНОВИТЕ новый модуль боковой подушки безопасности пассажира. За дополнительной информацией обратитесь к Модуль боковой подушки безопасности имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

Перейдите к CU2

CU2: ПРОВЕРЬТЕ ЦЕПЬ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА НА НАЛИЧИЕ РАЗМЫКАНИЯ ИЛИ ВЫСОКОГО СОПРОТИВЛЕНИЯ

1 Отсоедините Модуль управления вспомогательной удерживающей системой - C423.

2 Отсоедините Имитатор модуля боковой подушки безопасности пассажира.

3 Измерьте сопротивление между:

Автомобили с левосторонним управлением

• штырем 17 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA38 (зеленой/оранжевой), со стороны жгута электропроводки и штырем 1 C31 разъема, расположенного под сиденьем, электрической цепи 15S-JA38 (зеленой/оранжевой), со стороны жгута электропроводки; и

• штырем 18 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA38 (черной/красной), со стороны жгута электропроводки и штырем 2 C31 разъема, расположенного под сиденьем, электрической цепи 91S-JA38 (черной/красной), со стороны жгута электропроводки.

Автомобили с правосторонним управлением

• штырем 30 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA37 (зеленой/черной), со стороны жгута электропроводки и штырем 1 C30 разъема, расположенного под сиденьем, электрической цепи 15S-JA37 (зеленой/черной), со стороны жгута электропроводки; и

• штырем 29 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA37 (черной/зеленой), со стороны жгута электропроводки и штырем 2 C30 разъема, расположенного под сиденьем, электрической цепи 91S-JA33 (черной/зеленой), со стороны жгута электропроводки.

• Сопротивление во всех случаях составляет менее 5 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA38 (зеленую/оранжевую), или 91S-JA38 (черную/красную) (LHD); 15S-JA37 (зеленую/черную) или 91S-JA37 (черную/зеленую) (RHD). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CV: DTC B1999: НИЗКОЕ СОПРОТИВЛЕНИЕ ЦЕПИ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CV1: ПРОВЕРЬТЕ ЦЕПЬ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

УСТАНОВИТЕ новый модуль боковой подушки безопасности пассажира. За дополнительной информацией обратитесь к Модуль боковой подушки безопасности имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

Перейдите к CV2

CV2: ПРОВЕРЬТЕ ЦЕПЬ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА НА НИЗКОЕ СОПРОТИВЛЕНИЕ

1 Введите положение OFF.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C423.

3 Отсоедините Имитатор модуля боковой подушки безопасности пассажира.

4 Измерьте сопротивление между:

Автомобили с левосторонним управлением

• штырем 17 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA38 (зеленой/оранжевой) и штырем 18, электрической цепи 91S-JA38 (черной/красной) со стороны жгута электропроводки.

Автомобили с правосторонним управлением

• штырем 30 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA37 (зеленой/черной) и штырем 29, электрической цепи 91S-JA37 (черной/зеленой), со стороны жгута электропроводки.

• Сопротивление составляет более 10 000 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA38 (зеленую/оранжевую) и 91S-JA38 (черную/красную) (LHD); или 15S-JA37 (зеленую/черную) и 91S-JA37 (черную/зеленую) (RHD). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CW: DTC B2117: ЕМКОСТНОЕ СОПРОТИВЛЕНИЕ МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ ВЫХОДИТ ЗА ГРАНИЦЫ ДИАПАЗОНА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CW1: ПРОВЕРЬТЕ ЕМКОСТНОЕ СОПРОТИВЛЕНИЕ МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

УСТАНОВИТЕ новый модуль боковой подушки безопасности водителя. За дополнительной информацией обратитесь к Модуль боковой подушки безопасности имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ПРОВЕРЬТЕ правильность установки имитатора подушки безопасности. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CX: DTC B2118: ЕМКОСТНОЕ СОПРОТИВЛЕНИЕ ЦЕПИ МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА ВЫХОДИТ ЗА ГРАНИЦЫ ДОПУСТИМОГО ДИАПАЗОНА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CX1: ПРОВЕРЬТЕ ЕМКОСТНОЕ СОПРОТИВЛЕНИЕ ЦЕПИ МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

УСТАНОВИТЕ новый модуль боковой подушки безопасности пассажира. За дополнительной информацией обратитесь к Модуль боковой подушки безопасности имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ПРОВЕРЬТЕ правильность установки имитатора подушки безопасности. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CY: B2227 ОШИБКА СВЯЗИ ДАТЧИКА ЛОБОВОГО СТОЛКНОВЕНИЯ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CY1: ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА СТОЛКНОВЕНИЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Отсоедините Датчик столкновения - C420.

3 Отсоедините Модуль управления вспомогательной удерживающей системой - C424.

4 Измерьте сопротивление между:

• штырем 20 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 8-JA49 (белой), со стороны жгута электропроводки и штырем 2 C420 датчика столкновения, электрической цепи 8-JA49 (белой), со стороны жгута электропроводки; и

• штырем 21 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 9-JA49 (коричневой), со стороны жгута электропроводки и штырем 1 C420 датчика столкновения, электрической цепи 9-JA49 (коричневой), со стороны жгута электропроводки.

• Сопротивление во всех случаях составляет менее 5 Ом?

Да

Перейдите к CY2

Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 8-JA49 (белую) и 9-JA49 (коричневую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

CY2: ПРОВЕРЬТЕ ДАТЧИК СТОЛКНОВЕНИЯ НА КОРОТКОЕ ЗАМЫКАНИЕ ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

1 Ведите положение ON.

2 Измерьте напряжение между:

• штырем 20 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 8-JA49 (белой), со стороны жгута электропроводки и "массой"; и

• штырем 21 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 9-JA49 (коричневой), со стороны жгута электропроводки и "массой".

• Напряжение регистрируется?

Да

ОТРЕМОНТИРУЙТЕ электрические цепи 8-JA49 (белую) и 9-JA49 (коричневую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

Перейдите к CY3

CY3: ПРОВЕРЬТЕ ДАТЧИК СТОЛКНОВЕНИЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ"

1 Введите положение OFF.

2 Измерьте сопротивление между:

• штырем 20 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 8-JA49 (белой), со стороны жгута электропроводки и "массой"; и

• штырем 21 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 9-JA49 (коричневой), со стороны жгута электропроводки и "массой".

• Сопротивление составляет более 10,000 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 8-JA49 (белую) и 9-JA49 (коричневую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ CZ: B2228 ЦЕПЬ ВТОРОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ ЗАМКНУТА НАКОРОТКО НА "МАССУ"

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

CZ1: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЦЕПИ ВТОРОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к CZ2

Нет

Перейдите к CZ3

CZ2: ПРОВЕРЬТЕ МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Не продолжайте эту проверку без WDS. Несоблюдение этой инструкции может привести к травме.

1 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности водителя - первая ступень.

2 Выберите в WDS опцию DMM.

3 Подсоедините провод для проверки и раскрывания к WDS.

4 Измерьте сопротивление между каждой из клемм и корпусом модуля подушки безопасности.

5 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности водителя - вторая ступень.

6 Измерьте сопротивление между каждой из клемм и корпусом модуля подушки безопасности.

• Сопротивление во всех случаях составляет более 10 000 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

УСТАНОВИТЕ новый модуль подушки безопасности водителя. За дополнительной информацией обратитесь к Модуль подушки безопасности водителя имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

CZ3: ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ВТОРОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ"

1 Введите положение OFF.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C424.

3 Отсоедините Имитатор второй ступени модуля подушки безопасности водителя.

4 Измерьте сопротивление между:

• штырем 19 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA48 (зеленой/черной), со стороны жгута электропроводки и "массой"; и

• штырем 13 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S- JA48 (черной/зеленой), со стороны жгута электропроводки и "массой".

5 Поверните рулевое колесо между крайними положениями и запишите значения сопротивления.

• Сопротивление во всех случаях составляет более 10 000 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

Перейдите к CZ4

CZ4: ПРОВЕРЬТЕ ЦЕПЬ ЧАСОВОЙ ПРУЖИНЫ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА "МАССУ"

1 Отсоедините Часовая пружина - C896 или C898.

2 Измерьте сопротивление между:

• штырем 19 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA48 (зеленой/черной), со стороны жгута электропроводки и "массой"; и

• штырем 13 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S- JA48 (черной/зеленой), со стороны жгута электропроводки и "массой".

• Сопротивление во всех случаях составляет более 10 000 Ом?

Да

УСТАНОВИТЕ новую часовую пружину. За дополнительной информацией обратитесь к Часовая пружина имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA48 (зеленую/черную) или 91S-JA48 (черную/зеленую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ DA: B2229 ЦЕПЬ ВТОРОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА ЗАМКНУТА НАКОРОТКО НА "МАССУ"

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

DA1: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЦЕПИ ВТОРОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к DA2

Нет

Перейдите к DA3

DA2: ПРОВЕРЬТЕ МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Не продолжайте эту проверку без WDS. Несоблюдение этой инструкции может привести к травме.

1 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности пассажира - первая ступень.

2 Выберите в WDS опцию DMM.

3 Подсоедините провод для проверки и раскрывания к WDS.

4 Измерьте сопротивление между каждой из клемм и корпусом модуля подушки безопасности.

5 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности пассажира - вторая ступень.

6 Измерьте сопротивление между каждой из клемм и корпусом модуля подушки безопасности.

• Сопротивление во всех случаях составляет более 10 000 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

УСТАНОВИТЕ новый модуль подушки безопасности пассажира. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

DA3: ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ВТОРОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ"

1 Введите положение OFF.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C424.

3 Отсоедините Имитатор второй ступени модуля подушки безопасности пассажира.

4 Измерьте сопротивление между:

• штырем 8 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA32 (зеленой/желтой), со стороны жгута электропроводки и "массой"; и

• штырем 7 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S- JA32 (черной/желтой), со стороны жгута электропроводки и "массой".

• Сопротивление во всех случаях составляет более 10 000 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA32 (зеленую/желтую) или 91S-JA32 (черную/желтую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.



PINPOINT-ТЕСТ DB: B2230 ЦЕПЬ ВТОРОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ ЗАМКНУТА НАКОРОТКО ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

DB1: ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ВТОРОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА КОРОТКОЕ ЗАМЫКАНИЕ ОТНОСИТЕЛЬНО АККУМУЛЯТОРА ИЛИ ЗАЖИГАНИЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед рассоединением любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему.

2 Отсоедините Имитатор второй ступени модуля подушки безопасности водителя.

3 Отсоедините Модуль управления вспомогательной удерживающей системой - C424.

4 Ведите положение ON.

5 Измерьте напряжение между:

• штырем 19 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA48 (зеленой/черной), со стороны жгута электропроводки и "массой"; и

• штырем 13 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S- JA48 (черной/зеленой), со стороны жгута электропроводки и "массой".

• Напряжение регистрируется?

Да

Перейдите к DB2

Нет

СОЕДИНИТЕ имитатор второй ступени модуля подушки безопасности водителя и модуль управления вспомогательными удерживающими приспособлениями. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.

DB2: ПРОВЕРЬТЕ ЦЕПЬ ЧАСОВОЙ ПРУЖИНЫ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

1 Введите положение OFF.

2 Отсоедините Жгут электропроводки подушки безопасности водителя - C921.

3 Ведите положение ON.

4 Измерьте напряжение между:

• штырем 19 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA48 (зеленой/черной) со стороны жгута электропроводки и "массой"; и

• штырем 13 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA48 (черной/зеленой) со стороны жгута электропроводки и "массой".

5 Поверните рулевое колесо между крайними положениями и запишите значения сопротивления.

• Напряжение регистрируется?

Да

Перейдите к DB3

Нет

УСТАНОВИТЕ новый жгут электропроводки подушки безопасности. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.

DB3: ПРОВЕРЬТЕ ЦЕПЬ ЧАСОВОЙ ПРУЖИНЫ НА КОРОТКОЕ ЗАМЫКАНИЕ ОТНОСИТЕЛЬНО АККУМУЛЯТОРА ИЛИ ЗАЖИГАНИЯ

1 Введите положение OFF.

2 Отсоедините Часовая пружина - C896 или C898.

3 Ведите положение ON.

4 Измерьте напряжение между:

• штырем 19 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA48 (зеленой/черной), со стороны жгута электропроводки и "массой"; и

• штырем 13 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S- JA48 (черной/зеленой), со стороны жгута электропроводки и "массой".

• Напряжение регистрируется?

Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA48 (зеленую/черную) или 91S-JA48 (черную/зеленую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему.

Нет

УСТАНОВИТЕ новую часовую пружину. За дополнительной информацией обратитесь к Часовая пружина имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.



PINPOINT-ТЕСТ DC: B2231 ЦЕПЬ ВТОРОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА ЗАМКНУТА НАКОРОТКО ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

DC1: ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ВТОРОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА НА КОРОТКОЕ ЗАМЫКАНИЕ ОТНОСИТЕЛЬНО АККУМУЛЯТОРА ИЛИ ЗАЖИГАНИЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему.

2 Отсоедините Имитатор второй ступени модуля подушки безопасности пассажира.

3 Отсоедините Модуль управления вспомогательной удерживающей системой - C424.

4 Ведите положение ON.

5 Измерьте напряжение между:

• штырем 8 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA32 (зеленой/желтой), со стороны жгута электропроводки и "массой"; и

• штырем 7 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S- JA32 (черной/желтой), со стороны жгута электропроводки и "массой".

• Напряжение регистрируется?

Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA32 (зеленую/желтую) или 91S-JA32 (черную/желтую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему.

Нет

СОЕДИНИТЕ имитатор второй ступени модуля подушки безопасности пассажира и модуль управления вспомогательными удерживающими приспособлениями. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему.



PINPOINT-ТЕСТ DD: B2232 ЦЕПЬ ВТОРОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ РАЗОМКНУТА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

DD1: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЦЕПИ ВТОРОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к DD2

Нет

Перейдите к DD3

DD2: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ВОСПЛАМЕНИТЕЛЯ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Не продолжайте эту проверку без WDS. Несоблюдение этой инструкции может привести к травме.

1 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности водителя - первая ступень.

2 Выберите в WDS опцию DMM.

3 Подсоедините провод для проверки и раскрывания к WDS.

4 Измерьте сопротивление электрической цепи воспламенителя модуля подушки безопасности.

5 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности водителя - вторая ступень.

6 Измерьте сопротивление электрической цепи воспламенителя модуля подушки безопасности.

• Значения сопротивления составляют от 2 до 3 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему.

Нет

УСТАНОВИТЕ новый модуль подушки безопасности водителя. За дополнительной информацией обратитесь к Модуль подушки безопасности водителя имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.

DD3: ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ПОДУШКИ БЕЗОПАСНОСТИ НА РАЗМЫКАНИЕ ИЛИ ВЫСОКОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ

1 Введите положение OFF.

2 Отсоедините Жгут электропроводки модуля подушки безопасности - C921.

3 Измерьте сопротивление между:

• штырем 19 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA48 (зеленой/черной) и штырем 1 C921 жгута электропроводки часовой пружины, электрической цепи 15S-JA48 (зеленой/черной) со стороны элемента; и

• штырем 13 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA48 (черной/зеленой) и штырем 2 C921 жгута электропроводки часовой пружины, электрической цепи 91S-JA48 (черной/зеленой) со стороны элемента.

4 Поверните рулевое колесо между крайними положениями и запишите значения сопротивления.

• Сопротивление во всех случаях составляет менее 5 Ом?

Да

УСТАНОВИТЕ новый жгут электропроводки подушки безопасности. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.

Нет

Перейдите к DD4

DD4: ПРОВЕРЬТЕ ЦЕПЬ ЧАСОВОЙ ПРУЖИНЫ НА НАЛИЧИИ РАЗМЫКАНИЯ ИЛИ ВЫСОКОГО СОПРОТИВЛЕНИЯ

1 Отсоедините Модуль управления вспомогательной удерживающей системой - C424.

2 Отсоедините Часовая пружина - C896 или C898.

3 Измерьте сопротивление между:

Автомобили с функцией поддержания устойчивости на курсе

• штырем 19 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA48 (зеленой/черной), со стороны жгута электропроводки и штырем 1 C898 часовой пружины, электрической цепи 15S-JA48 (зеленой/черной), со стороны жгута электропроводки; и

• штырем 13 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA48 (черной/зеленой), со стороны жгута электропроводки и штырем 2 C898 часовой пружины, электрической цепи 91S-JA48 (черной/зеленой), со стороны жгута электропроводки.

Автомобили без функции поддержания устойчивости на курсе.

• штырем 19 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA48 (зеленой/черной), со стороны жгута электропроводки и штырем 1 C896 часовой пружины, электрической цепи 15S-JA48 (зеленой/черной), со стороны жгута электропроводки; и

• штырем 13 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91S-JA48 (черной/зеленой), со стороны жгута электропроводки и штырем 2 C896 часовой пружины, электрической цепи 91S-JA8 (черной/зеленой), со стороны жгута электропроводки.

• Сопротивление во всех случаях составляет менее 5 Ом?

Да

УСТАНОВИТЕ новую часовую пружину. За дополнительной информацией обратитесь к Часовая пружина имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA48 (зеленую/черную) или 91S-JA48 (черную/зеленую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.



PINPOINT-ТЕСТ DE: B2233 ЦЕПЬ ВТОРОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА РАЗОМКНУТА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

DE1: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЦЕПИ ВТОРОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к DE2

Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA32 (зеленую/желтую) и 91S-JA32 (черную/желтую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему.

DE2: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЦЕПИ ВОСПЛАМЕНИТЕЛЯ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Не продолжайте эту проверку без WDS. Несоблюдение этой инструкции может привести к травме.

1 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности пассажира - первая ступень.

2 Выберите в WDS опцию DMM.

3 Подсоедините провод для проверки и раскрывания к WDS.

4 Измерьте сопротивление электрической цепи воспламенителя модуля подушки безопасности.

5 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности пассажира - вторая ступень.

6 Измерьте сопротивление электрической цепи воспламенителя модуля подушки безопасности.

• Значения сопротивления составляют от 2 до 3 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему.

Нет

УСТАНОВИТЕ новый модуль подушки безопасности пассажира. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.



PINPOINT-ТЕСТ DF: B2234 НИЗКОЕ СОПРОТИВЛЕНИЕ ЦЕПИ ВТОРОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

DF1: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЦЕПИ ВТОРОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этих инструкций может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к DF2

Нет

Перейдите к DF3

DF2: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ВОСПЛАМЕНИТЕЛЯ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

1 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности водителя - первая ступень.

2 Выберите в WDS опцию DMM.

3 Подсоедините провод для проверки и раскрывания к WDS.

4 Измерьте сопротивление электрической цепи воспламенителя модуля подушки безопасности.

5 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности водителя - вторая ступень.

6 Измерьте сопротивление электрической цепи воспламенителя модуля подушки безопасности.

• Значения сопротивления составляют от 2 до 3 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему.

Нет

УСТАНОВИТЕ новый модуль подушки безопасности водителя. За дополнительной информацией обратитесь к Модуль подушки безопасности водителя имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.

DF3: ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ПОДУШКИ БЕЗОПАСНОСТИ НА НАЛИЧИЕ НИЗКОГО СОПРОТИВЛЕНИЯ

1 Введите положение OFF.

2 Отсоедините Жгут электропроводки модуля подушки безопасности - C921.

3 Измерьте сопротивление между штырем 19 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA48 (зеленой/черной) и штырем 13, электрической цепи 91S-JA48 (черной/зеленой), со стороны жгута электропроводки.

4 Поверните рулевое колесо между крайними положениями и запишите значения сопротивления.

• Сопротивление составляет более 10 000 Ом?

Да

УСТАНОВИТЕ новый жгут электропроводки подушки безопасности. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.

Нет

Перейдите к DF4

DF4: ПРОВЕРЬТЕ ЦЕПЬ ЧАСОВОЙ ПРУЖИНЫ НА НАЛИЧИЕ НИЗКОГО СОПРОТИВЛЕНИЯ

1 Отсоедините Часовая пружина - C896 или C898.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C424.

3 Измерьте сопротивление между штырем 19 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA48 (зеленой/черной), со стороны жгута электропроводки и штырем 13, электрической цепи 91S-JA48 (черной/зеленой), со стороны жгута электропроводки.

• Сопротивление составляет более 10 000 Ом?

Да

УСТАНОВИТЕ новую часовую пружину. За дополнительной информацией обратитесь к Часовая пружина имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.

Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA48 (зеленую/черную) и 91S-JA48 (черную/зеленую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему.



PINPOINT-ТЕСТ DG: B2235 НИЗКОЕ СОПРОТИВЛЕНИЕ ЦЕПИ ВТОРОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

DG1: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЦЕПИ ВТОРОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этих инструкций может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует исправно?

Да

Перейдите к DG2

Нет

Перейдите к DG3

DG2: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ЦЕПИ ВОСПЛАМЕНИТЕЛЯ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

1 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности пассажира - первая ступень.

2 Выберите в WDS опцию DMM.

3 Подсоедините провод для проверки и раскрывания к WDS.

4 Измерьте сопротивление электрической цепи воспламенителя модуля подушки безопасности.

5 Подсоедините провод для проверки и раскрывания к модулю подушки безопасности пассажира - вторая ступень.

6 Измерьте сопротивление цепи воспламенителя модуля подушки безопасности.

• Значения сопротивления составляют от 2 до 3 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему.

Нет

УСТАНОВИТЕ новый модуль подушки безопасности пассажира. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.

DG3: ПРОВЕРЬТЕ ЖГУТ ЭЛЕКТРОПРОВОДКИ ВТОРОЙ СТУПЕНИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА НА НИЗКОЕ СОПРОТИВЛЕНИЕ

1 Введите положение OFF.

2 Отсоедините Имитатор второй ступени модуля подушки безопасности пассажира.

3 Отсоедините Модуль управления вспомогательной удерживающей системой - C424.

4 Измерьте сопротивление между штырем 8 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 15S-JA32 (зеленой/желтой), со стороны жгута электропроводки и штырем 7, электрической цепи 91S-JA32 (черной/желтой), со стороны жгута электропроводки.

• Сопротивление составляет более 10 000 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему.

Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA32 (зеленую/желтую) и 91S-JA32 (черную/желтую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему.



PINPOINT-ТЕСТ DH: DTC B2477: ОШИБКА КОНФИГУРАЦИИ МОДУЛЯ УПРАВЛЕНИЯ ПОДУШКАМИ БЕЗОПАСНОСТИ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

DH1: ПРОВЕРЬТЕ ЦЕПЬ СОЕДИНЕНИЯ С "МАССОЙ" МОДУЛЯ УПРАВЛЕНИЯ ВСПОМОГАТЕЛЬНЫМИ УДЕРЖИВАЮЩИМИ ПРИСПОСОБЛЕНИЯМИ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этих инструкций может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему.

2 Отсоедините Модуль управления вспомогательной удерживающей системой - C424.

3 Измерьте сопротивление между штырем 23 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 91-JA10 (черной/красной), со стороны жгута электропроводки и "массой".

• Сопротивление составляет менее 5 Ом?

Да

УСТАНОВИТЕ новый модуль управления вспомогательной удерживающей системой. ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 91-JA10 (черную/красную). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.



PINPOINT-ТЕСТ DI: DTC B2852: ПРАВЫЙ ДАТЧИК БОКОВОГО СТОЛКНОВЕНИЯ ЗАМКНУТ НАКОРОТКО НА "МАССУ" ИЛИ АККУМУЛЯТОР

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

DI1: ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА СТОЛКНОВЕНИЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед рассоединением любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему.

2 Отсоедините Правый датчик бокового столкновения - C428.

3 Отсоедините Модуль управления вспомогательной удерживающей системой - C423.

4 Измерьте сопротивление между:

• штырем 40 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 8-JA40 (белой/фиолетовой), со стороны жгута электропроводки и штырем 2 C428 правого датчика бокового столкновения, электрической цепи 8-JA40 (белой/фиолетовой), со стороны жгута электропроводки; и

• штырем 39 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 9-JA40 (коричневой/белой), со стороны жгута электропроводки и штырем 1 C428 правого датчика бокового столкновения, электрической цепи 9-JA40 (коричневой/белой), со стороны жгута электропроводки.

• Сопротивление во всех случаях составляет менее 5 Ом?

Да

Перейдите к DI2

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 8-JA40 (белую/фиолетовую) или электрическую цепь 9-JA40 (коричневую/белую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.

DI2: ПРОВЕРЬТЕ ДАТЧИК СТОЛКНОВЕНИЯ НА КОРОТКОЕ ЗАМЫКАНИЕ ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

1 Ведите положение ON.

2 Измерьте напряжение между:

• штырем 40 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 8-JA40 (белой/фиолетовой), со стороны жгута электропроводки и "массой"; и

• штырем 39 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 9-JA49 (коричневой/белой), со стороны жгута электропроводки и "массой"

• Напряжение регистрируется?

Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 8-JA40 (белую/фиолетовую) или электрическую цепь 9-JA40 (коричневую/белую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему.

Нет

Перейдите к DI3

DI3: ПРОВЕРЬТЕ ДАТЧИК СТОЛКНОВЕНИЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ"

1 Введите положение OFF.

2 Измерьте сопротивление между:

• штырем 40 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 8-JA40 (белой/фиолетовой), со стороны жгута электропроводки и "массой"; и

• штырем 39 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 9-JA49 (коричневой/белой), со стороны жгута электропроводки и "массой"

• Сопротивление во всех случаях составляет более 10 000 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 8-JA40 (белую/фиолетовую) или электрическую цепь 9-JA40 (коричневую/белую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему.



PINPOINT-ТЕСТ DJ: DTC B2853: ЛЕВЫЙ ДАТЧИК БОКОВОГО СТОЛКНОВЕНИЯ ЗАМКНУТ НАКОРОТКО НА "МАССУ" ИЛИ АККУМУЛЯТОР

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

DJ1: ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА СТОЛКНОВЕНИЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этого указания может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему.

2 Отсоедините Левый датчик бокового столкновения - C427.

3 Отсоедините Модуль управления вспомогательной удерживающей системой - C423.

4 Измерьте сопротивление между:

• штырем 38 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 8-JA39 (белой), со стороны жгута электропроводки и штырем 2 C427 левого датчика бокового столкновения, электрической цепи 8-JA39 (белой), со стороны жгута электропроводки; и

• штырем 37 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 9-JA39 (коричневой), со стороны жгута электропроводки и штырем 1 C427 датчика лобового столкновения, электрической цепи 9-JA39 (коричневой), со стороны жгута электропроводки.

• Сопротивление во всех случаях составляет менее 5 Ом?

Да

Перейдите к DJ2

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 8-JA39 (белую) или электрическую цепь 9-JA39 (коричневую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.

DJ2: ПРОВЕРЬТЕ ДАТЧИК СТОЛКНОВЕНИЯ НА КОРОТКОЕ ЗАМЫКАНИЕ ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

1 Ведите положение ON.

2 Измерьте напряжение между:

• штырем 38 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 8-JA39 (белой), со стороны жгута электропроводки и "массой"; и

• штырем 37 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 9-JA39 (коричневой), со стороны жгута электропроводки и "массой"

• Напряжение регистрируется?

Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 8-JA39 (белую) или электрическую цепь 9-JA39 (коричневую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему.

Нет

Перейдите к DJ3

DJ3: ПРОВЕРЬТЕ ДАТЧИК СТОЛКНОВЕНИЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ"

1 Введите положение OFF.

2 Измерьте сопротивление между:

• штырем 38 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 8-JA39 (белой), со стороны жгута электропроводки и "массой"; и

• штырем 37 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 9-JA39 (коричневой), со стороны жгута электропроводки и "массой".

• Сопротивление во всех случаях составляет более 10 000 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 8-JA39 (белую) или электрическую цепь 9-JA39 (коричневую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему.



PINPOINT-ТЕСТ DK: DTC B2855: ДАТЧИК ЛОБОВОГО СТОЛКНОВЕНИЯ ЗАМКНУТ НАКОРОТКО НА "МАССУ" ИЛИ АККУМУЛЯТОР

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

DK1: ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА СТОЛКНОВЕНИЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этого указания может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему.

2 Отсоедините Датчик лобового столкновения - C420.

3 Отсоедините Модуль управления вспомогательной удерживающей системой - C424.

4 Измерьте сопротивление между:

• штырем 20 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 8-JA49 (белой), со стороны жгута электропроводки и штырем 2 C420 датчика лобового столкновения, электрической цепи 8-JA49 (белой), со стороны жгута электропроводки; и

• штырем 21 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 9-JA49 (коричневой), со стороны жгута электропроводки и штырем 1 C420 датчика лобового столкновения, электрической цепи 9-JA49 (коричневой), со стороны жгута электропроводки.

• Сопротивление во всех случаях составляет менее 5 Ом?

Да

Перейдите к DK2

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 8-JA49 (белую) или электрическую цепь 9-JA49 (коричневую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.

DK2: ПРОВЕРЬТЕ ДАТЧИК СТОЛКНОВЕНИЯ НА КОРОТКОЕ ЗАМЫКАНИЕ ОТНОСИТЕЛЬНО АККУМУЛЯТОРА

1 Ведите положение ON.

2 Измерьте напряжение между:

• штырем 20 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 8-JA49 (белой), со стороны жгута электропроводки и "массой"; и

• штырем 21 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 9-JA49 (коричневой), со стороны жгута электропроводки и "массой"

• Напряжение регистрируется?

Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 8-JA49 (белую) или электрическую цепь 9-JA49 (коричневую) и электрическую цепь 15-JA10 (зеленую/оранжевую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему.

Нет

Перейдите к DK3

DK3: ПРОВЕРЬТЕ ДАТЧИК СТОЛКНОВЕНИЯ НА КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ"

1 Введите положение OFF.

2 Измерьте сопротивление между:

• штырем 20 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 8-JA49 (белой), со стороны жгута электропроводки и "массой"; и

• штырем 21 C424 модуля управления вспомогательной удерживающей системой, электрической цепи 9-JA49 (коричневой), со стороны жгута электропроводки и "массой"

• Сопротивление во всех случаях составляет более 10 000 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 8-JA49 (белую) или электрическую цепь 9-JA49 (коричневую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC РЕАКТИВИЗИРУЙТЕ систему.



PINPOINT-ТЕСТ DL: U2027 ОШИБКА СВЯЗИ ЛЕВОГО ДАТЧИКА БОКОВОГО СТОЛКНОВЕНИЯ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

DL1: ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА СТОЛКНОВЕНИЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему.

2 Отсоедините Левый датчик бокового столкновения - C427.

3 Отсоедините Модуль управления вспомогательной удерживающей системой - C423.

4 Измерьте сопротивление между:

• штырем 38 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 8-JA39 (белой), со стороны жгута электропроводки и штырем 2 C427 левого датчика бокового столкновения, электрической цепи 8-JA39 (белой), со стороны жгута электропроводки; и

• штырем 37 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 9-JA39 (коричневой), со стороны жгута электропроводки и штырем 1 C427 левого датчика бокового столкновения, электрической цепи 9-JA39 (коричневой), со стороны жгута электропроводки.

• Сопротивление во всех случаях составляет менее 5 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 8-JA40 (белую/фиолетовую) или электрическую цепь 9-JA40 (коричневую/белую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.



PINPOINT-ТЕСТ DM: U2028 ОШИБКА СВЯЗИ ПРАВОГО ДАТЧИКА БОКОВОГО СТОЛКНОВЕНИЯ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

DM1: ПРОВЕРЬТЕ ЦЕПЬ ДАТЧИКА СТОЛКНОВЕНИЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода "массы" аккумулятора перед расстыковкой любого электрического разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травме.

1 Дезактивизируйте вспомогательную удерживающую систему.

2 Отсоедините Правый датчик бокового столкновения - C428.

3 Отсоедините Модуль управления вспомогательной удерживающей системой - C423.

4 Измерьте сопротивление между:

• штырем 40 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 8-JA40 (белой/фиолетовой), со стороны жгута электропроводки и штырем 2 C428 правого датчика бокового столкновения, электрической цепи 8-JA40 (белой/фиолетовой), со стороны жгута электропроводки; и

• штырем 39 C423 модуля управления вспомогательной удерживающей системой, электрической цепи 9-JA40 (коричневой/белой), со стороны жгута электропроводки и штырем 1 C428 правого датчика бокового столкновения, электрической цепи 9-JA40 (коричневой/белой), со стороны жгута электропроводки.

• Сопротивление во всех случаях составляет менее 5 Ом?

Да

ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.

Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 8-JA39 (белую) или электрическую цепь 9-JA39 (коричневую). ПОВТОРИТЕ самопроверку, ОЧИСТИТЕ коды DTC. РЕАКТИВИЗИРУЙТЕ систему.









Ссылка на эту страницу в разных форматах
HTMLTextBB Code


Комментарии посетителей


Еще нет комментариев



Фокус 2
Фокус 1
