Механизм регулировки по высоте наплечного ремня безопасности

            0

Снятие


4-дверный вариант, 5-дверный вариант и "Универсал"

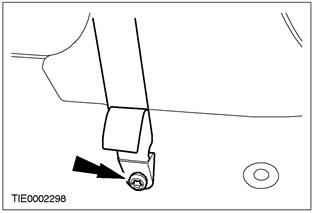

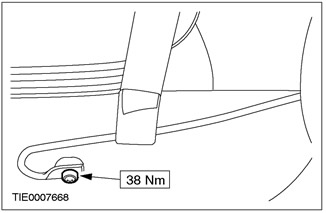

1. Отсоедините нижний элемент крепления ремня безопасности.



3-дверный вариант

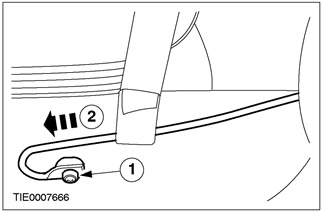

2. Отсоедините нижний элемент крепления ремня безопасности.
  • 1. Выверните шестигранный болт с рельса элемента крепления.
  • 2. Снимите ремень безопасности с рельса элемента крепления.



Все автомобили

3.
ПРИМЕЧАНИЕ: Некоторые заводские панели отделки имеют зажим крепления, закрепляемый на передней кромке.

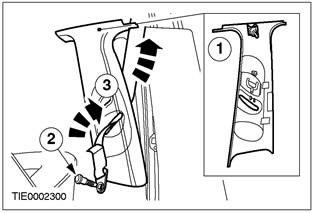

Отсоедините верхнюю панель отделки стойки "В".
  • 1. Отсоедините зажимы крепления.
  • 2. Выверните болт и снимите шайбу нижнего элемента крепления с ленты ремня безопасности (показаны 4-дверный вариант, 5-дверный вариант и "Универсал").
  • 3. Пропустите ленту ремня безопасности через верхнюю панель отделки стойки "В".

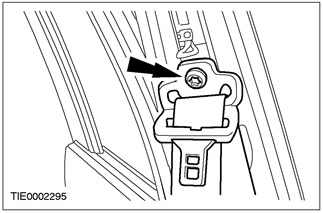

4. Отсоедините верхний элемент крепления ремня безопасности.

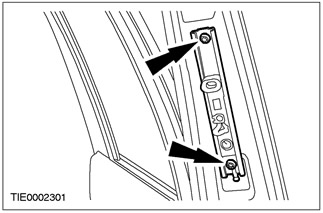

5. Снимите механизм регулировки по высоте.



Установка


1.
ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в правильности расположения прокладки между напольным ковриком и внутренней частью порога двери.


ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в правильности расположения штыря на отделке стойки "В" в механизме регулировки высоты.


ПРЕДОСТЕРЕЖЕНИЕ: Перед затягиванием шестигранного болта убедитесь в правильности расположения заднего конца рельса элемента крепления (в 3-дверных вариантах).

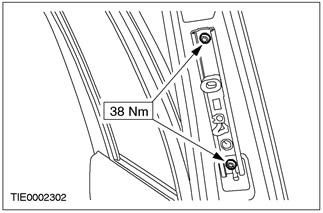

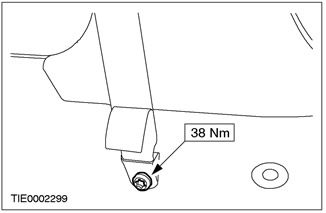

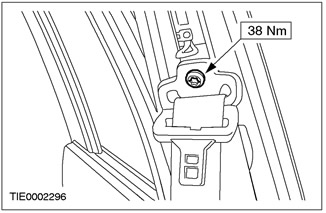

Для установки выполните процедуру снятия в обратной последовательности.
