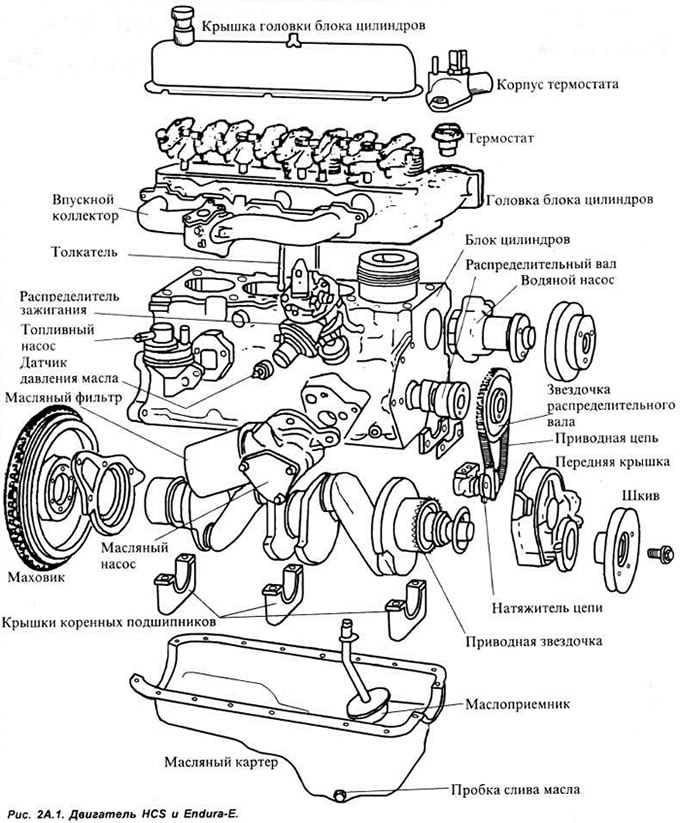

Описание двигателя
Двигатель с клапанами верхнего расположения. с водяным охлаждением, с четырьмя цилиндрами расположенными в ряд. обозначается HCS или Endura-Е. Двигатель Endura-E был представлен в 1996 году и. кроме алюминиевого масляного поддона, модификации впускного коллектора и системы подачи воздуха. фактически идентичен двигателю HCS. который и заменяет. Двигатель установлен поперечно на передней стороне автомобиля вместе с коробкой передач
Коленчатый вал опирается на пять коренных подшипников. Нижняя головка шатуна устанавливается на шатунные подшипники, а верхняя соединена с поршнями поршневыми пальцами неподвижной посадкой. Каждый поршень имеет два компрессионных кольца и одно маслосъемное кольцо.
Распределительный вал, установленный на подшипниках в блоке цилиндров приводится цепью от коленчатого вала, и приводит в действие клапаны через толкатели и коромысла. Клапаны закрываются одной клапанной пружиной, и работают в направляющих, установленных в головке блока цилиндров. Масляный насос установлен на блоке цилиндров, и приводится в действие от распределительного вала. На двигателях с карбюратором, топливный насос также приводится в действие от распределительного вала, через эксцентриковый кулачок.
Ремонт, не требующий снятия двигателя
На двигателе установленном в автомобиле можно выполнять следующие операции:
- Проверку компрессии.
- Снятие и установку крышки головки блока цилиндров.
- Регулирование клапанных зазоров.
- Снятие, осмотр и установку оси клапанных коромысел.
- Снятие и установку головки блока цилиндров
- Очистку головки блока цилиндров и поршней.
- Снятие и установку шкива коленчатого вала.
- Замену масляных уплотнительных колец коленчатого вала.
- Снятие и установку цепи, звездочек и механизма натяжения.
- Замену масляного фильтра.
- Снятие и установку масляного насоса.
- Снятие и установку масляного поддона.
- Снятие, осмотр и установку маховика.
- Осмотр и замену подвески установки двигателя / коробки передач.
