Снятие

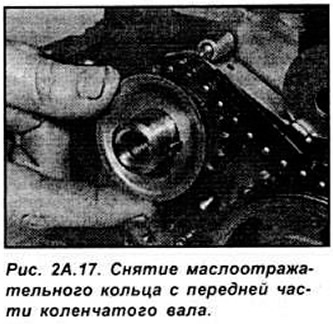

Снимите крышку цепи Снимите маслоотражательное кольцо с передней части коленчатого вала (см рис 2А.17).

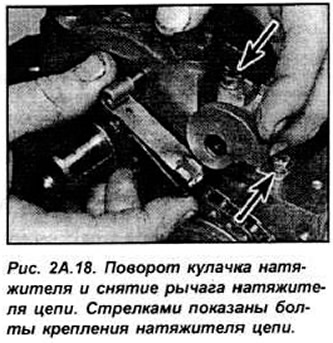

Поверните кулачок натяжителя цепи назад против силы пружины, и снимите рычаг натяжителя цепи с шарнирного пальца на передней главной крышке подшипника (см рис 2А.18).
Отвинтите болты и снимите натяжитель цепи. Отогните пластину фиксации болтов крепления звездочек, затем отвинтите и удалите болты. На двигателях Endura-Е. обратите внимание на положение пластины ротора датчика положения распределительного вала.
Снимите звездочку вместе с цепью.
Осмотр
Проверьте зубья на звездочках на наличие износа или повреждения.
Цепь должна всегда заменяться при капитальном ремонте двигателя.
Исследуйте резиновую накладку на механизме натяжения.
Установка
Установите натяжитель цепи на место и закрепите болтами. Проверьте, что передняя часть кулачка была параллельна блоку цилиндров. Максимальная допустимая разница между двумя измеряемыми точками натяжителя и блока цилиндров - 0.2 мм.
Поверните коленчатый вал так. чтобы установочная метка на звездочке была совмещена с центром звездочки распределительного вала.

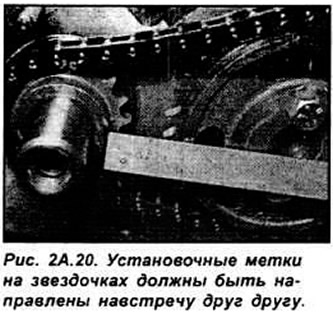

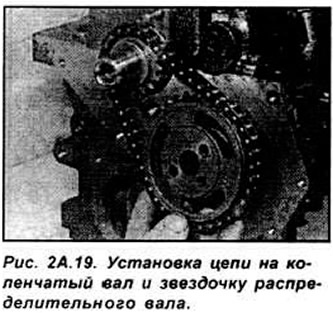

Установите цепь на звездочку распределительного вала, затем установите цепь на зубья звездочки коленчатого вала. Установите звездочку распределительного вала на фланец, и проверьте, что отверстия под болты звездочки, совмещены с отверстиями во фланце. Также проверьте, чтобы установочные метки обеих звездочек были направлены друг к другу. Если требуется, поверните распределительный вал для совмещения меток на звездочках (см рис. 2А.19, 2А.20).

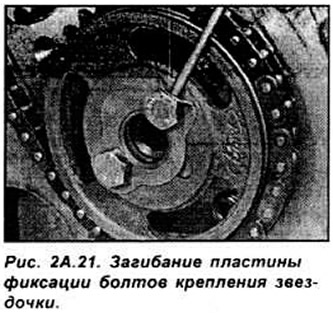

Закрепите болтами звездочку распределительного вала. Зафиксируйте болты от отвинчивания, загибанием пластины фиксации. Помните о расположении пластины ротора на двигателях Endura-E (см. рис. 2А.21).
Отожмите кулачок натяжителя цепи, и затем установите рычаг механизма натяжения на шарнирный палец. Освободите кулачок так, чтобы он надавил на рычаг.
Установите маслоотражательную шайбу на коленчатый вал. Установите крышку цепи привода распределительного вала.
