Проверка и регулировка люка

Откройте и закройте люк. Крышка люка при закрывании не должна заедать. Проверьте. чтобы крышка люка совпадала с контуром крыши и при необходимости отрегулируйте.

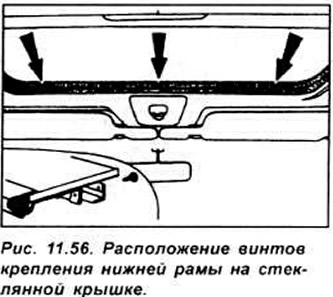

Для проведения регулировки откройте крышку люка. Вывинтите 3 винта крепления нижней рамы на стеклянной крышке. Вдвиньте нижнюю раму в крышку (см. рис. 11.56).

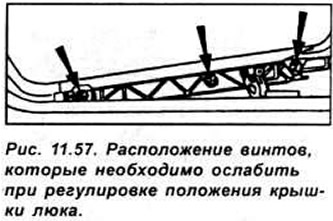

Ослабьте болты крепления спереди и в середине. Установите передний край стеклянной крышки на уровне контура крыши и снова затяните болты (см. рис. 11.57). Допуск регулировки - 1 мм.



Ослабьте болты крепления задней и средней частей. Установите задний край стеклянной крышки на уровне контура крыши и снова затяните болты. Допуск при регулировке - 2 мм. Сдвиньте нижнюю раму вперед и привинтите стеклянную крышку тремя болтами.
