Центральная консоль

            0

Снятие


Короткая консоль с механической коробкой передач (модели до 1996 года).

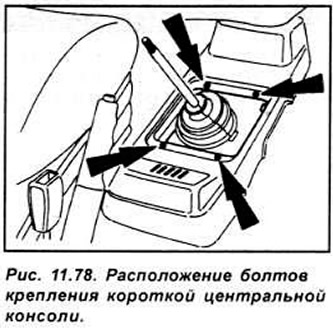

Отвинтите ручку с рычага переключения передач. Снимите защитные кожух рычага и держатель. Отвинтите 4 винта и снимите консоль (см. рис. 11.78).



Длинная центральная консоль (модели до 1996 года выпуска)


Снимите отрицательную клемму с аккумулятора. На моделях с механической коробкой передач снимите ручку рычага переключения передач, защитный чехол и держатель.

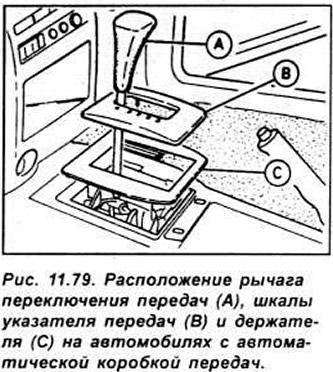

На моделях с автоматической коробкой передач установите рычаг в положение "Р". Отвинтите ручку рычага переключения передач, затем с помощью рычага снимите шкалу указателя передач и держатель (см. рис. 11.79).

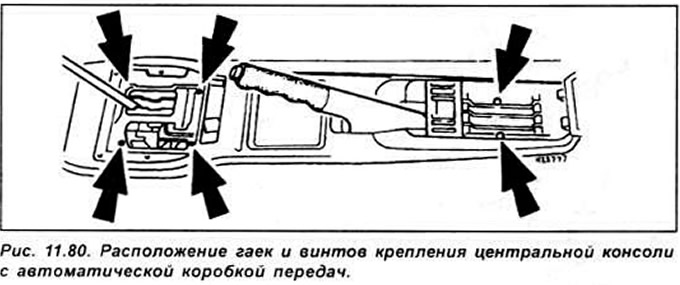

На автомобилях с электрическими стеклоподъемниками и электрически управляемым замком багажника с помощью рычага извлеките из центральной консоли выключатели и отключите от них электрические разъемы. Отвинтите 4 гайки и 2 винта крепления центральной консоли (см. рис. 11.80).




Полностью затяните ручной тормоз и снимите вверх центральную консоль.

Центральная консоль (модели с 1996 года выпуска)


Снимите отрицательную клемму с аккумулятора.

На моделях с механической коробкой передач снимите ручку с рычага переключения передач, защитный чехол и держатель. На моделях с автоматической коробкой передач установите рычаг в положение "Р". Отвинтите ручку с рычага переключения передач, затем с помощью рычага снимите шкалу указателя передач и держатель.

Извлеките из обратной стороны центральной консоли выключатели и отсоедините от них электрические разъемы. Затяните до упора ручной тормоз и снимите с него защитный кожух.

Отвинтите 4 гайки и снимите защитное покрытие рычага переключения передач с пластиной крепления. Откройте крышку вещевого ящика в задней части центральной консоли и отвинтите винт в нижней части ящика.

Снимите центральную консоль по рычагу ручного тормоза и рычагу переключения передач и извлеките из автомобиля.

Установка


Установка производится в последовательности, обратной снятию.
