Уклањање и уградња управљачког механизма

Уклањање

1. Поставите волан у положај право напред.

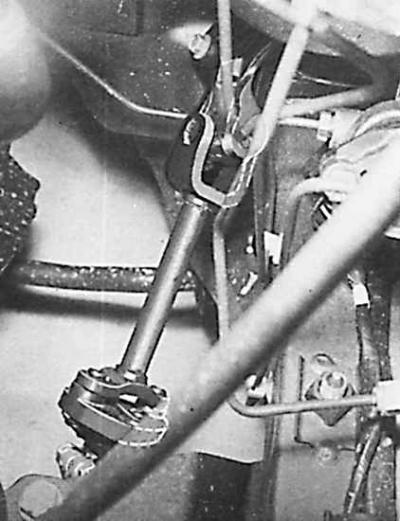

2. Одврните вијак стезног прстена прирубнице еластичног зглоба и одвојите осовину волана од погонског зупчаника управљачког механизма.

3. Подигните аутомобил и уклоните предње точкове.

4. Уклоните клинове и одврните навртке кугличних зглобова управљача.

5. Одвојите шипке управљача од зглобова управљача помоћу извлакача 13.006.

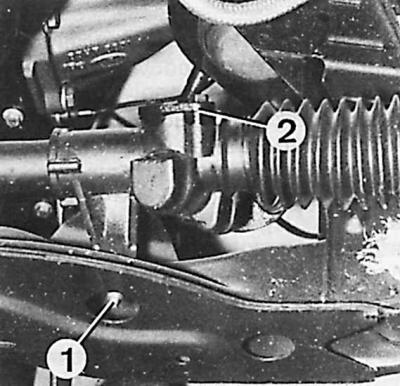

6. Одврните два вијка (1) који причвршћују кућиште управљачког механизма за попречну греду каросерије и уклоните управљачки механизам (2 – подлошке за подешавање потиска).

Инсталација

1. Поставите сталак у предњи положај (половина угла преносне летве потребног за померање сталка из једног екстремног положаја у други).




2. Повежите погонски зупчаник мењача на еластичну спојну прирубницу осовине волана, обезбеђујући исправну уградњу оба спојена елемента.

3. Поставите управљачки механизам на одговарајуће место и затегните два вијка који причвршћују кућиште управљачког механизма за попречни носач каросерије.

4. Причврстите кугличне зглобове обе вучне шипке за зглобове управљача.

5. Затегните све вијчане спојеве одговарајућим моментима.

6. Поставите оба предња точка и спустите возило.

7. Проверите и, ако је потребно, подесите нагиб точкова/прст (погледајте одговарајући опис у пододељак 9.1.1).
