Замена предњих кочионих плочица

Предња кочница

Аутомобили са моторима 1,3 и 1,6 дм³

Пажња! Препоручује се замена свих предњих кочионих плочица у исто време ако се бар једна од њих истроши на минималну дебљину.

Замена

1. Отпустите матице предњег точка.

2. Подигните и причврстите предњи део аутомобила, уклоните предње точкове.

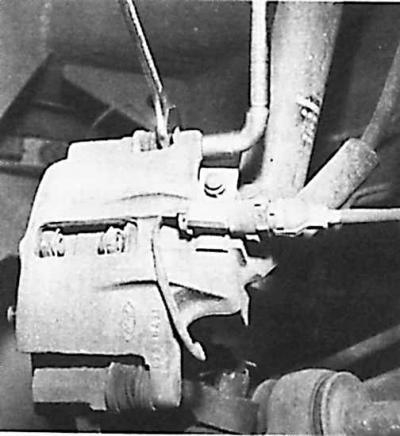

3. Одврните вијак који причвршћује кочиону чељуст за држач у горњем делу чељусти, држећи горњи клин за вођицу равним кључем.



4. Уклоните вијак који причвршћује кочиону чељуст за држач.

Пажња! У аутомобилима са моторима од 2,0 дм³ морају се одврнути два вијка.

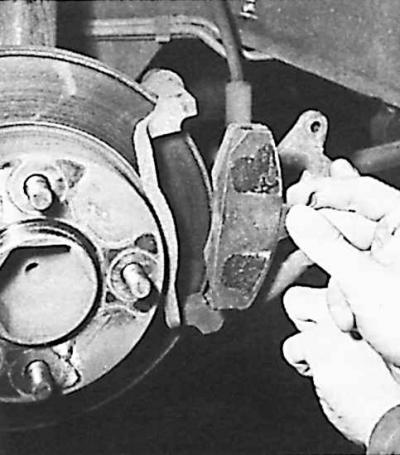

5. Нагните чељуст уназад у односу на држач и уклоните кочионе плочице.

6. Пажљиво притисните клип у чељусти помоћу одговарајуће дрвене шипке, пазећи да не оштетите еластично кућиште клипа. Ако је потребно, прво можете уклонити мало кочионе течности из резервоара.

7. Проверите стање кочионог диска и еластичног кућишта клипа.



8. Поставите кочионе плочице са антивибрационом шипком на одговарајућа места, окрените чељуст у правцу њеног држача.

9. Затегните вијак за монтажу чељусти на 32 Нм.

10. Замените кочионе плочице на другој предњој кочници на исти начин.

11. Уградите точкове, спустите возило и затегните матице точкова.

12. Чврсто притисните папучицу кочнице неколико пута како бисте довели кочионе плочице у контакт са кочионим диском.

13. Ако је потребно, допуните количину кочионе течности у резервоару.

Аутомобили са моторима од 2,0 дм³

Замена

1. Отпустите матице предњег точка.

2. Подигните и причврстите предњи део аутомобила, уклоните предње точкове.

3. Пажљиво подигните држач за монтажу кочионе чељусти помоћу одвијача и уклоните га.


4. Користећи имбус кључ од 7 мм, одврните две вођице чељусти.

5. Одвојите конекторе жице сензора истрошености кочионих плочица.

6. Одвојите чељуст од држача и окачите је за тело помоћу жице (без одвртања прикључка кочионог црева).

7. Уклоните унутрашњу кочиону плочицу са чељусти и спољашњу кочиону плочицу са вођица.

8. Пажљиво притисните клип у чељусти помоћу одговарајуће дрвене шипке, пазећи да не оштетите еластично кућиште клипа. Ако је потребно, прво можете уклонити мало кочионе течности из резервоара.

9. Проверите стање кочионог диска и еластичног кућишта клипа.

10. Уградите унутрашњу кочиону плочицу у чељуст и притисните опругу унутрашње кочнице у клип. Уградите спољну кочиону плочицу у вођицу чељусти.

11. Поставите чељуст у вођицу и зашрафите два клина за вођење чељусти, затегните их на обртни момент од 20 Нм.

12. Поставите држач за монтажу кочионе чељусти на одговарајуће место.

13. Замените кочионе плочице на другој предњој кочници на исти начин.

14. Уградите точкове, спустите возило и затегните матице точкова.

15. Чврсто притисните папучицу кочнице неколико пута како бисте довели кочионе плочице у контакт са кочионим диском.

16. Ако је потребно, допуните количину кочионе течности у резервоару.
