Уклањање и уградња предњег браника и његовог снопа

Биће вам потребан сав алат неопходан да уклоните облоге предњег блатобрана, као и утичнице са 10 и 13 утичница, као и шрафцигер са равним сечивом.

1. Одвојите жицу са негативног терминала батерије.

2. Отворите хаубу и поставите је на граничник.

3. Уклоните облоге предњег блатобрана (погледајте "Уклањање и уградња блатобрана точкова и облога блатобрана").

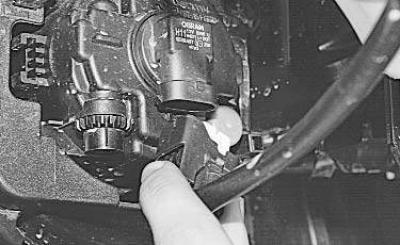

4. Одспојите конекторе снопа ожичења са терминала светла за маглу (погледајте "Замена светла за маглу").

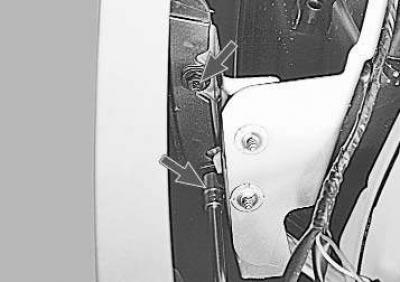

5. У луковима оба предња точка уклоните два вијка који причвршћују браник за његову греду..

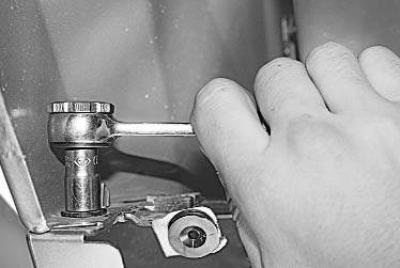

6. ...и по један вијак који причвршћује браник за предње бране.

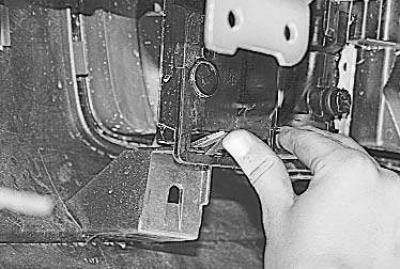

7. Из унутрашњости браника, на његовој левој и десној страни, притисните две резе које причвршћују браник за оквир хладњака и уклоните засуне из отвора на оквиру.

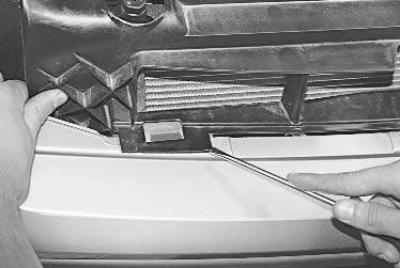

8. У горњем делу браника шрафцигером истиснути три држача на раму хладњака, извадити кваке браника из отвора држача..

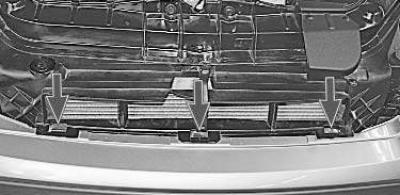

Напомена. Овако се налазе горњи држачи предњег браника на раму хладњака.

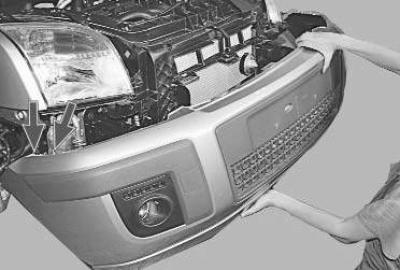

9. ...и уклоните браник тако што ћете уклонити две његове копче са обе стране (приказано на фотографији са стрелицама) из отвора на предњим блатобранима.

10. Ако сте уклонили браник да бисте га заменили, уклоните светла за маглу са њега (види "Замена светла за маглу") и инсталирајте га на нови браник.

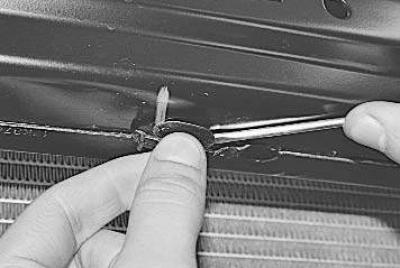

11. Помоћу шрафцигера уклоните три клипа који причвршћују два бочна штита хладњака са леве и десне стране..

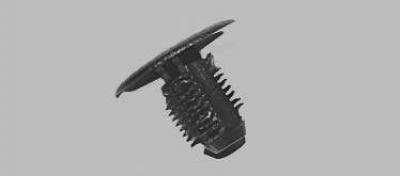

Напомена. Замените оштећене игле за монтирање штитника.

12. ...и уклоните оба штита.

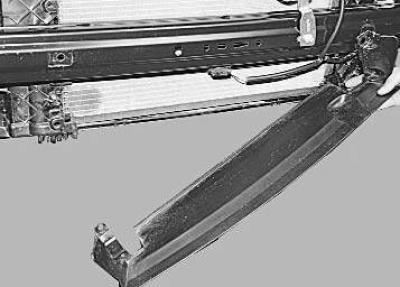

13. Помоћу шрафцигера уклоните један клип који причвршћује доњи штит хладњака за греду браника са леве и десне стране..



14. ...и уклоните штит.

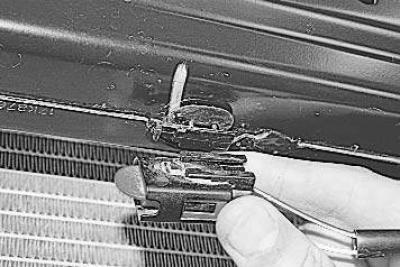

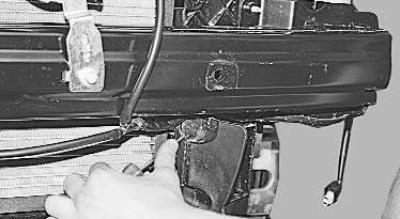

15. Одвојите блок кабелског свежња од држача на греди предњег браника..

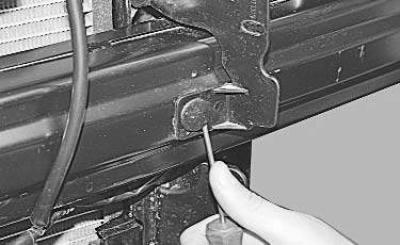

Напомена. Ако уклањате шипку браника ради замене, уклоните држач блока каблова из отвора на шипки тако што ћете га извући одвијачем и инсталирати га на нову шипку.

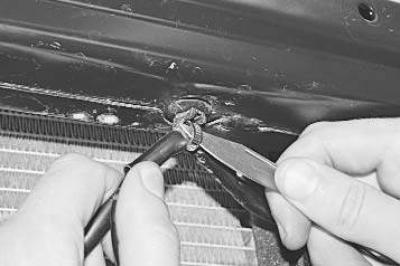

16. ...исеците ножем три стезаљке које причвршћују сноп каблова за греду и померите свежањ у страну.

Напомена. Стеге за причвршћивање снопа каблова на греду предњег браника су једнократне. Немогуће их је одвојити или уклонити из рупа греде без оштећења. Због тога, приликом поновног састављања, поставите нове стезаљке.

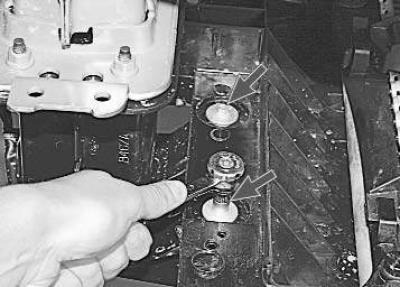

17. Са унутрашње стране рама хладњака (лево и десно), уклоните два вијка који причвршћују греду предњег браника за њега.

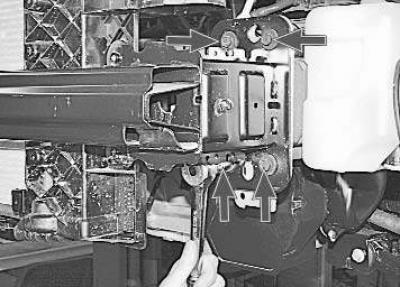

18. Уклоните четири завртња који причвршћују греду предњег браника за бочне елементе каросерије са леве и десне стране..

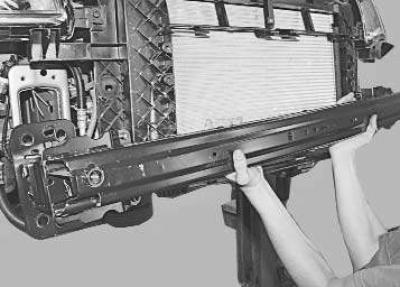

19. ...и уклоните греду.

20. Поставите делове обрнутим редоследом од уклањања.
