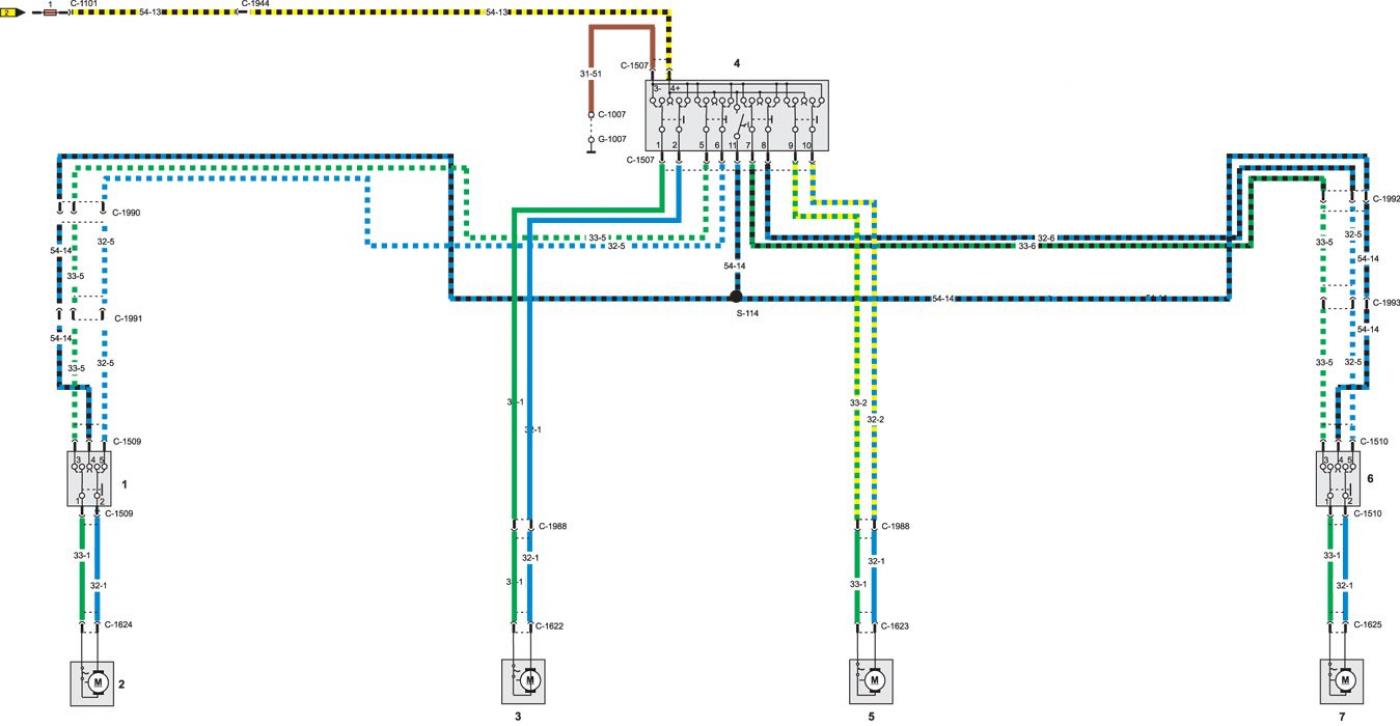

Схема электрического контура управления стеклами боковых дверей
Открыть большую картинку в новой вкладке »
1 – выключатель управления стеклом задней левой двери, 2 – двигатель управления стеклом задней левой двери, 3 – двигатель управления стеклом передней левой двери, 4 – выключатели управления стеклами боковых дверей, 5 – двигатель управления стеклом передней правой двери, 6 – выключатель управления стеклом задней правой двери, 7 – двигатель управления стеклом задней правой двери
