Снятие и установка крышки багажного отсека (Scorpio I)

            0

Модель с выраженным углом между стеклом задка и багажным отсеком.

Снятие



Отсоединить провод массы (-) аккумуляторной батареи.

Внимание: При отключении аккумуляторной батареи стирается содержимое электронных запоминающих устройств, например, для кодов неисправностей двигателя или кода радио. Перед отключением прочитайте также указания из главы "Снятие и установка аккумуляторной батареи".


Открыть крышку багажного отсека.

Пометить монтажное положение шарниров. Для этого обвести шарниры на крышке фломастером.

Снять облицовку крышки багажного отсека.

Отсоединить провода запирающего магнита, системы центрального запирания и разъединить многоконтактный штекерный разъем охранной системы багажного отсека. Для облегчения последующей сборки провода предварительно пометить клейкой лентой.

К концу каждого жгута проводов надежно привязать прочный шнур и вытащить жгуты проводов из крышки багажного отсека так. чтобы шнуры оставались видны.

Отвязать шнуры от жгутов проводов. Шнуры должны оставаться в крышке багажного отсека, чтобы облегчить ее последующий монтаж.

Подпереть крышку подходящей доской или деревянной подставкой.

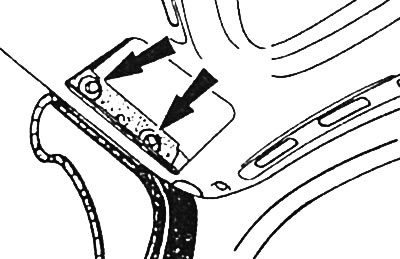

Вывернуть болты -стрелки- крепления шарниров и крышку багажного отсека снять. Для выполнения операции требуется помощник. Перед отпусканием болтов шарниров в качестве зашиты положить между крышкой и задним оконным стеклом ткань.


Установка



Вместе с помощником поставить крышку багажного отсека в монтажное положение и выровнять, ввернуть болты крепления и затянуть их от руки.

Крышку у шарниров выровнять в соответствии с нанесенными метками и болты крепления затянуть моментом 10 Нм.

Шнуры в крышке привязать к жгутам проводов и осторожно протянуть жгуты через крышку.

Внимание: Возможно, что жгуты проводов при втягивании в крышку зависнут. В этом случае жгут проводов немного вытянуть назад и попытаться снова протянуть через крышку. Если несмотря на это жгут проводов протянуть не удается, его следует из крышки снова вытащить, и клейкой лентой прикрепить штекер к жгуту проводов или шнуру.


Установить облицовку крышки багажного отсека.

Крышку багажного отсека осторожно закрыть и проверить, одинаковый и равномерный ли зазор между крышкой и прилегающими деталями. При необходимости болты крепления крышки немного отпустить и крышку соответственно передвинуть.

Подсоединить провод массы (-) аккумуляторной батареи.

Если имеются, настроить часы и ввести для радио код зашить от хищения.
