Сборка вторичного вала коробки передач

            0

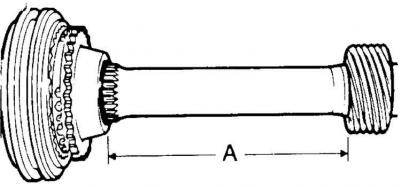

Установка шестерни привода спидометра





Размер А = 123,5 ± 0,5 мм.


1. Перед сборкой смазать маслом для коробки передач поверхности взаимодействующих деталей.

2. В средней части картера коробки передач установить подшипник вторичного вала и закрепить стопорное кольцо этого подшипника.

3. Установить пружинные кольца на ступицы синхронизаторов.

4. Установить на вторичный вал кольцо синхронизатора 1-ой передачи и шестерню 1-ой передачи.

5. Установить на вторичный вал уплотнительное кольцо рабочими кромками в направлении от подшипника.

6. Установить в средней части картера коробки передач подшипник, вторичный вал и стопорное кольцо.

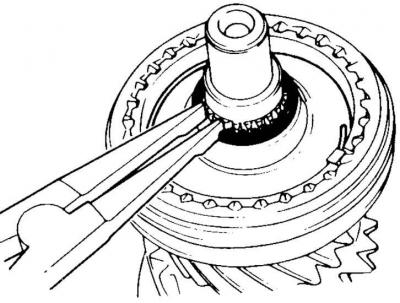

7. Установить на вторичный вал шестерню 5-ой передачи, уплотнительное кольцо и синхронизатор 5-ой передачи.

8. Установить на вторичный вал шестерню привода спидометра. Соблюдать расстояние А = 123 ± 0,5 мм (см. рис. Установка шестерни привода спидометра).

9. Установить на вторичный вал синхронизатор 1–2 передач. Канавка (для вилок) на скользящей муфте этого синхронизатора должна быть направлена вперед.

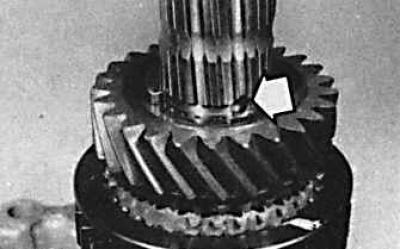

10. Установить кольцо синхронизатора, шестерню 2-ой передачи и два установочных полукольца и стопорное кольцо. Расположение отверстия для упорных полуколец второй передачи указано стрелкой.




11. Установить на вторичный вал шестерню 3-ей передачи, синхронизатор 3–4 передач и стопорное кольцо.

12. Если синхронизатор разбирался, то при его сборке следует обратить внимание, чтобы канавка на скользящей муфте была направлена вперед.
