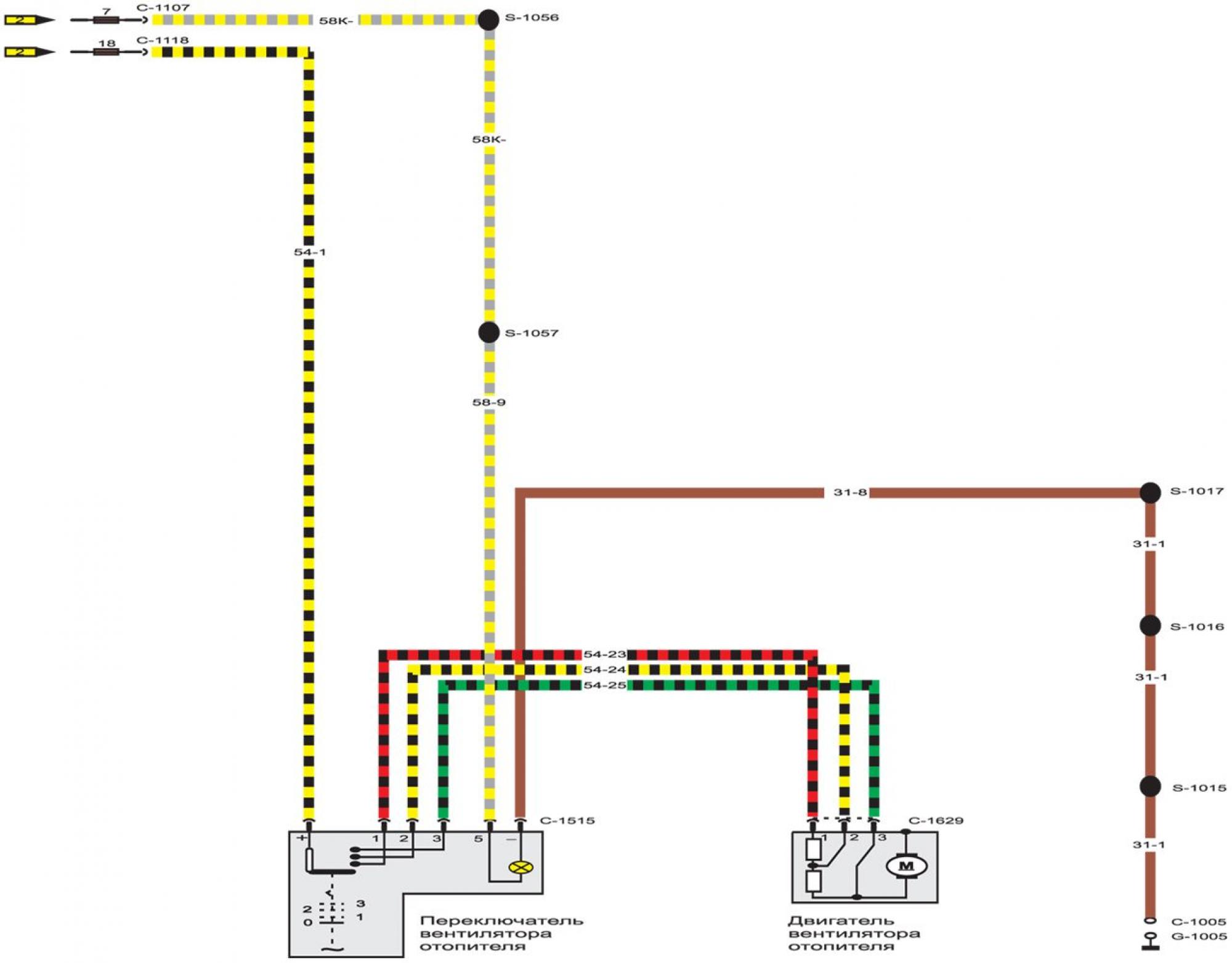

Схема электрического контура включения вентилятора отопителя
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Схема электрического контура включения вентилятора отопителя (Скорпио 1)
Открыть большую картинку в новой вкладке »
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Проверка статьи: Островский Герман
