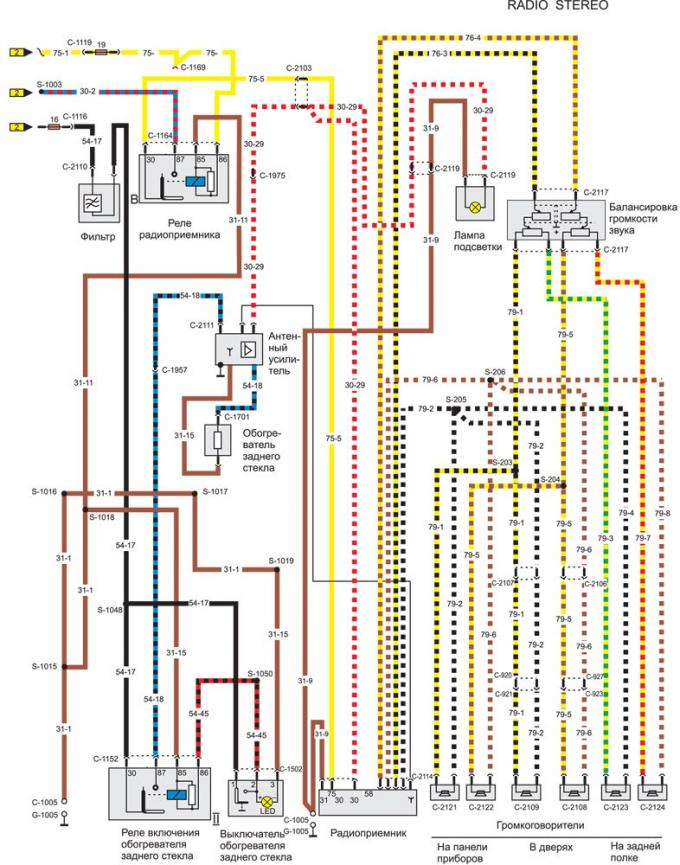

Схема электрического контура подключения радиоприемника
Оригинальный текст предоставлен на онлайн-ресурсе: FordBook.ru
Оригинальный текст предоставлен на онлайн-ресурсе: FordBook.ru

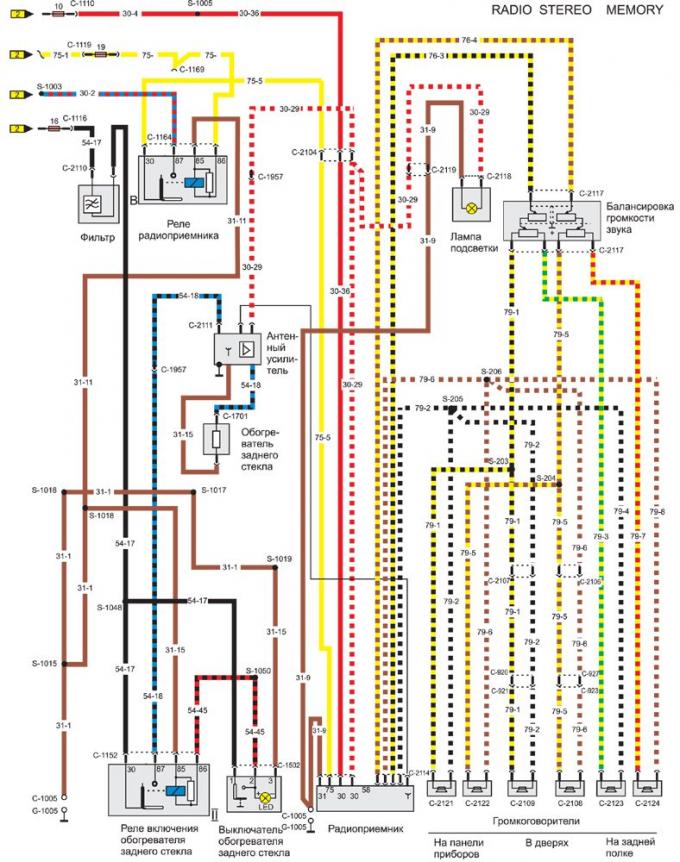

Схема электрического контура подключения радиоприемника (Скорпио 1)
Оригинальный текст предоставлен на онлайн-ресурсе: FordBook.ru
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Проверка статьи: Островский Герман
