Снятие и установка панели внутренней обивки дверей

            0

Передняя дверь

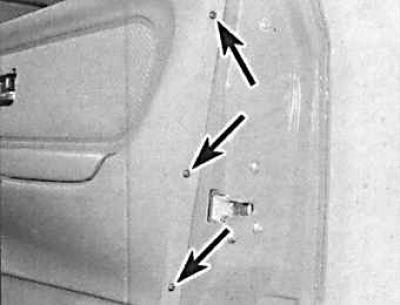

1. Открыть дверь и отвинтить 5 винтов (на задней двери 7 винтов) крепления переднего и заднего края панели внутренней обивки двери (стрелками указаны винты крепления задней части обивки двери).

2. Снять две заглушки и отвинтить два винта крепления кармана двери. Снять карман.

3. На автомобилях с электрическим приводом стекол и зеркал отжать и отсоединить разъемы приводов. Разъем выключателя электропривода стекла со стороны водителя имеет цветную маркировку; голубой штекер – дальнее стекло. На автомобилях с ручным стеклоподъемником снять ручку подъема стекла, которая крепится одним винтом.

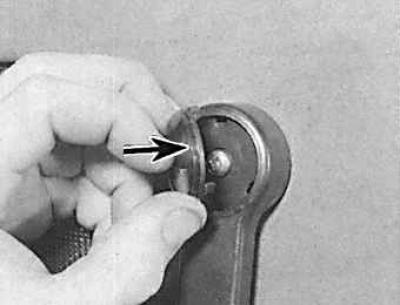

4. Снять декоративную заглушку (указана стрелкой) для доступа к винту крепления ручки стеклоподъемника.

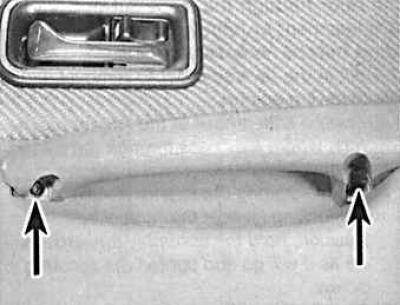

5. Отвинтить винты (указаны стрелками) крепления подлокотника. Доступ к одному из них возможен через отверстие после снятия выключателя стеклоподъемника.

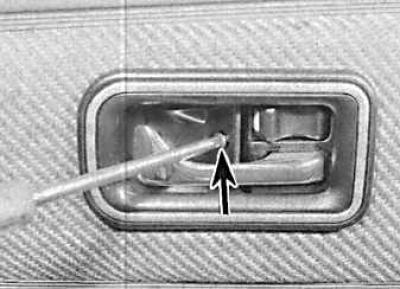

6. Отвинтить винт (указан стрелкой) крепления декоративной накладки внутренней ручки двери.

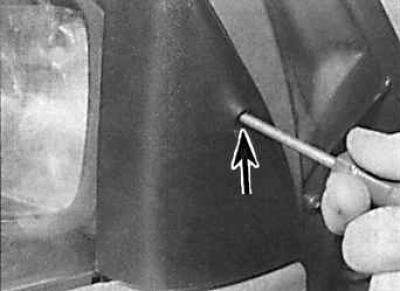

7. Отвинтить винт (указан стрелкой) крепления и снять декоративную треугольную накладку, закрывающую винт крепления зеркала и отвинтить зеркало.


8. Отжать панель обивки от двери в верхней части для освобождения зажимов, затем приподнять ее вверх для освобождения нижних крепежных опор. Для этого придется слегка раскачать панель внутренней обивки дверей.

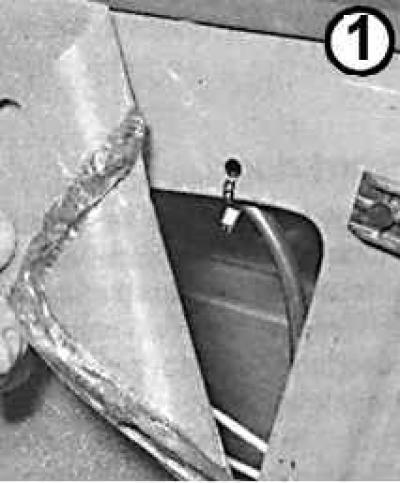

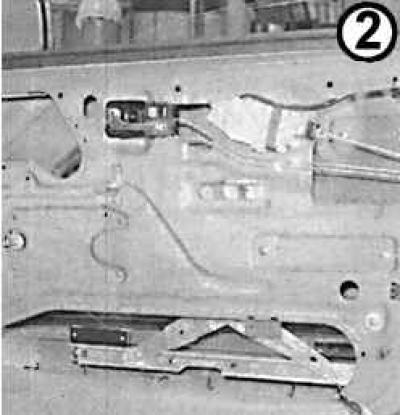

9. Для доступа к внутренним элементам двери необходимо снять пенорезиновое покрытие (1). Оно крепится клеющим слоем по краям, некоторые элементы двери могут быть прикреплены вместе с ним. В этих местах покрытие необходимо обрезать ножом, а при установке подклеить его (2 – вид двери без покрытия).

10. Установка производится в последовательности, обратной снятию.

Задняя дверь



Операции по снятию панели внутренней обивки задних дверей такие же, что и для передних дверей (см. выше). Отличие состоит в том, что блок внутренней ручки крепится двумя винтами, доступ к одному из которых возможен после снятия пепельницы.
