1. Снимите обивку двери задка (см. «Снятие и установка обивки двери задка»).
![](https://www.fordbook.ru/img/other/1370.jpg)

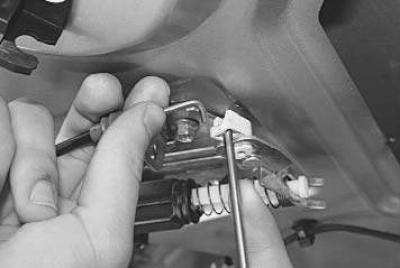

2. Подденьте отверткой и выведите из зацепления с фиксатором тягу электропривода.
![](https://www.fordbook.ru/img/other/1371.jpg)
3. Снимите с тяги на кронштейне крепления электропривода фиксатор.
![](https://www.fordbook.ru/img/other/1372.jpg)
4. Нажмите на фиксатор колодки жгута проводов электропривода…
![](https://www.fordbook.ru/img/other/1373.jpg)
5. …и отсоедините колодку выводов электропривода.
![](https://www.fordbook.ru/img/other/1374.jpg)
6. Выверните два болта крепления электропривода замка двери задка…
![](https://www.fordbook.ru/img/other/1375.jpg)
7. …и снимите электропривод в сборе с кронштейном его крепления с автомобиля.
![](https://www.fordbook.ru/img/other/1376.jpg)

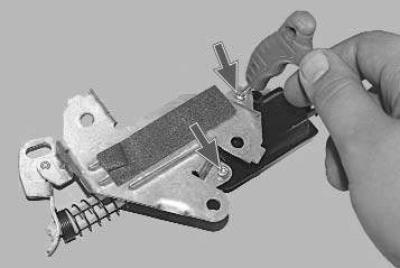

8. Выверните два винта крепления электропривода к кронштейну…
![](https://www.fordbook.ru/img/other/1377.jpg)
9. …извлеките шток электропривода из зацепления с тягой на кронштейне…
![](https://www.fordbook.ru/img/other/1378.jpg)

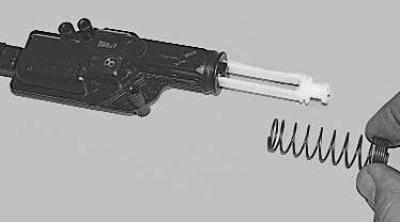

10. …и снимите со штока электропривода пружину.
11. Установите электропривод замка двери задка в порядке, обратном снятию.
Для снятия выключателя замка двери задка вам потребуется ключ TORX T20.
![](https://www.fordbook.ru/img/other/1379.jpg)

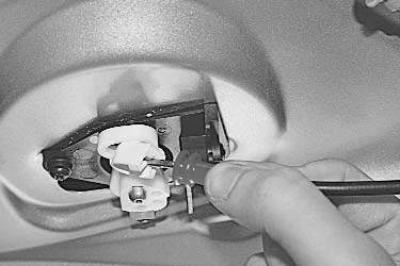

1. Выведите из зацепления с держателем оболочку троса привода замка…
![](https://www.fordbook.ru/img/other/1380.jpg)
2. …и извлеките из тяги наконечник троса вместе с его фиксатором.
![](https://www.fordbook.ru/img/other/1381.jpg)

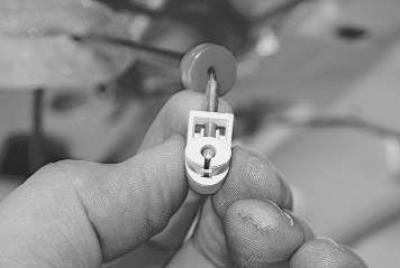

3. При необходимости снимите фиксатор с наконечника троса.
![](https://www.fordbook.ru/img/other/1382.jpg)
4. Снимите с основания выключателя тягу.
![](https://www.fordbook.ru/img/other/1383.jpg)
5. Выверните три винта крепления основания замка…
![](https://www.fordbook.ru/img/other/1384.jpg)
6. …проверните ключ в замке против часовой стрелки…
![](https://www.fordbook.ru/img/other/1385.jpg)
7. …снимите основание выключателя замка…
![](https://www.fordbook.ru/img/other/1386.jpg)
8. …и снимите цилиндр выключателя.
9. Установите выключатель замка двери задка в порядке, обратном снятию.
Для снятия замка двери задка вам потребуется ключ TORX T40.
1. Отсоедините тягу от электропривода замка двери задка (см. выше в данном подразделе).
2. Отсоедините тягу от выключателя замка (см. выше в данном подразделе).
![](https://www.fordbook.ru/img/other/1387.jpg)

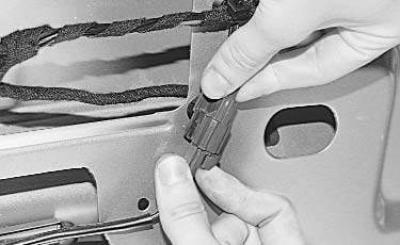

3. Нажмите на фиксатор колодки жгута проводов концевого выключателя замка…
![](https://www.fordbook.ru/img/other/1388.jpg)

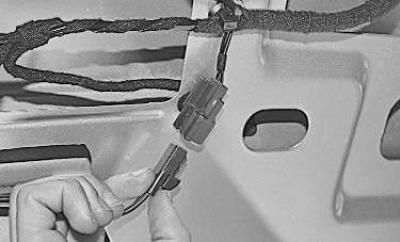

4. …и разъедините колодку.
![](https://www.fordbook.ru/img/other/1389.jpg)
5. Выверните два винта крепления…
![](https://www.fordbook.ru/img/other/1390.jpg)
6. …и снимите замок двери задка.
7. Установите замок двери задка в порядке, обратном снятию.
Для снятия защелки замка двери задка вам потребуется ключ TORX T40.
1. Снимите облицовку панели задка (см. «Снятие и установка облицовок багажника»).
![](https://www.fordbook.ru/img/other/1391.jpg)
2. Выверните два винта крепления защелки к панели задка…
![](https://www.fordbook.ru/img/other/1392.jpg)

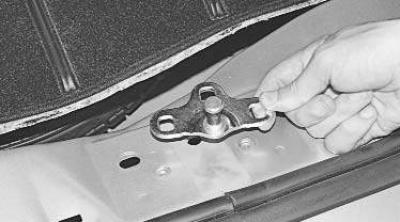

3. …и снимите защелку.
4. Установите защелку замка двери задка в порядке, обратном снятию.
![](https://www.fordbook.ru/img/other/1393.jpg)
5. Если после установки защелки захлопывание двери сопровождается ударом рычага замка о защелку, отрегулируйте положение защелки, для чего через отверстия в облицовке ослабьте два винта крепления защелки и, перемещая защелку в поперечном или продольном направлении, добейтесь безударного захлопывания двери. После этого затяните винты крепления защелки.
