Замена замка, защелки и кнопки открывания замка двери задка

            0

Вам потребуются: ключи TORX Т30 и Т40, отвертки с плоским и крестообразным лезвиями.

Для снятия замка двери задка выполните следующее.

1. Откройте дверь задка.

2. Снимите нижнюю часть обивки двери задка (см. «Снятие и установка обивки двери задка»).

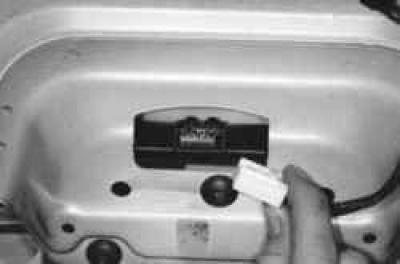

3. Отсоедините от замка двери задка колодку жгута проводов.

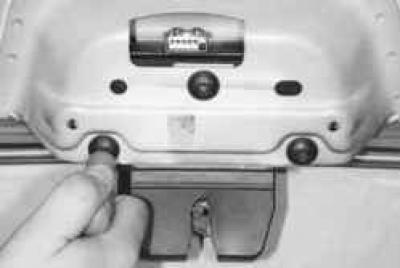

4. Выверните три винта крепления замка к внутренней панели двери…

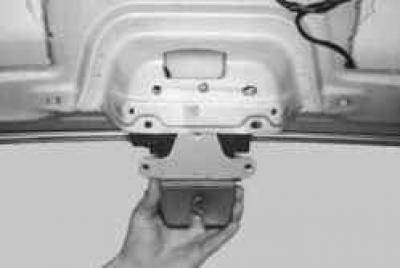

5. …и снимите замок.

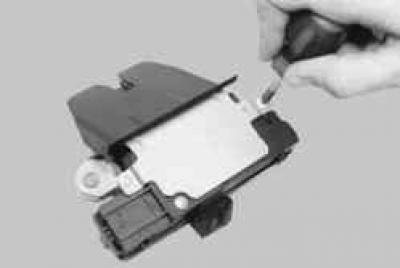

6. При необходимости замены электропривода замка выверните два винта его крепления к механизму замка…



7. …отожмите отверткой фиксатор…

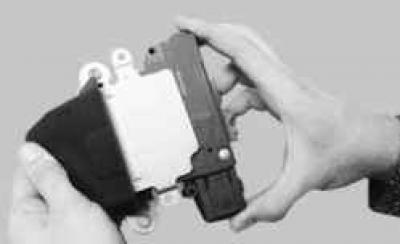

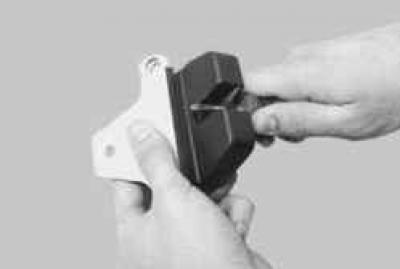

8. …и разъедините электропривод и механизм замка.

9. Соберите и установите замок двери задка в порядке, обратном разборке и снятию.



ПРЕДУПРЕЖДЕНИЕ: Перед сборкой замка «зарядите» его механизм, утопив его рычаг до щелчка, иначе при установке электропривода рычаг сломается.



10. Установите нижнюю часть обивки двери задка (см. «Снятие и установка обивки двери задка»).

Для снятия защелки замка двери задка выполните следующее.

1. Снимите облицовку панели задка (см. «Снятие и установка облицовок багажника»).

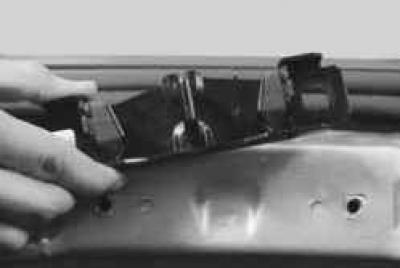

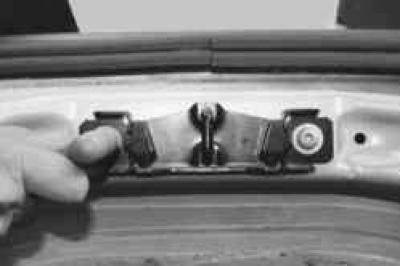

2. Выверните два винта крепления защелки к панели задка…



3. …и снимите защелку.

4. Установите защелку замка двери задка в порядке, обратном снятию.

5. Установите облицовку панели задка.

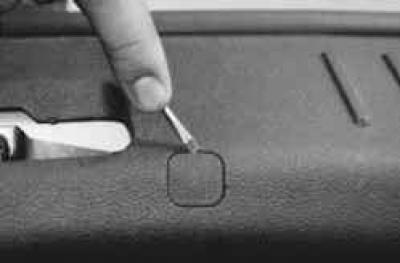

6. Если захлопывание двери задка сопровождается ударом рычага замка о защелку, отрегулируйте положение защелки, для чего изнутри багажника подденьте отверткой…

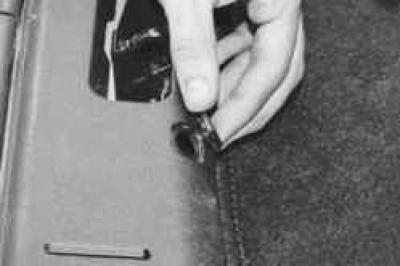

7. …и снимите заглушки в облицовке панели задка, расположенные над винтами крепления защелки справа…



8. …и слева от окна для прохода замка в облицовке.

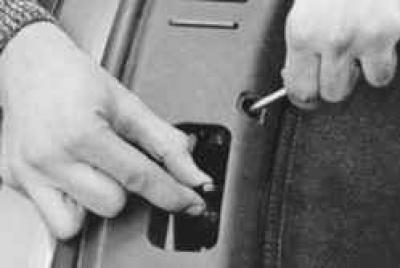

9. Через отверстия в облицовке ослабьте два винта крепления защелки и, перемещая защелку в поперечном или продольном направлении, добейтесь безударного захлопывания двери. После этого затяните винты крепления защелки.


10. Установите заглушки отверстий в облицовке панели задка.

Для снятия кнопки отпирания замка двери задка выполните следующее.

1. Снимите декоративную накладку двери задка (см. «Снятие и установка декоративной накладки двери задка»).

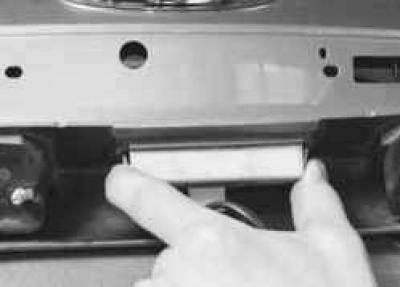

2. Сожмите фиксаторы, расположенные по бокам кнопки отпирания замка двери задка…

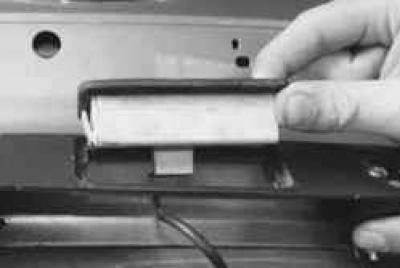

3. …и извлеките кнопку из гнезда накладки.

4. Установите детали в порядке, обратном снятию.
