Вам потребуются: ключи «на 8», «на 10», «на 13», отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

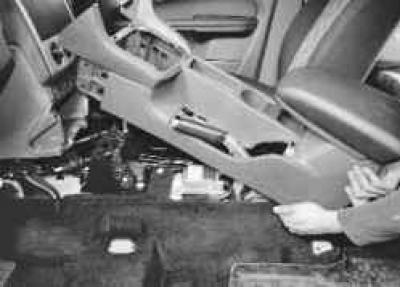

2. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).
ПРИМЕЧАНИЕ: Сиденье водителя снято для наглядности. Для получения доступа к креплениям облицовки и рычага стояночного тормоза снимать сиденье не требуется.

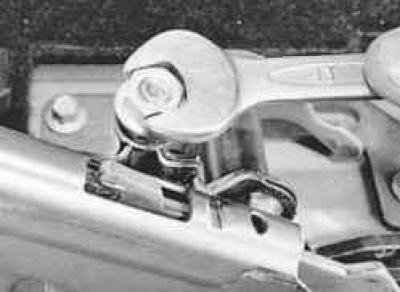

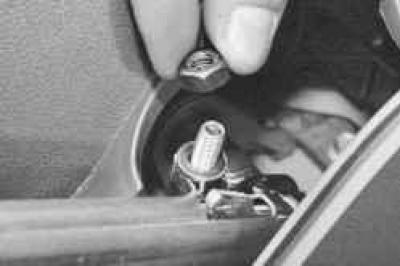

3. Опустите рычаг стояночного тормоза вниз до упора, полностью отверните и снимите с резьбового наконечника переднего троса контргайку…
4. …регулировочную гайку…

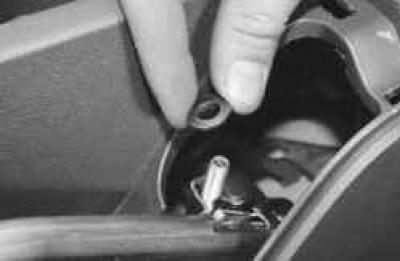

5. …и плоскую шайбу.

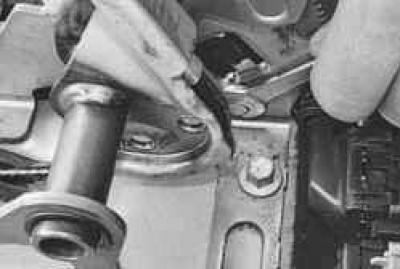

6. Отверткой отогните фиксатор оболочки переднего троса привода стояночного тормоза.
7. Выверните болт крепления выключателя сигнальной лампы состояния тормозной системы и включения стояночного тормоза к кронштейну рычага привода стояночного тормоза…

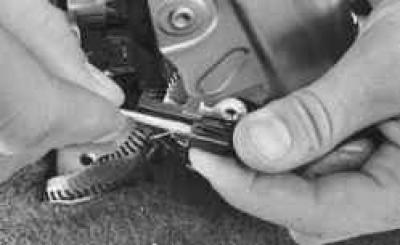

8. …отожмите отверткой фиксатор колодки жгута проводов…

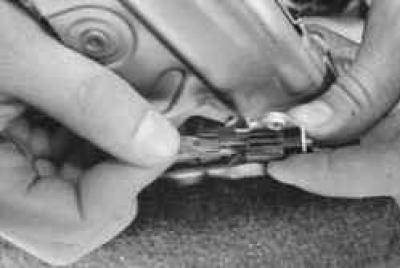

9. …отсоедините колодку и снимите выключатель.

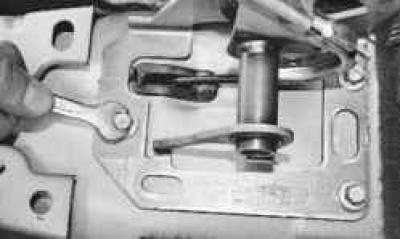

10. Выверните три болта крепления рычага привода стояночного тормоза к основанию кузова…

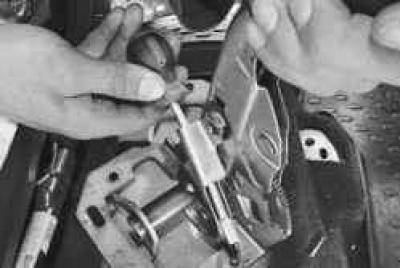

11. …приподняв рычаг, вытолкните отверткой наконечник троса из направляющей в рычаге…

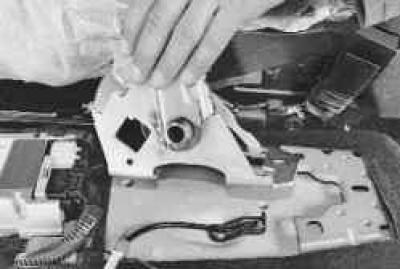

12. …и снимите рычаг.
13. Перед установкой на автомобиль смажьте консистентной смазкой зубчатый сектор рычага.
14. Установите рычаг в порядке, обратном снятию, и отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
