Вам потребуются: ключ «на 7», торцовая головка «на 10», пассатижи, отвертка с плоским лезвием.
![](https://www.fordbook.ru/img/focus/11504.jpg)

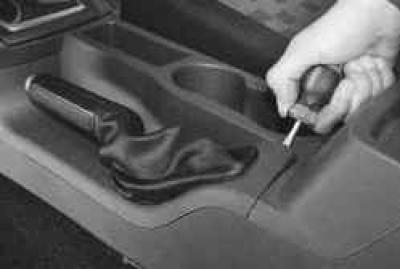

1. Подденьте отверткой край рамки чехла рычага привода стояночного тормоза…
![](https://www.fordbook.ru/img/focus/11505.jpg)

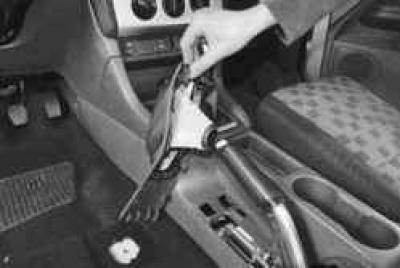

2. …отсоедините рамку от облицовки тоннеля пола, преодолевая упругое сопротивление ее фиксаторов, и снимите чехол с рычага.
![](https://www.fordbook.ru/img/focus/11506.jpg)

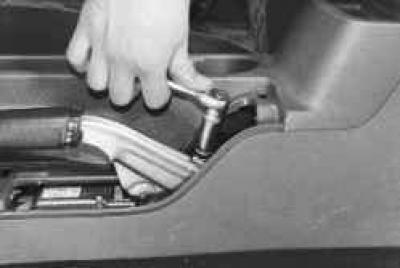

3. Полностью ослабьте натяжение переднего троса привода стояночного тормоза, для чего отверните и снимите контргайку с резьбового наконечника троса, а регулировочную гайку отверните до самого конца наконечника, но не отворачивайте гайку полностью (см. «Регулировка привода стояночного тормоза»).
4. Снизу автомобиля снимите термоэкран дополнительного глушителя (см. «Снятие и установка термоэкранов»).
![](https://www.fordbook.ru/img/focus/11507.jpg)
5. Сдвиньте назад нижний наконечник троса в уравнителе…
![](https://www.fordbook.ru/img/focus/11508.jpg)

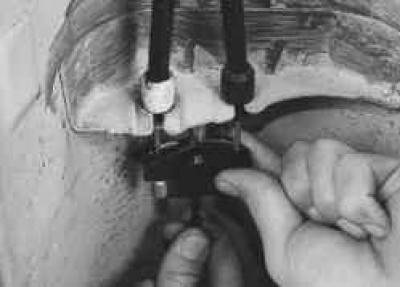

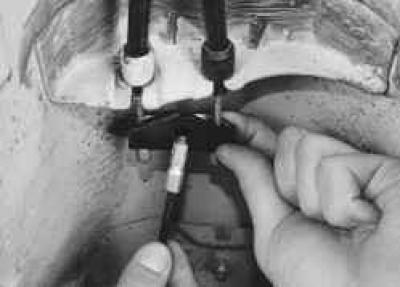

6. …и, повернув трос вниз, извлеките его наконечник из уравнителя.
![](https://www.fordbook.ru/img/focus/11509.jpg)

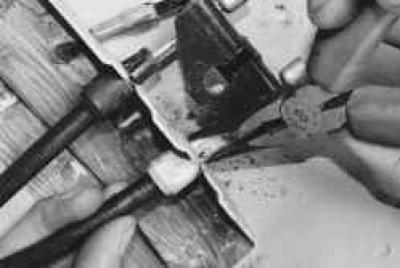

7. Сжав пассатижами фиксаторы передних упоров оболочек задних тросов…
![](https://www.fordbook.ru/img/focus/11510.jpg)

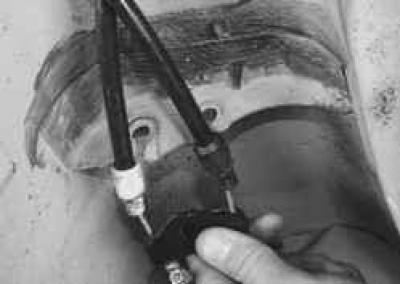

8. …извлеките упоры из кронштейна на кузове.
![](https://www.fordbook.ru/img/focus/11511.jpg)

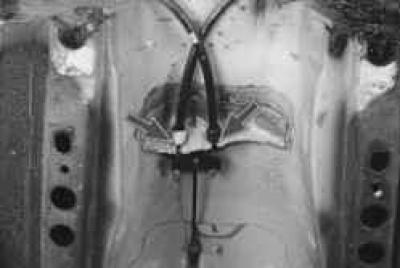

ПРИМЕЧАНИЕ: Обратите внимание на то, что упоры оболочек тросов разного цвета, а сами тросы установлены в кронштейн крест-накрест (правый задний трос с упором белого цвета установлен в левое отверстие кронштейна, а левый трос с упором черного цвета — в правое отверстие).
![](https://www.fordbook.ru/img/focus/11512.jpg)

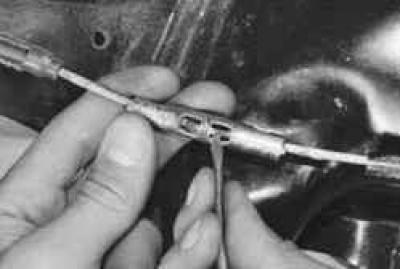

9. Отогните упоры в соединительных муфтах задних тросов…
![](https://www.fordbook.ru/img/focus/11513.jpg)
10. …и, сдвинув наконечники вглубь муфт…
![](https://www.fordbook.ru/img/focus/11514.jpg)

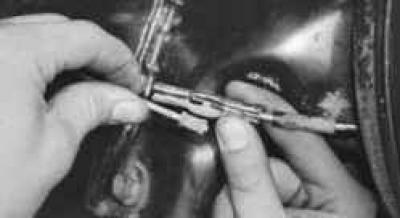

11. …отсоедините от муфт тросы.
![](https://www.fordbook.ru/img/focus/11515.jpg)

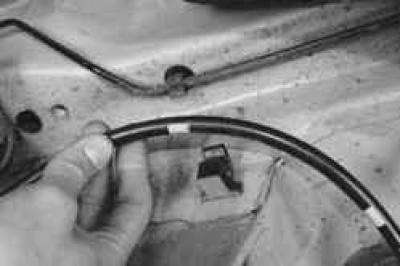

12. Извлеките оболочку правого троса из пластмассового держателя на кузове.
![](https://www.fordbook.ru/img/focus/11516.jpg)

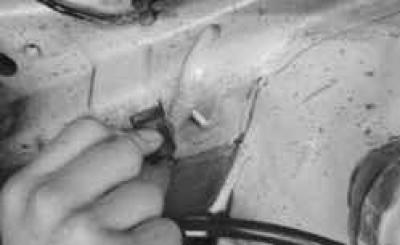

ПРИМЕЧАНИЕ: Поврежденный держатель замените, свинтив его со шпильки на кузове.
![](https://www.fordbook.ru/img/focus/11517.jpg)

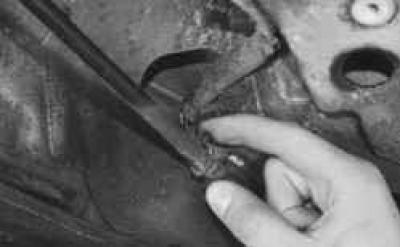

13. Отогните стальной держатель оболочки левого троса…
![](https://www.fordbook.ru/img/focus/11518.jpg)

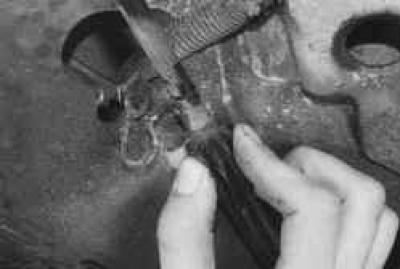

14. …и извлеките трос из держателя.
![](https://www.fordbook.ru/img/focus/11519.jpg)

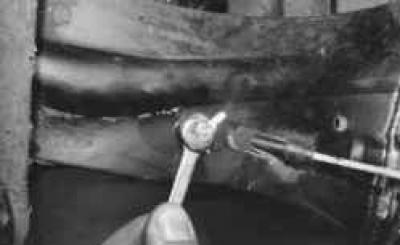

15. Выверните по одному болту крепления держателей тросов к рычагам задней подвески…
![](https://www.fordbook.ru/img/focus/11520.jpg)

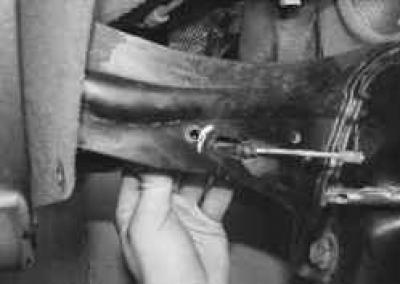

16. …и, протянув держатели внутрь рычагов…
![](https://www.fordbook.ru/img/focus/11521.jpg)

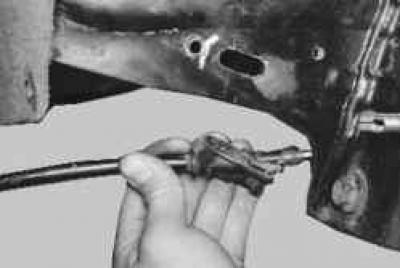

17. …снимите задние тросы с автомобиля.
18. Для замены удлинителя заднего троса, установленного внутри тормозного механизма заднего колеса, снимите тормозные колодки механизма (см. «Замена тормозных колодок тормозного механизма заднего колеса»).
![](https://www.fordbook.ru/img/focus/11522.jpg)

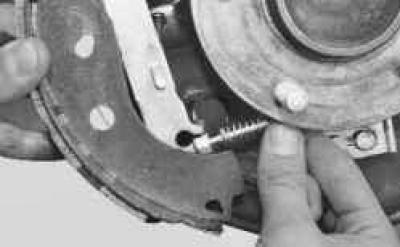

19. Отсоедините наконечник удлинителя троса от разжимного рычага стояночного тормоза.
![](https://www.fordbook.ru/img/focus/11523.jpg)
20. Сожмите пассатижами фиксаторы держателя удлинителя…
![](https://www.fordbook.ru/img/focus/11524.jpg)

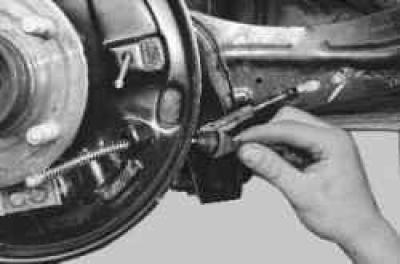

21. …и, протолкнув держатель в отверстие щита тормоза, снимите удлинитель заднего троса.
22. Установите детали в порядке, обратном снятию.
23. Отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
