Снятие стального дополнительного термоэкрана катколлектора описано в процессе снятия катколлектора (см. «Снятие, установка катколлектора и замена его прокладки»). Снятие остальных термоэкранов описано в данном подразделе.
Вам потребуются: торцовая головка «на 10», ключ TORX T20.
ПРИМЕЧАНИЕ: Для получения доступа к креплению термоэкранов основного и дополнительного глушителей, а также выхлопной трубы необходимо снять с автомобиля основной и дополнительный глушители (см. «Замена основного и дополнительного глушителей»).
Для снятия термоэкрана основного глушителя выполните следующее.
![](https://www.fordbook.ru/img/focus/10849.jpg)

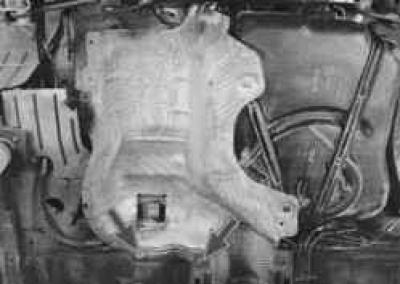

1. Отверните две гайки крепления прижимной пластины, которыми одновременно прикреплены к днищу кузова передний край термоэкрана основного глушителя и левый край задней части термоэкрана дополнительного глушителя…
![](https://www.fordbook.ru/img/focus/10850.jpg)

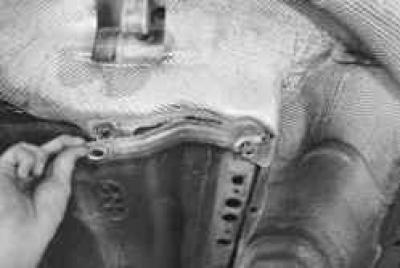

2. …и снимите пластину.
![](https://www.fordbook.ru/img/focus/10851.jpg)

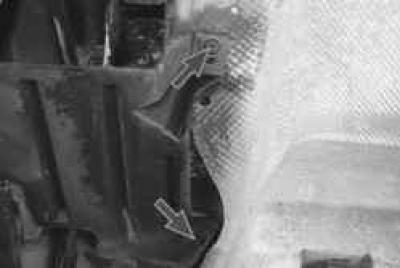

3. Выверните два винта крепления защитного щитка, одним из которых прикреплен термоэкран основного глушителя…
![](https://www.fordbook.ru/img/focus/10852.jpg)

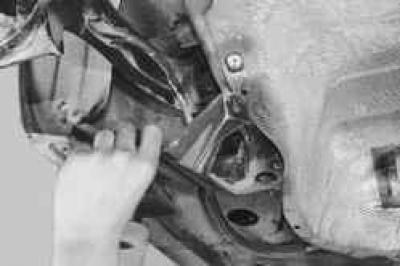

4. …и снимите щиток.
![](https://www.fordbook.ru/img/focus/10853.jpg)

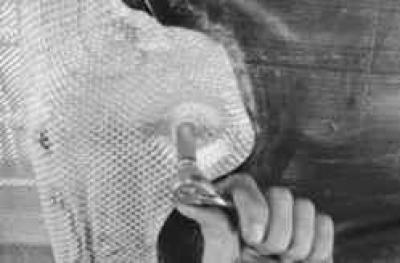

5. Отверните заднюю…
![](https://www.fordbook.ru/img/focus/10854.jpg)

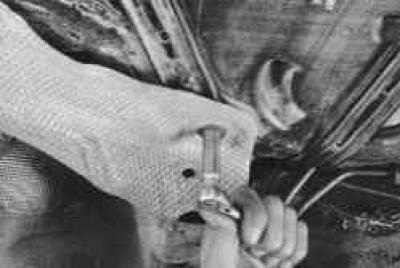

6. …и переднюю гайки крепления термоэкрана основного глушителя к хомуту крепления топливного бака…
![](https://www.fordbook.ru/img/focus/10855.jpg)

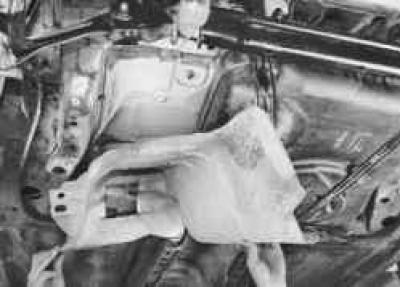

7. …и снимите термоэкран.
8. Установите термоэкран основного глушителя в порядке, обратном снятию.
Для снятия термоэкрана выхлопной трубы выполните следующее.
![](https://www.fordbook.ru/img/focus/10856.jpg)
1. Отверните три гайки крепления и снимите термоэкран.
2. Установите термоэкран выхлопной трубы в порядке, обратном снятию.
Для снятия задней части термоэкрана дополнительного глушителя выполните следующее.
1. Снимите термоэкран основного глушителя (см. выше в данном подразделе).
![](https://www.fordbook.ru/img/focus/10857.jpg)

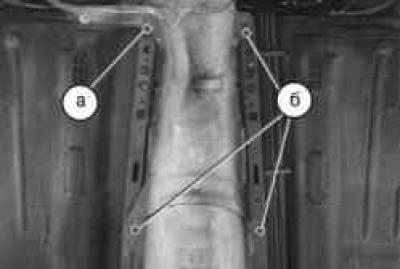

2. Отверните остальные три гайки б крепления задней части термоэкрана дополнительного глушителя…
ПРИМЕЧАНИЕ: Гайку а крепления задней части термоэкрана дополнительного глушителя отворачивают в процессе снятия термоэкрана основного глушителя.
ПРИМЕЧАНИЕ: Двумя передними гайками б одновременно прикреплена передняя часть термоэкрана дополнительного глушителя.
![](https://www.fordbook.ru/img/focus/10858.jpg)

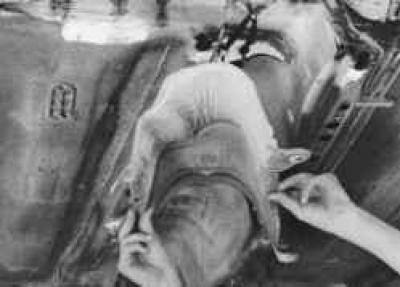

3. …и снимите заднюю часть термоэкрана дополнительного глушителя.
4. Установите заднюю часть термоэкрана дополнительного глушителя в порядке, обратном снятию.
Для снятия передней части термоэкрана дополнительного глушителя выполните следующее.
![](https://www.fordbook.ru/img/focus/10859.jpg)

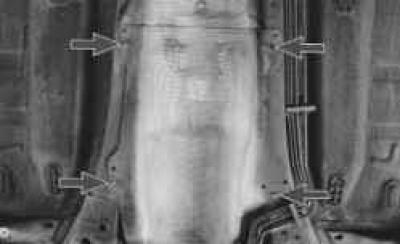

1. Отверните четыре гайки крепления передней части термоэкрана дополнительного глушителя в ее средней части…
![](https://www.fordbook.ru/img/focus/10860.jpg)

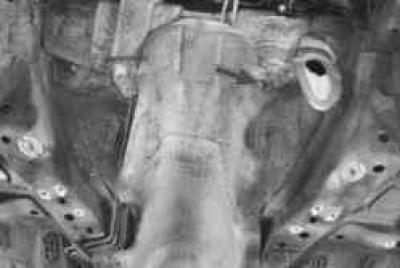

2. …одну гайку крепления в ее передней части и снимите переднюю часть термоэкрана дополнительного глушителя.
3. Установите переднюю часть термоэкрана дополнительного глушителя в порядке, обратном снятию.
