Снятие и установка термоэкранов (Мондео 4)

Во время работы двигателя система выпуска отработавших газов нагревается до высокой температуры. Поэтому при сильном механическом повреждении термоэкранов, установленных над элементами системы, обязательно замените их. Помимо снижения уровня комфорта в салоне, неисправность термоэкранов может привести к обугливанию термошумоизоляции пола кузова.

Вам потребуются: торцовая головка «на 10», ключ TORX T20.

Для снятия термоэкрана основного глушителя выполните следующее.

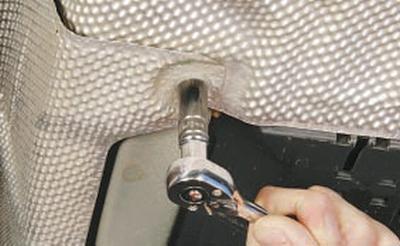

1. Отверните заднюю…

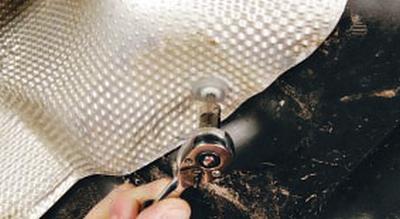

2….и переднюю гайки крепления термоэкрана основного глушителя к хомуту крепления топливного бака…



3….извлеките пластмассовый держатель крепления термоэкрана…

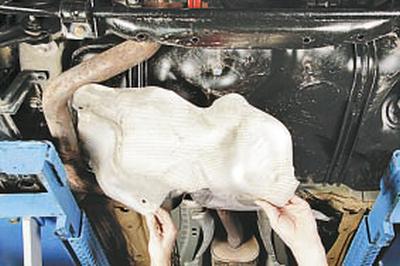

4….и снимите термоэкран.

5. Аналогичным образом снимите остальные термоэкраны.

ПРИМЕЧАНИЕ: Все остальные термоэкраны закреплены аналогичным образом. Различие только в месторасположении точек крепления.

6. Установите термоэкраны в порядке, обратном снятию.
