ПРИМЕЧАНИЕ: Замена передних ремней безопасности показана на примере ремня безопасности водителя. Ремень безопасности переднего пассажира заменяют аналогично.
Вам потребуется ключ TORX T50.
1. Ремни безопасности оборудованы преднатяжителями, поэтому отсоедините провод от клеммы «минус» аккумуляторной батареи.
ПРЕДУПРЕЖДЕНИЕ: После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее 10 мин, только после этого можно приступить к снятию ремня безопасности, оснащенного преднатяжителем.
ПРЕДУПРЕЖДЕНИЕ: Разборка преднатяжителей ремней запрещается.
ПРЕДУПРЕЖДЕНИЕ: Не допускается падение замков ремней с преднатяжителями и попадание в них воды и масла.
ПРЕДУПРЕЖДЕНИЕ: Не допускается воздействие на преднатяжители ремней температуры выше 95°C.

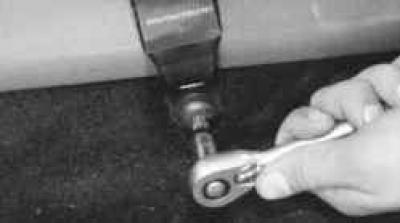

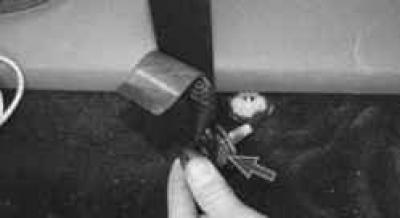

2. Выверните винт нижнего крепления ремня безопасности.
ПРИМЕЧАНИЕ: На винте установлена дистанционная втулка, не потеряйте ее.
3. Снимите обе части облицовки центральной стойки (см. «Снятие и установка облицовок салона»).

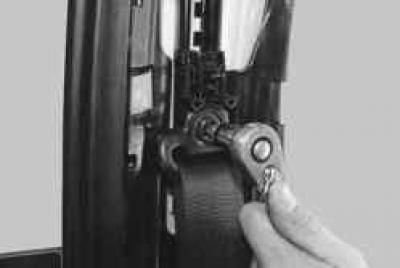

4. Выверните винт верхнего крепления ремня и отсоедините пряжку ремня от обоймы узла регулировки положения ремня по высоте.
ПРИМЕЧАНИЕ: На винте установлена плоская шайба, не потеряйте ее.

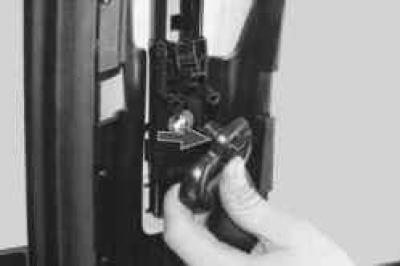

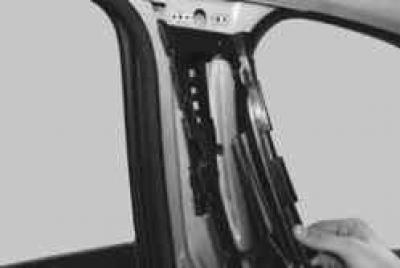

5. Снимите держатель верхней части облицовки центральной стойки.
ПРИМЕЧАНИЕ: Два нижних пистона крепления держателя были извлечены в процессе снятия нижней части облицовки центральной стойки.

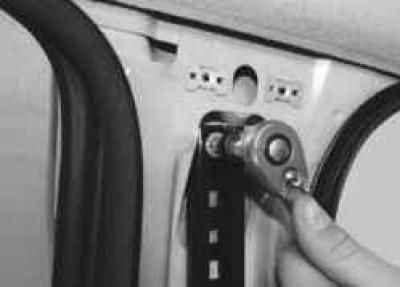

6. Выверните винт крепления узла для регулировки положения ремня по высоте…

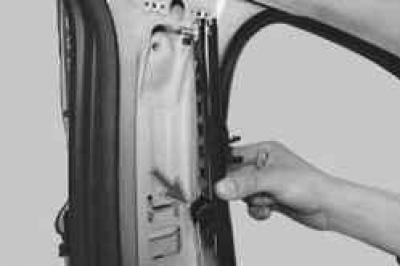

7. …и снимите узел для регулировки, выведя движением вверх его фиксаторы из пазов стойки.

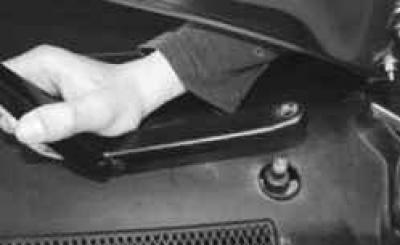

8. Выверните винт крепления инерционной катушки…
9. …и извлеките катушку из стойки кузова.

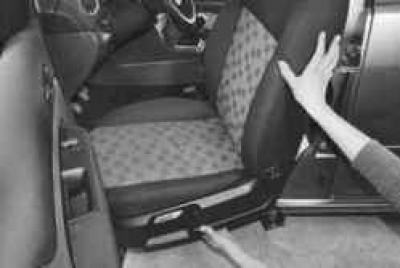

10. Для снятия замка переднего ремня безопасности необходимо снять с автомобиля сиденье (см. «Снятие и установка переднего сиденья»), так как при установленном сиденье нет доступа к колодкам жгута проводов преднатяжителя ремня и держателям жгута на основании подушки сиденья.

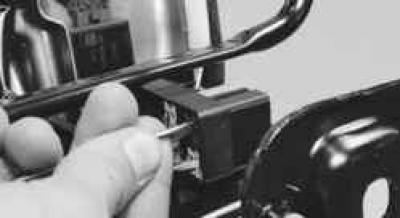

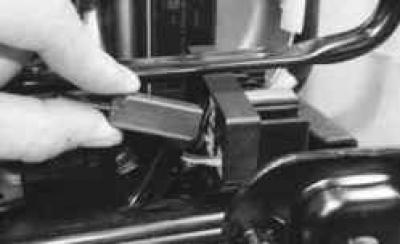

11. Положите сиденье набок и, отжав отверткой фиксатор…

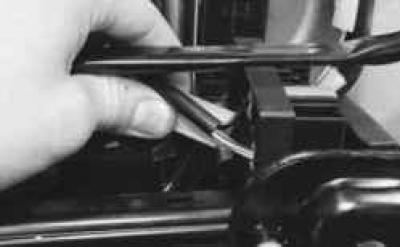

12. …отсоедините от общей колодки розовую…
13. …и желтую колодки проводов преднатяжителя.
14. Извлеките провода преднатяжителя из трех держателей, расположенных снизу на основании подушки сиденья.

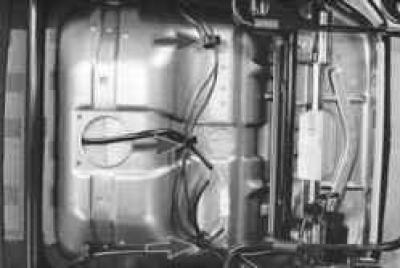

ПРИМЕЧАНИЕ: Так расположены на основании подушки сиденья держатели проводов.

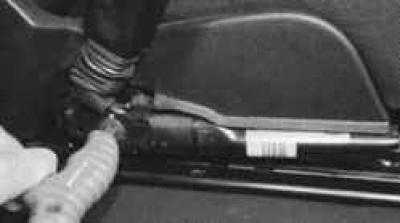

15. Выверните винт крепления замка ремня безопасности к сиденью…
16. …и снимите замок.
17. Установите детали в порядке, обратном снятию.
