ПРИМЕЧАНИЕ: Показаны снятие и установка облицовок с левой стороны салона. Облицовки с правой стороны снимают аналогично.
ПРИМЕЧАНИЕ: Снятие облицовок салона показано в последовательности, обратной их установке на автомобиль. Попытка снять их в другой последовательности не приведет к желаемому результату, так как каждая предыдущая облицовка удерживает своими краями последующие или закрывает крепление.
![](https://www.fordbook.ru/img/focus/12067.jpg)

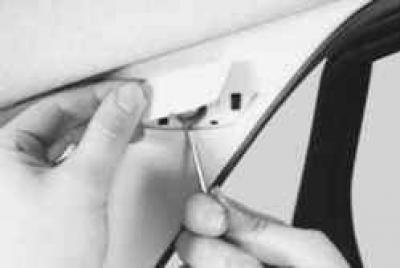

1. Поддев отверткой, снимите декоративную заглушку верхней части облицовки задней стойки, преодолевая упругое сопротивление ее фиксаторов.
![](https://www.fordbook.ru/img/focus/12068.jpg)

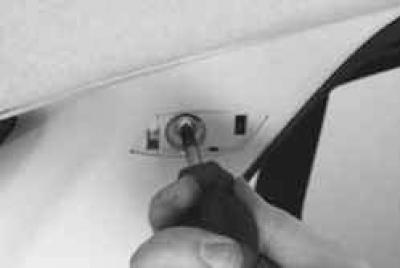

2. Выверните винт крепления…
![](https://www.fordbook.ru/img/focus/12069.jpg)

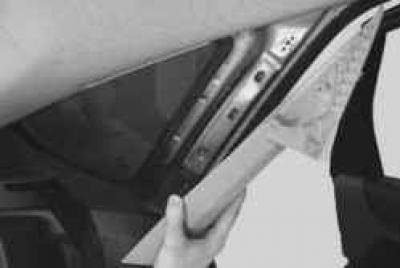

3. …и снимите верхнюю часть облицовки задней стойки, преодолевая упругое сопротивление ее держателей.
4. Перед снятием нижней части обивки задней стойки снимите верхнюю часть облицовки задней стойки (см. выше пп. 1–3) и среднюю обивку боковины (см. «Снятие и установка облицовок багажника»).
![](https://www.fordbook.ru/img/focus/12070.jpg)

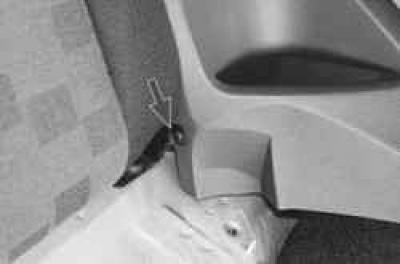

5. Откиньте вперед подушку заднего сиденья и извлеките нижний пистон крепления нижней части облицовки задней стойки.
![](https://www.fordbook.ru/img/focus/12071.jpg)
ПРИМЕЧАНИЕ: Пистоны удобнее всего извлекать специальным съемником.
![](https://www.fordbook.ru/img/focus/12072.jpg)

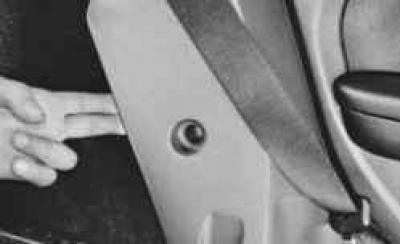

6. Откиньте вперед спинку заднего сиденья и отведите задний край нижней части облицовки задней стойки настолько, чтобы верхний пистон ее крепления вышел из отверстия в кузове.
![](https://www.fordbook.ru/img/focus/12073.jpg)

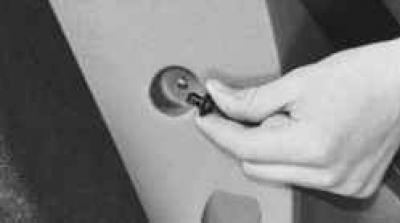

7. Извлеките пистон…
![](https://www.fordbook.ru/img/focus/12074.jpg)

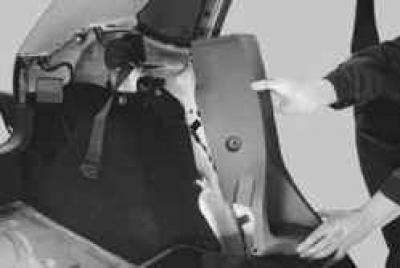

8. …и снимите нижнюю часть облицовки задней стойки.
![](https://www.fordbook.ru/img/focus/12075.jpg)

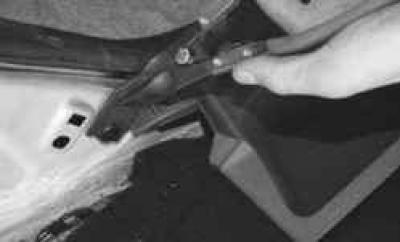

9. Извлеките задний пистон крепления задней облицовки порога.
![](https://www.fordbook.ru/img/focus/12076.jpg)

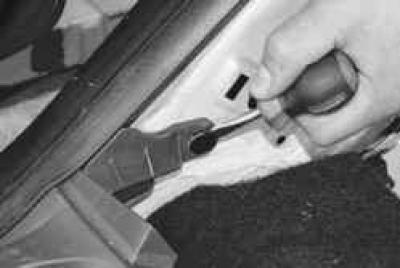

ПРИМЕЧАНИЕ: При отсутствии специального съемника пистоны можно извлекать, аккуратно поддевая их отверткой.
![](https://www.fordbook.ru/img/focus/12077.jpg)

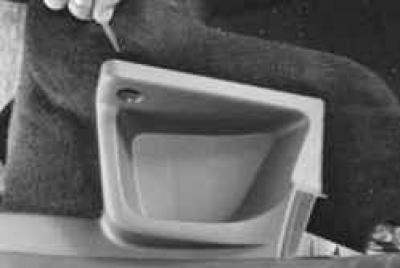

10. Откиньте вперед подушку заднего сиденья и отверткой отожмите вбок верхнюю часть задней облицовки порога настолько, чтобы пистон крепления вышел из отверстия в кузове.
![](https://www.fordbook.ru/img/focus/12078.jpg)

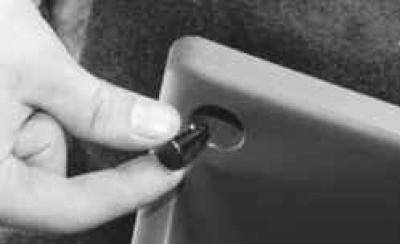

11. Извлеките пистон…
![](https://www.fordbook.ru/img/focus/12079.jpg)

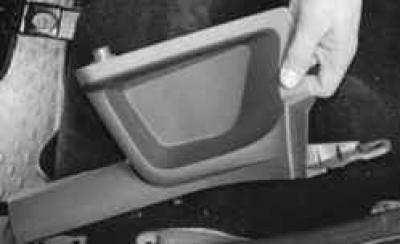

12. …и снимите заднюю облицовку порога.
![](https://www.fordbook.ru/img/focus/12080.jpg)

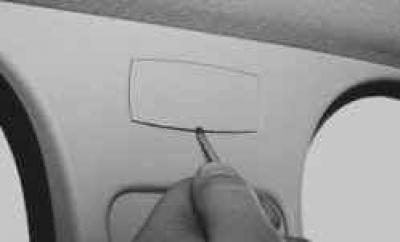

13. Поддев отверткой, снимите декоративную заглушку верхней части облицовки центральной стойки, преодолевая упругое сопротивление ее фиксаторов.
![](https://www.fordbook.ru/img/focus/12081.jpg)

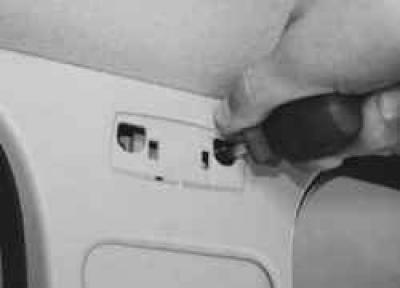

14. Выверните два винта крепления…
![](https://www.fordbook.ru/img/focus/12082.jpg)

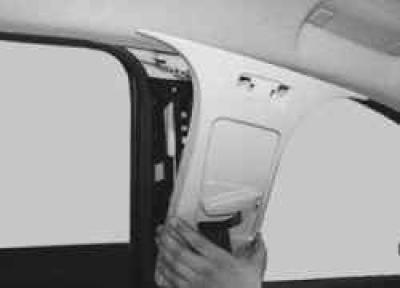

15. …и отсоедините верхнюю часть облицовки от стойки, преодолевая упругое сопротивление ее держателей.
16. Выверните болт нижнего крепления ремня безопасности (см. «Замена переднего ремня безопасности»).
![](https://www.fordbook.ru/img/focus/12083.jpg)

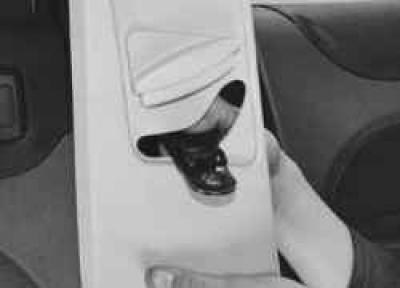

17. Снимите верхнюю часть облицовки центральной стойки, пропустив пряжку нижнего крепления ремня безопасности в отверстие облицовки.
![](https://www.fordbook.ru/img/focus/12084.jpg)

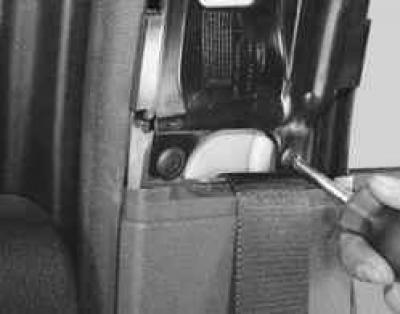

18. Выверните два винта крепления нижней части облицовки центральной стойки…
![](https://www.fordbook.ru/img/focus/12085.jpg)

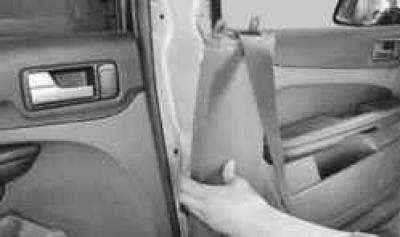

19. …отсоедините нижнюю часть от стойки, преодолевая упругое сопротивление пружинных фиксаторов…
![](https://www.fordbook.ru/img/focus/12086.jpg)

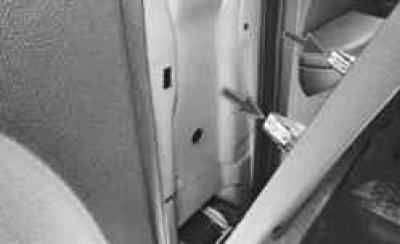

ПРИМЕЧАНИЕ: Нижняя часть облицовки центральной стойки прикреплена к стойке двумя пружинными фиксаторами. Если фиксаторы остались в отверстиях стойки, извлеките их оттуда и установите на нижнюю часть облицовки. Деформированные или сломанные фиксаторы замените.
![](https://www.fordbook.ru/img/focus/12087.jpg)

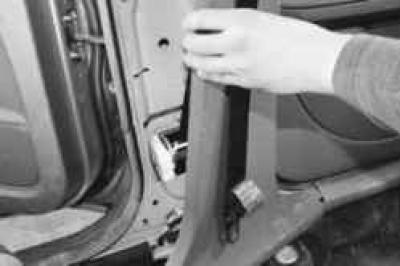

20. …и снимите нижнюю часть облицовки центральной стойки.
![](https://www.fordbook.ru/img/focus/12088.jpg)

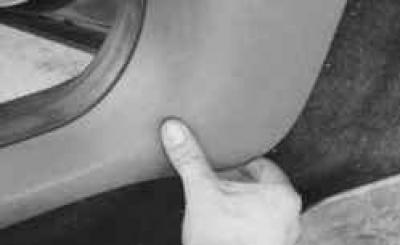

21. Потяните на себя нижний…
![](https://www.fordbook.ru/img/focus/12089.jpg)

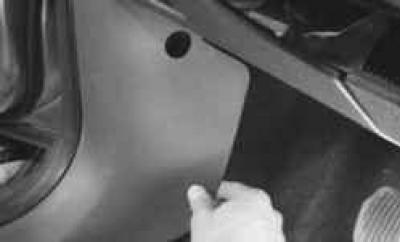

22. …и передний края передней облицовки порога…
ПРИМЕЧАНИЕ: Передняя облицовка порога изготовлена за одно целое с передней облицовкой боковины.
![](https://www.fordbook.ru/img/focus/12090.jpg)

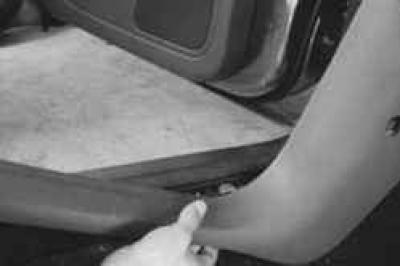

23. …и снимите облицовку, преодолевая упругое сопротивление ее фиксаторов.
![](https://www.fordbook.ru/img/focus/12091.jpg)

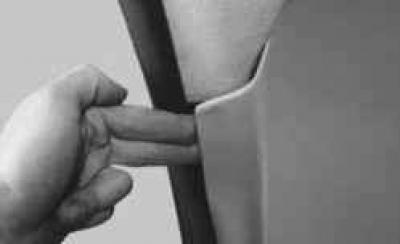

24. Подденьте верхний край облицовки передней стойки…
![](https://www.fordbook.ru/img/focus/12092.jpg)

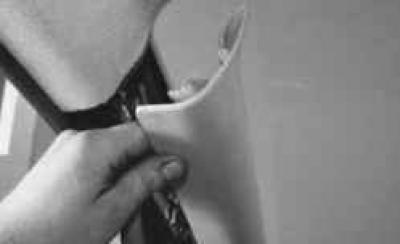

25. …преодолевая упругое сопротивление, отсоедините от стойки верхний…
![](https://www.fordbook.ru/img/focus/12093.jpg)

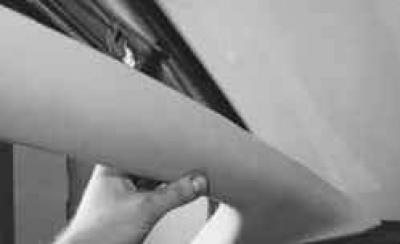

26. …и нижний держатели облицовки и снимите облицовку.
27. Установите детали в порядке, обратном снятию.
