1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
![](https://www.fordbook.ru/img/focus/12045.jpg)

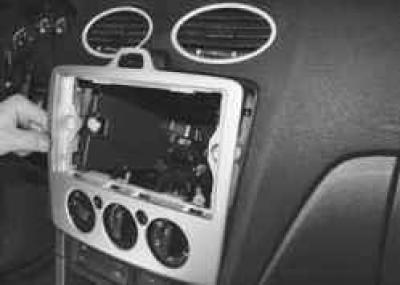

2. Снимите центральную накладку панели приборов (см. «Снятие и установка панели приборов»).
![](https://www.fordbook.ru/img/focus/12046.jpg)
3. Выверните два винта крепления блока управления системой отопления (кондиционирования) и вентиляции салона к панели приборов и отведите блок от панели.
![](https://www.fordbook.ru/img/focus/12047.jpg)

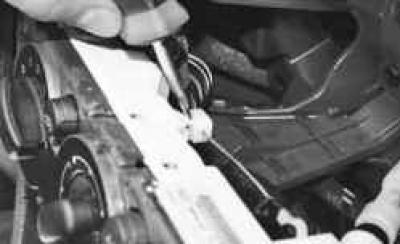

4. Подденьте отверткой держатель троса управления заслонками регулирования температуры поступающего в салон воздуха, преодолевая упругое сопротивление, выведите его из гнезда блока…
![](https://www.fordbook.ru/img/focus/12048.jpg)

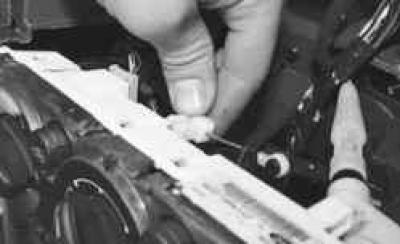

5. …и отсоедините от блока.
![](https://www.fordbook.ru/img/focus/12049.jpg)
6. Снимите с пальца сектора управления заслонками регулирования температуры поступающего в салон воздуха наконечник троса, преодолевая упругое сопротивление пластмассовых деталей.
![](https://www.fordbook.ru/img/focus/12050.jpg)

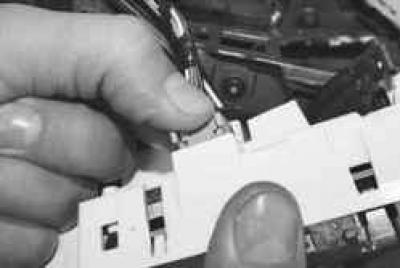

7. Извлеките из привода управления заслонкой распределения потоков воздуха наконечник гибкого вала привода, преодолевая упругое сопротивление пластмассовых деталей.
![](https://www.fordbook.ru/img/focus/12051.jpg)
8. Сжав фиксаторы, отсоедините от блока общую колодку жгутов проводов выключателей кондиционера и режима рециркуляции…
![](https://www.fordbook.ru/img/focus/12052.jpg)
9. …колодку жгута проводов переключателя режимов работы вентилятора…
![](https://www.fordbook.ru/img/focus/12053.jpg)

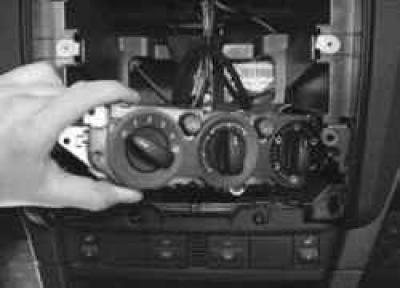

10. …и снимите блок управления системой отопления (кондиционирования) и вентиляции салона.
11. Установите блок управления системой отопления (кондиционирования) и вентиляции салона и все снятые детали в порядке, обратном снятию.
