Замена неподвижного остекления кузова

            0

Стекла ветрового окна, окна задка (двери задка) и окон боковин вклеены в проемы кузова. Их заменяют одинаковыми приемами, поэтому работа показана на примере стекла ветрового окна.



Вам потребуются: отвертка с плоским лезвием, шило, нож, набор для вклейки стекол.

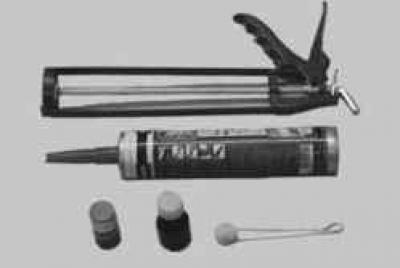

Так выглядит набор для вклейки стекол. Он состоит из тубы с клеем, наконечника тубы, активатора/очистителя, грунта.

ПРИМЕЧАНИЕ: В инструкциях по применению наборов разных производителей могут быть незначительные различия. В связи с этим при выполнении данной операции ориентируйтесь на инструкцию к приобретенному вами набору.

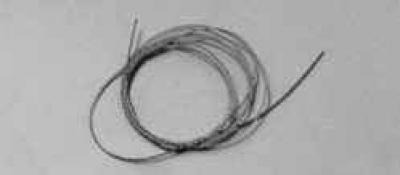

ПОЛЕЗНЫЙ СОВЕТ: Для снятия вклеенного стекла удобно пользоваться стальной струной.

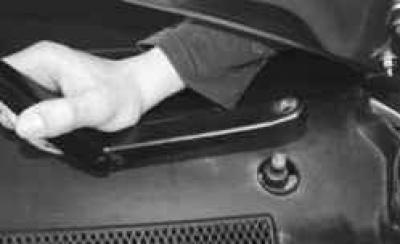

1. Откройте капот и снимите рычаги стеклоочистителя ветрового окна вместе со щетками (см. «Замена рычагов стеклоочистителя ветрового окна»).

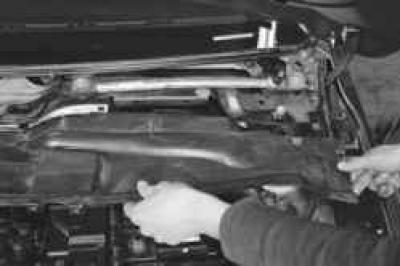

2. Снимите решетку короба воздухопритока и расположенный под ней водоотводящий щиток (см. «Снятие и установка решетки короба воздухопритока и водоотводящего щитка»). Закройте капот.

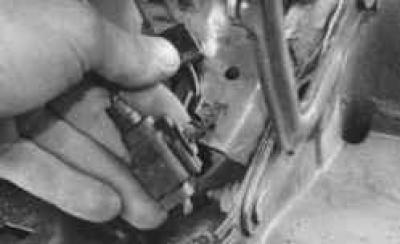

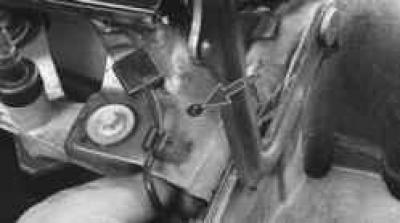

3. Протолкнув в отверстие щита передка держатель колодки жгута проводов токообогрева стекла ветрового окна…

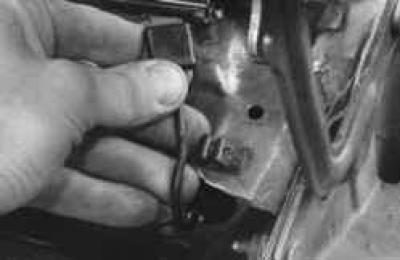

4. …извлеките колодку из-под усилителя щита.




5. Выньте жгут проводов токообогрева из держателя…

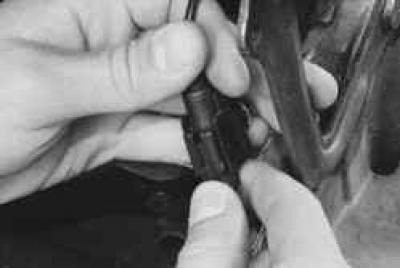

6. …и, отжав фиксатор…

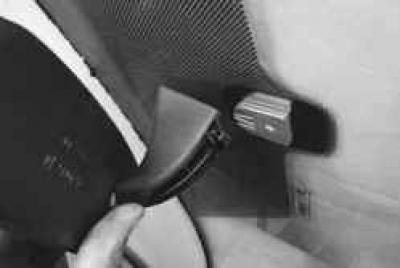

7. …разъедините колодку.

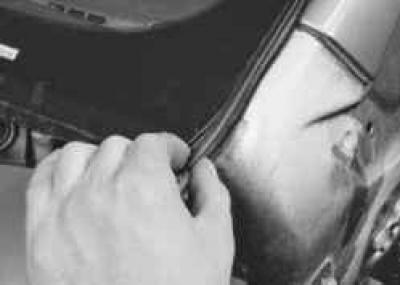

8. Снимите с кромки стекла нижний уплотнитель…

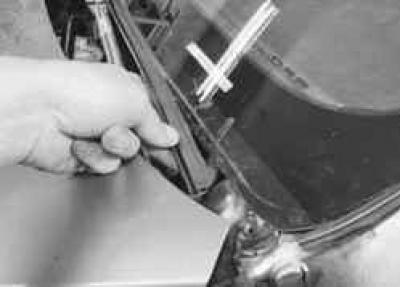

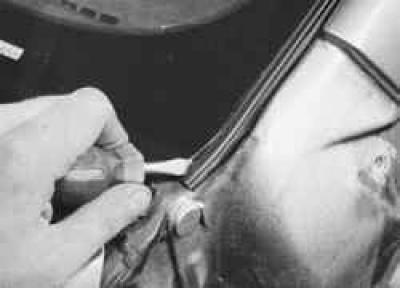

9. …и, поддев отверткой…



10. …снимите окантовку стекла, сдвигая ее со стекла и вынимая из паза проема окна.

11. Откройте обе передние двери.

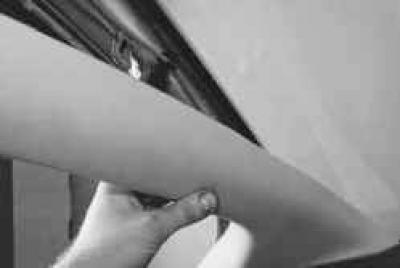

12. Снимите облицовки передних стоек (см. «Снятие и установка облицовок салона»).



13. Снимите внутреннее зеркало заднего вида (см. «Снятие и установка внутреннего зеркала»).

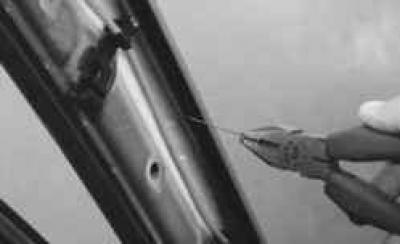

14. Слегка поддев стекло отверткой, проткните клеевой шов заостренным инструментом (например, шилом) и протяните в отверстие струну.

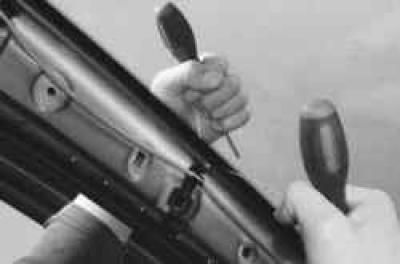

15. Для удобства работы на концах струны можно закрепить отвертки, которые послужат ручками.

16. Распилите струной клеевой шов по всему периметру стекла (для выполнения этой операции вам может потребоваться помощник).

17. Снимите стекло с автомобиля.

ПРЕДУПРЕЖДЕНИЕ: Соблюдайте меры предосторожности при работе со стеклом. Поврежденное стекло может неожиданно разрушиться.

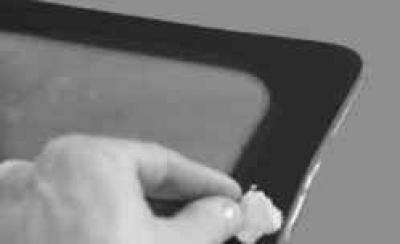

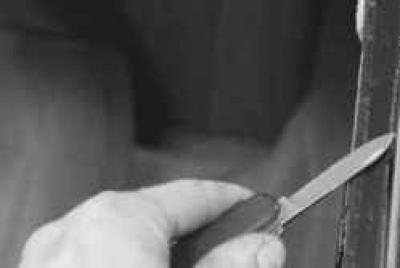

18. Срежьте старый шов, оставляя тонкий слой клея (1,0–2,0 мм).

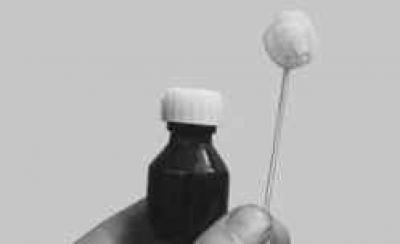

19. Нанесите активатор…



20. …на край стекла и проем окна по всему периметру.



21. Нанесите грунт по периметру стекла и проема окна.

ПРЕДУПРЕЖДЕНИЕ: Не наносите грунт на остатки старого клея.


22. Установите по всему проему резиновые накладки одинаковой толщины, предотвращающие контакт стекла с элементами кузова.

23. В течение 30 мин после нанесения грунта равномерно нанесите клей на проем окна (толщина слоя 0,5 см) и по периметру стекла.

24. Установите стекло на автомобиль.

25. Установите на место уплотнитель стекла.

26. Прижмите и зафиксируйте стекло любым доступным способом (например, с помощью малярного скотча). Период полимеризации клея составляет не менее 2–3 ч. В течение этого времени автомобиль не должен подвергаться каким-либо внешним воздействиям. Даже резкое закрывание двери может привести к повышению давления воздуха в салоне и, как следствие, к отрыву стекла. Эксплуатацию автомобиля после вклейки стекла желательно начать не ранее чем через 24 ч.

27. Установите облицовки передних стоек.

28. Установите водоотводящий щиток, решетку короба воздухопритока и внутреннее зеркало заднего вида.

29. Установите рычаги стеклоочистителя ветрового окна вместе со щетками.

30. Стекло окна задка (двери задка) и стекла окон боковин заменяйте аналогично.

Если на новом стекле ветрового окна по каким-либо причинам нет кронштейна крепления зеркала заднего вида, можно приклеить кронштейн к стеклу самостоятельно. Для этого потребуются:
  • клей марки Loctite;
  • кронштейн крепления зеркала;
  • карандаш-стеклограф или мелок;
  • спирт для промывки;
  • чистое бумажное полотенце;
  • мелкозернистая наждачная бумага №320–360.

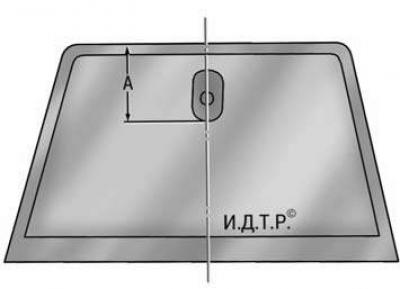

Рис. 11.4. Разметка положения кронштейна крепления зеркала на стекле ветрового окна: А – размер от верхней кромки стекла до нижней кромки основания кронштейна крепления зеркала

Разметка на стекле ветрового окна для установки кронштейна крепления зеркала показана на рис. 11.4.

1. Отмерьте на внутренней поверхности стекла по оси симметрии расстояние А, равное 118 мм, от верхней кромки стекла до нижней кромки основания кронштейна.

2. Приложите основание кронштейна к наружной поверхности стекла, совместив его нижнюю кромку с линией разметки. Обозначьте на стекле контур основания кронштейна стеклографом или мелком. Очертите круг вокруг места установки кронштейна несколько большего диаметра, чем основание кронштейна, для того чтобы ограничить зону очистки внутренней поверхности стекла.

3. Промойте мыльным раствором внутреннюю поверхность стекла и вытрите насухо бумажным полотенцем.

4. Протрите внутреннюю поверхность стекла бумажным полотенцем, смоченным в спирте.

5. Обработайте наждачной бумагой зернистостью №320–360 отмеченную кругом поверхность с внутренней стороны стекла, протрите бумажным полотенцем, смоченным в спирте, и дайте просохнуть.

6. Нанесите на поверхности стекла и основания кронштейна клей, руководствуясь инструкцией фирмы-изготовителя клея.

7. Приложите кронштейн к внутренней поверхности стекла согласно разметке и сильно прижмите его на 30–60 с.

8. Спустя 5 мин удалите со стекла излишки клея бумажным полотенцем, смоченным спиртом.
