1. Снимите правый задний подкрылок (см. «Снятие и установка брызговиков колес и подкрылков»).
![](https://www.fordbook.ru/img/focus/11868.jpg)

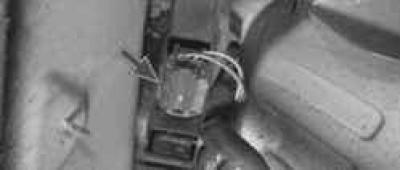

2. В арке правого заднего колеса отсоедините колодку жгута проводов от привода замка крышки люка наливной трубы топливного бака, отжав фиксатор крепления колодки.
![](https://www.fordbook.ru/img/focus/11869.jpg)

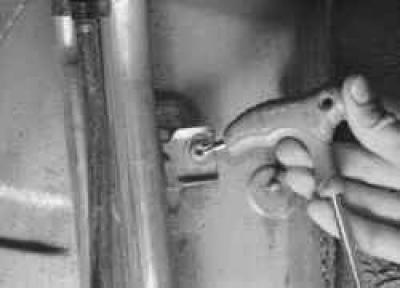

3. Вверните винты крепления наливной трубы топливного бака к боковине кузова…
![](https://www.fordbook.ru/img/focus/11870.jpg)

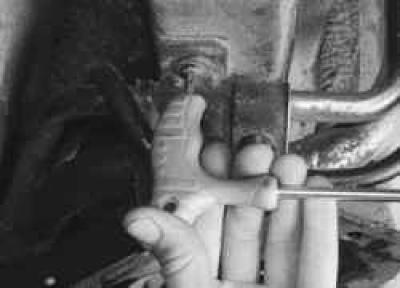

4. …и правому заднему лонжерону.
![](https://www.fordbook.ru/img/focus/11871.jpg)

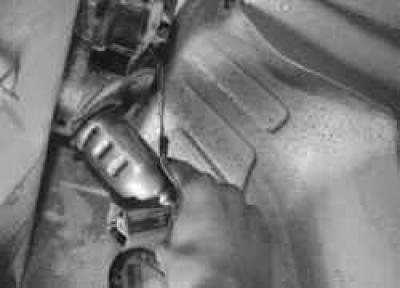

5. Отведите наливную трубу в сторону, насколько позволяет гибкость шлангов, и извлеките горловину трубы из уплотнителя крышки ее люка.
![](https://www.fordbook.ru/img/focus/11872.jpg)
6. Извлеките крышку люка в сборе с уплотнителем из люка в крыле, отжав отверткой два фиксатора уплотнителя (на фото виден один фиксатор, второй расположен с другой стороны уплотнителя).
![](https://www.fordbook.ru/img/focus/11873.jpg)
7. Поддев отверткой держатель жгута проводов…
![](https://www.fordbook.ru/img/focus/11874.jpg)
8. …отсоедините жгут от уплотнителя крышки люка наливной трубы топливного бака…
![](https://www.fordbook.ru/img/focus/11875.jpg)
9. …и снимите крышку в сборе с кронштейном и уплотнителем.
![](https://www.fordbook.ru/img/focus/11876.jpg)
10. Отожмите отверткой фиксатор…
![](https://www.fordbook.ru/img/focus/11877.jpg)
11. …и отсоедините крышку от кронштейна.
ПРИМЕЧАНИЕ: Если необходимо снять непосредственно крышку (например, для подбора краски при кузовном ремонте), кронштейн крышки можно и не снимать с автомобиля. Достаточно только отсоединить крышку от кронштейна (см. пп. 10 и 11 выше в этом подразделе).
12. Установите крышку люка наливной трубы топливного бака и все снятые детали в порядке, обратном снятию.
