Снятие и установка решетки короба воздухопритока и водоотводящего щитка (Фокус 2)

Решетку короба воздухопритока и водоотводящий щиток снимают при их повреждении или для получения доступа к стеклоочистителю ветрового окна, а также при замене стекла ветрового окна.

Вам потребуются: ключ TORX T30, отвертка с плоским лезвием.

1. Откройте капот и установите его на упор.

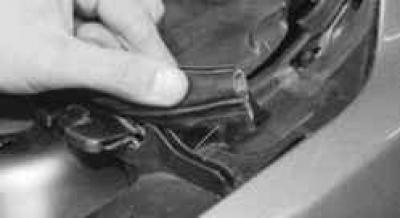

2. Снимите уплотнитель капота.

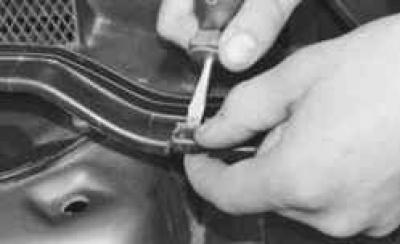

3. Поддев отверткой, снимите шесть пружинных фиксаторов решетки короба воздухопритока.

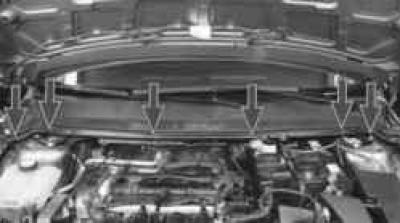

ПРИМЕЧАНИЕ: Так расположены пружинные держатели решетки короба воздухопритока.

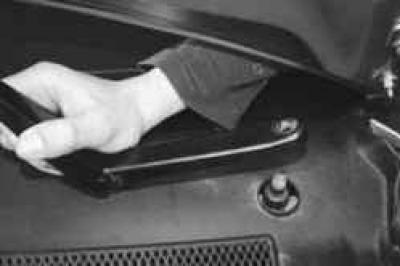

4. Снимите рычаги с осей поводков трапеции стеклоочистителя (см. «Замена рычагов стеклоочистителя ветрового окна»).

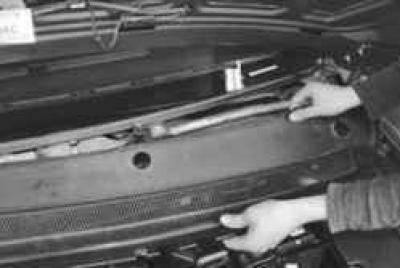

5. Снимите решетку короба воздухопритока, вынимая продольный выступ на заднем краю решетки из паза в уплотнителе стекла ветрового окна.

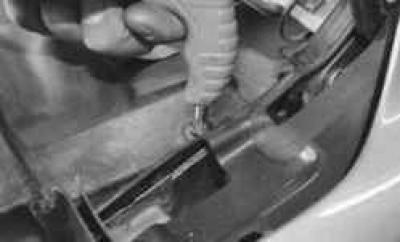

6. Выверните два винта крепления водоотводящего щитка, расположенные по его краям слева и справа…

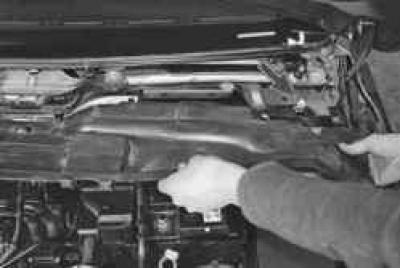

7. …и снимите водоотводящий щиток, вытянув его край из-под четырех пружинных фиксаторов (один из фиксаторов показан стрелкой).

8. Установите детали в порядке, обратном снятию.
