1. Снимите щиток приборов, как описано в предыдущем разделе. При работе со щитком приборов, а также при снятии или установке его элементов старайтесь не повредить печатную плату. Не роняйте щиток приборов и оберегайте печатную плату от ударов, поскольку это может привести к ее повреждению.
Модели до 1995 года
Контрольные лампочки и лампочки подсветки
2. Выкрутите патрон лампочки и снимите его с задней стороны панели. Извлеките лампочку из патрона (см. рис. 6.2).

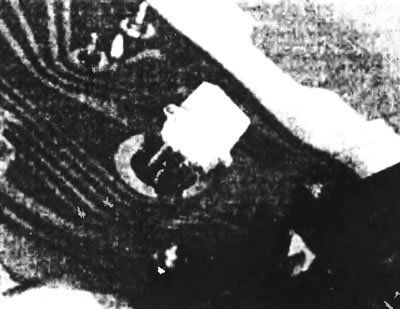

Рис. 6.2. Снятие патрона лампочки со щитка приборов.
3. Установку производите в порядке, обратном снятию.
Стекло щитка приборов
4. Отвинтив два фиксирующих винта наверху и отсоединив два фиксатора внизу щитка, снимите стекло (см. рис. 6.4).
Рис. 6.4. Верхние (А) и нижние фиксаторы стекла щитка приборов (Б).
5. Установку производите в порядке, обратном снятию.
Спидометр
6. Отвинтите шесть фиксирующих винтов и отделите переднюю часть щитка приборов от основного блока (см. рис. 6.6).

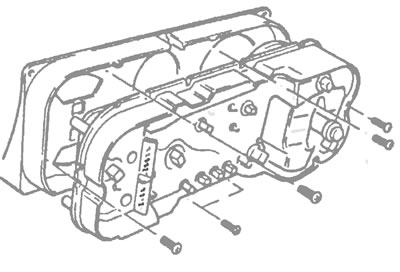

Рис. 6.6. Отвинтив шесть винтов, отделите переднюю часть щитка приборов от основного блока.
7. Отвинтив два фиксирующих винта извлеките спидометр из щитка приборов (см. рис. 6.7).

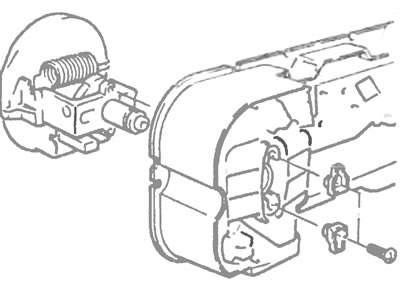

Рис. 6.7. Снятие спидометра.
8. Установку производите в порядке, обратном снятию.
Указатель уровня топлива
9. Отвинтив шесть фиксирующих винтов, отделите переднюю часть щитка приборов от основного блока.
10. Отвинтив четыре фиксирующих гайки, снимите шайбы. Вытащите указатель уровня топлива из щитка приборов с лицевой стороны (см. рис. 6.10).

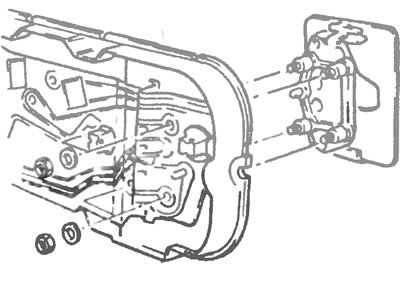

Рис. 6.10. Снятие указателя уровня топлива.
11. Установку производите в порядке, обратном снятию.
Часы
12. Отвинтите шесть фиксирующих винтов и отделите переднюю часть щитка приборов от основного блока.
13. Отвинтив три стопорных гайки, вытащите часовой механизм из основного блока.
14. Установку производите в порядке, обратном снятию.
Печатная плата
15. Снимите патроны ламп, часы и указатель уровня топлива.
16. Отсоедините блок многовыводных штекеров и осторожно снимите печатную плату (см. рис. 6.16).

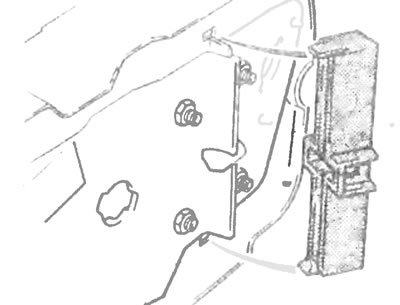

Рис. 6.16. Отсоедините блок многовыводных штекеров и осторожно снимите печатную плату.
17. Установку производите в порядке, обратном снятию.
Модели после 1995 года
Контрольные и подсвечивающие лампочку
18. Открутите патрон интересующей Вас лампочки и вытащите его из щитка приборов с задней стороны. Выньте лампочку из патрона.
19. Установку производите в порядке, обратном снятию.
Стекло щитка приборов
20. Осторожно высвободите пять фиксирующих язычков и снимите стекло с рамкой.
21. Пометив установочное расположение символических распылителей, и снимите их с передней части основного блока.
22. Установку производите в порядке, обратном снятию.
Спидометр
23. Снимите стекло щитка приборов, отвинтите три винта и извлеките спидометр из панели.
24. Установку производите в порядке, обратном снятию
Тахометр
25. Сняв стекло щитка приборов, вывинтите единственный винт и вытащите тахометр из основного блока.
26. Установку производите в порядке, обратном снятию.
Указатели уровня топлива и температуры
27. Сняв стекло щитка приборов, вывинтите единственный винт, крепящий каждый из указателей. Вытащите интересующий Вас указатель из основного блока.
28. Установку производите в порядке, обратном снятию.
Печатная плата
29. Снимите патроны лампочек, приборы и указатели, как описано выше.
30. Выньте игольчатые контакты указателей и приборов из печатной схемы.
31. Используя тонкий с плоским носиком пробойник (кернер) вдавите штыри, чтобы освободить фиксаторы многожильного разъема, и снимите разъемы.
32. Осторожно приподнимите печатную схему со штырей, и снимите ее с задней части щитка приборов.
33. Установку производите в порядке, обратном снятию.
