Многофункциональные переключатели рулевой колонки
1. Рулевая колонка имеет два многофункциональных переключателя. На левом переключателе расположены переключатель полного и мигающего света фар, включатель звукового сигнала, переключатель указателя поворота и выключатель сигнала опасности; на правом переключателе расположены включатели света и стеклоочистителя, и омывателя. Оба переключателя могут быть сняты и установлены обратно, независимо друг от друга, следующим образом.
2. Отсоедините отрицательный провод батареи.
3. Отвинтите винты и снимите верхний и нижний кожухи рулевой колонки (см. рис. 4.3,а,б).

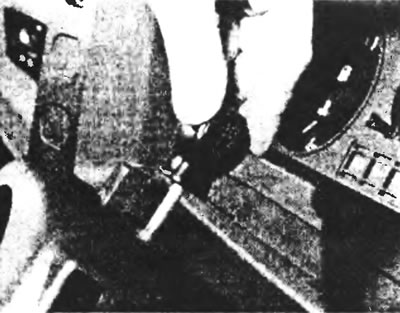

Рис. 4.3,а. Отвинтив верхний фиксирующий винт...

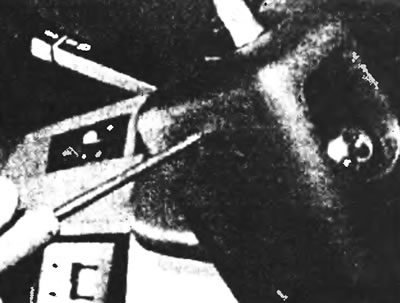

Рис. 4.3,б. ...и нижние фиксирующие винты, снимите оба кожуха рулевой колонки.
4. Отвинтив два крестовых винта, отделите левый или правый переключатель от рулевой колонки (см. рис. 4.4).

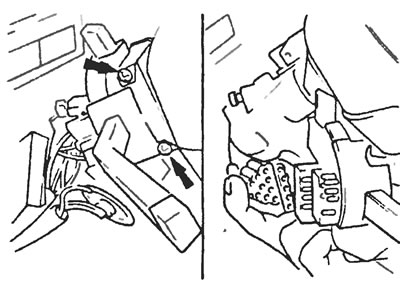

Рис. 4.4. Отвинтите два винта (указаны стрелками), снимите многофункциональный переключатель и отсоедините многовыводной штекер проводки.
5. Отсоедините многовыводной штекер и снимите интересующий Вас переключатетель.
6. Установку производите в порядке, обратном снятию.
Выключатель (замок) зажигания и стартера с цилиндром
7. Отсоедините отрицательный провод батареи.
8. Отвинтите винты и снимите верхний и нижний кожухи рулевой колонки.
9. Вставив ключ зажигания, поверните его в позицию "1". Выпустите пружину замка, вставив через смотровое отверстие сбоку цилиндра подходящий стержень или специальный инструмент и вытащите цилиндр замка рулевой колонки (см. рис. 4.9) Легким движением ключа выровняйте кулачок

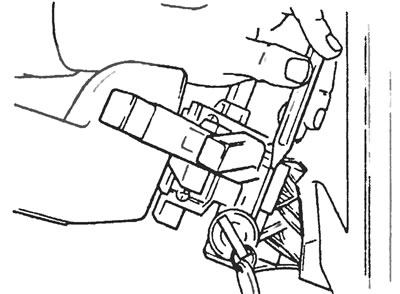

Рис. 4.9. Выпустите пружину замка, вставив подходящий стержень через смотровое отверстие сбоку цилиндра.
10. Полностью вставленным ключом извлеките скобу пружины (осторожно, чтобы не повредить ее местоположение), после чего выдвиньте ключ приблизительно на 5 мм и вытащите цилиндр из обоймы.
11. Отсоедините многовыводной штекер и отвинтите два винта (без головки со шлицем под отвертку) после чего вытащите гнездо замка зажигания (см. рис. 4.11).

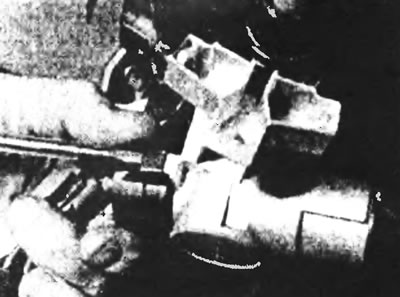

Рис. 4.11. Отвинтив два винта, снимите гнездо замка зажигания.
12. Установку производите в порядке, обратном снятию. Проверьте работу замка зажигания и стартера во всех положениях переключателя.
Выключатель освещения салона
13. Отсоедините отрицательный провод батареи.
14. Откройте дверь и отвинтите крестовой винт от стойки двери (см. рис. 4.14).

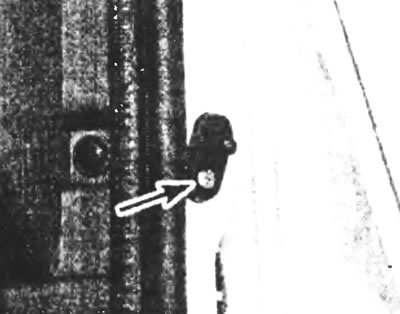

Рис. 4.14. Крепежный винт включателя освещения салона (указан стрелкой).
15. Сняв выключатель со стоики двери, потяните провод, не давая ему вернуться назад в стоику. Если необходимо, подвяжите его к стойке двери на то время, пока будете снимать выключатель.
16. Отсоедините провод и снимите выключатель.
17. Установку производите в порядке, обратном снятию.
Выключатели, расположенные на панели приборов
Модели до 1995 года
18. Отсоедините отрицательный провод батареи.
19. Отвинтите фиксирующие винты и снимите верхние и нижние кожухи рулевой колонки
20. Ослабьте верхние крепящие гайки рулевой коронки, чтобы слегка опустить ее, затем отвинтите винты, фиксирующие обрамление панели приборов, наклоните и вытащите его (см. рис. 4.20,а,б).

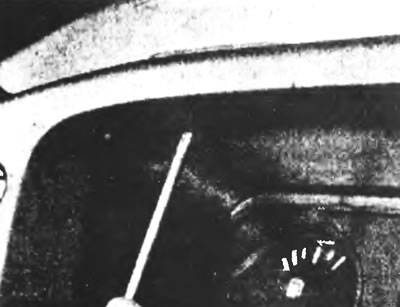

Рис. 4.20,а. Отвинтите винты, фиксирующие обрамление панели приборов...

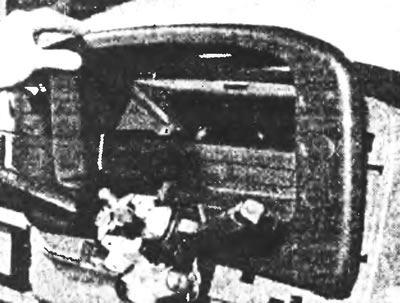

Рис. 4.20,б. ...после чего наклоните и вытащите ее (рулевое колесо снято для наглядности).
21. Выдавив соответствующий выключатель из панели, отсоедините разъем проводки и снимите переключатель (см. рис. 4.21).

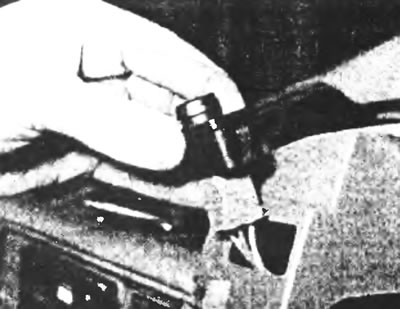

Рис. 4.21. Выдавив соответствующий выключатель из панели, отсоедините разъем проводки и снимите выключатель.
22. Установку производите в порядке, обратном снятию. Затяните верхние монтажные гайки колонки с усилием, регламентированным спецификацией (см. Спецификации Главы 10).
Модели с 1995 года
23. Отсоедините отрицательный провод батареи.
24. Отвинтите фиксирующие винты и снимите верхний и нижний кожухи рулевой колонки.
25. Снимите левый и правый многофункциональные переключатели рулевой колонки, как описано выше в этом Разделе.
26. Отвинтите четыре винта, фиксирующие окружение щитка приборов, и снимите его.
27. Отвинтите два винта, крепящие панель управления обогревом и вентиляцией, и снимите панель (см. рис. 4.27).
28. Осторожно выдвинув вперед соответствующий выключатель, отсоедините разъем и снимите выключатель (см. рис. 4.28).
29. Установку производите в порядке, обратном снятию.

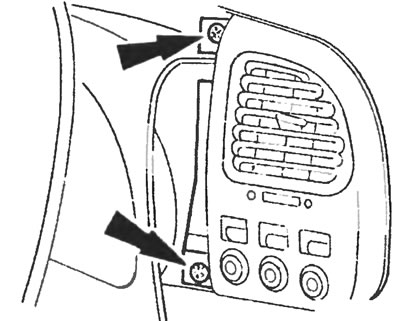

Рис. 4.27. Отвинтите два винта, крепящие панель управления обогревом и вентиляцией (указаны стрелками), и снимите панель.

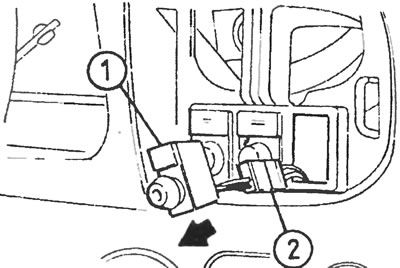

Рис.4.28. Осторожно выдвинув вперед соответствующий выключатель (1), отсоедините разъем (2) и снимите выключатель.
Выключатели, расположенные сбоку на панели приборов
Модели с 1995 года
30. Отсоедините отрицательный провод батареи.
31. С помощью маленькой отвертки осторожно подденьте нижнюю часть выключателя на боковой стороне передней панели (см. рис. 4.31). Когда выключатель освобожден, извлеките его и отсоедините контактный разъем.
32. Установку производите в порядке, обратном снятию.

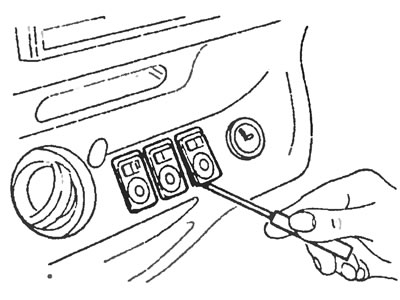

Рис. 4.31. С помощью маленькой отвертки осторожно подденьте нижнюю часть выключателя сбоку на панели приборов и снимите его.
Выключатель стоп-сигнала
33. Отсоедините разъем проводки от выключателя, затем выкрутите включатель против часовой стрелки и снимите его с фиксирующего кронштейна (см. рис. 4.33).

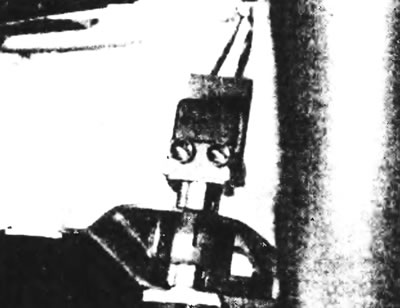

Рис. 4.33. Расположение включателя стоп-сигнала на кронштейне педали.
34. Чтобы установить выключатель на место, подсоедините разъем проводки и вставьте выключатель в фиксирующий кронштейн.
35. Удерживая педаль тормоза в неподвижном положении, вдвиньте выключатель до упора, затем проверните его по часовой стрелке так, чтобы он встал на свое место.
Выключатель обогрева
Модели до 1995 года
36. Отсоедините отрицательный провод батареи.
37. Отвинтив четыре винта, крепящие пульт управления обогревателя к щитку приборов, слегка выдвиньте панель, чтобы получить доступ к задней части выключателя (см. рис. 4.37).

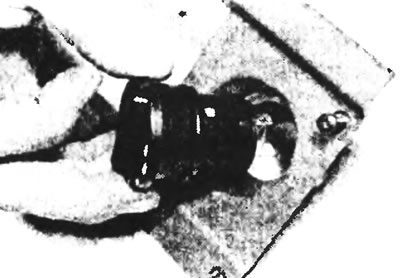

Рис. 4.37. Снятие панели управления.
38. Разъединив штепсельный разъем выключателя, сожмите язычки фиксатора и вытащите выключатель из панели (см. рис. 4.38).

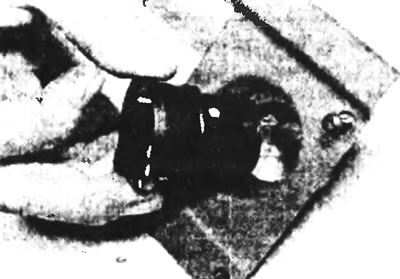

Рис. 4.38. Сожмите язычки фиксатора и вытащите выключатель из панели.
39. Установку производите в порядке, обратном снятию.
Модели с 1995 года
40. См. раздел "Компоненты обогрева и вентиляции - снятие и установка".
Выключатель электрического стеклоподъемника
41. Отсоедините отрицательный провод батареи.
42. Осторожно подцепив, отделите от двери держатель выключателя.
43. Отсоединив многовыводной штекер, вытащите выключатель из держателя, нажав на боковые захваты. Если в держателе установлены два выключателя заметьте положения многовыводных штекеров если снимаете оба выключателя.
44. Установку производите в порядке, обратном снятию.
