Описание и принцип действия (1.8L/2.0L/1.6L Zetec-E)

            0

Подача топлива и органы управления

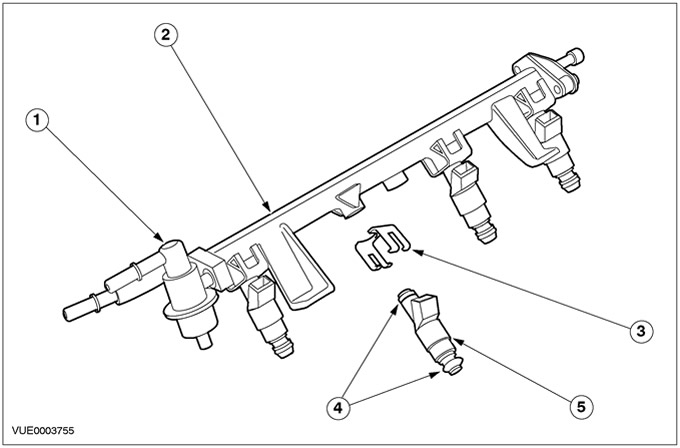

Поз.№ Запасной ЧастиНаименование
1Регулятор давления топлива
2Топливный коллектор
3Зажим крепления форсунки
4Уплотнительные кольца круглого сечения форсунки
5Топливная форсунка

Топливный коллектор - это цельная алюминиевая конструкция, отлитая под давлением, с механически обработанными отверстиями для установки регулятора давления топлива и топливных форсунок. Топливный коллектор крепится к двигателю двумя болтами.

Регулятор давления вставляется непосредственно в топливный коллектор и крепится с помощью двух болтов. Уплотнение обеспечивается двумя уплотнительными кольцами круглого сечения.

Регулятор давления топлива - это устройство вакуумного действия с подпружиненной диафрагмой, предназначенное для поддержания постоянного давления в топливном коллекторе за счет отвода излишков топлива обратно в топливный бак.

Топливные форсунки устанавливаются непосредственно в топливный коллектор и закрепляются самим топливным коллектором при его подсоединении к впускному коллектору. Уплотнение обеспечивается с помощью верхнего и нижнего уплотнительных колец круглого сечения. Топливные форсунки последовательно активируются модулем управления силовым агрегатом, который изменяет параметры подачи топлива путем регулирования времени нахождения форсунок в открытом состоянии в соответствии с рабочими состояниями двигателя.
