Специальный инструмент
![]() | Пассатижи для разъемов свечей зажигания 303-622 (21-226) |
Снятие
1. Сбросьте давление в системе подачи топлива. За дополнительной информацией обратитесь к Разделу 303-00.
2. Отсоедините провод массы от аккумулятора.

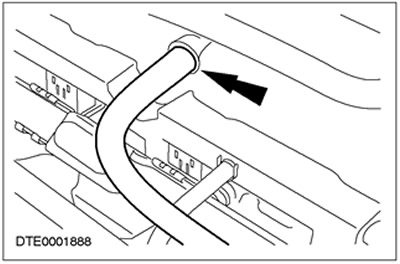

3. Отсоедините вентиляционный шланг двигателя от крышки двигателя.
![](https://www.fordbook.ru/img/focus/3866.jpg)

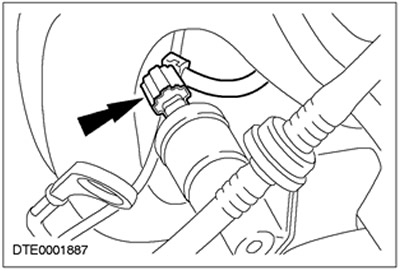

4. Рассоедините электрический разъем клапана управления подачей воздуха в режиме холостого хода (IAC).
![](https://www.fordbook.ru/img/focus/3867.jpg)

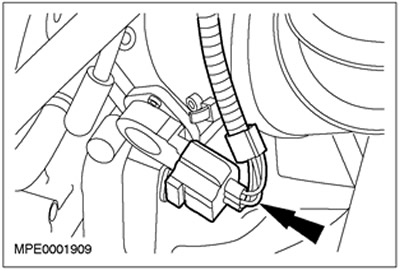

5. Рассоедините электрический разъем датчика положения дроссельной заслонки (ТР).
![](https://www.fordbook.ru/img/focus/3868.jpg)

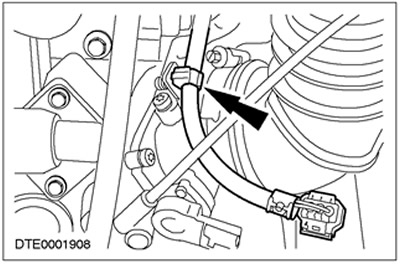

6. Высвободите жгут электропроводки из зажима.
![](https://www.fordbook.ru/img/focus/3869.jpg)

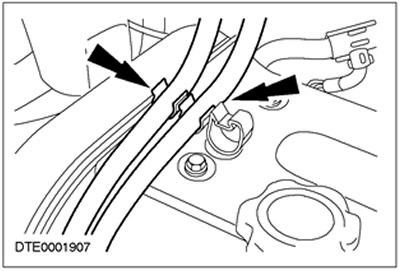

7. Отсоедините топливопроводы от крышки двигателя.
![](https://www.fordbook.ru/img/focus/3870.jpg)
8. Снимите крышку двигателя.
![](https://www.fordbook.ru/img/focus/3871.jpg)
9.
ПРЕДОСТЕРЕЖЕНИЕ: При рассоединении разъема свечи зажигания не тяните за провод. Не поворачивайте разъем, чтобы не повредить уплотнение свечи зажигания.
Отсоедините провода от свечей зажигания. Используйте специальный инструмент.
![](https://www.fordbook.ru/img/focus/3872.jpg)
10. Рассоедините штекерный разъем датчика температуры головки цилиндров.
![](https://www.fordbook.ru/img/focus/3873.jpg)

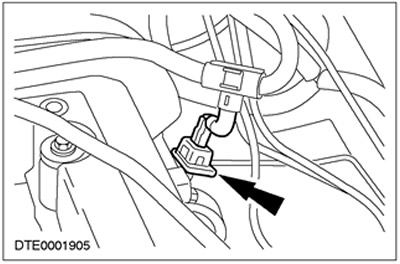

11. Рассоедините штекерный разъем датчика положения распределительного вала.
![](https://www.fordbook.ru/img/focus/3874.jpg)

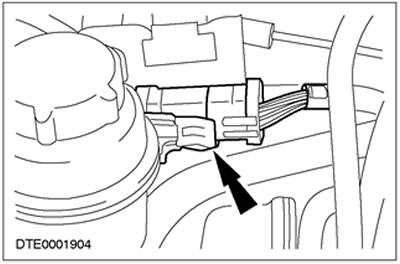

12. Рассоедините электрический разъем жгута электропроводки системы впрыскивания топлива.
![](https://www.fordbook.ru/img/focus/3875.jpg)

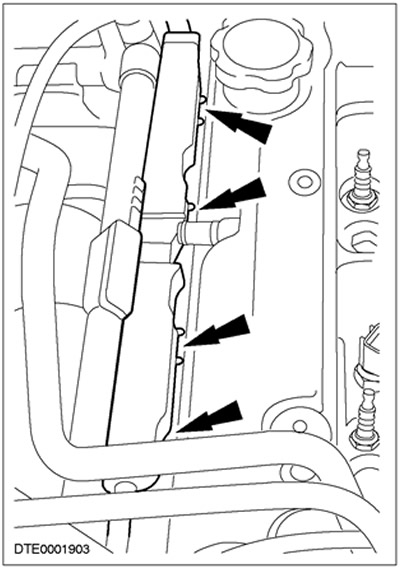

13. Рассоедините электрические разъемы топливных форсунок.
![](https://www.fordbook.ru/img/focus/3876.jpg)
Установка

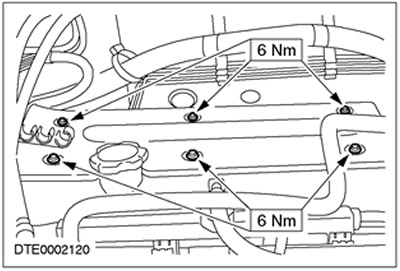

1. Установите элементы на место, действуя в обратной последовательности.
![](https://www.fordbook.ru/img/focus/3877.jpg)
