Снятие
ПРЕДУПРЕЖДЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с или рядом с элементами, имеющими отношение к топливу. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям в результате может привести к травматическим последствиям.
1. Сбросьте давление в системе подачи топлива. За дополнительной информацией обратитесь к Разделу 310-00.
2. Отсоедините провод массы от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.

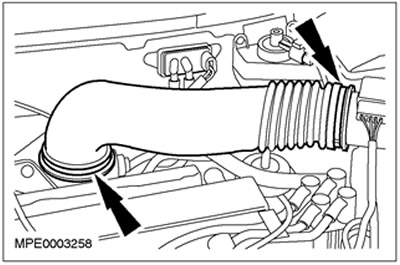

3. Отсоедините выпускной трубопровод воздушного фильтра.
![](https://www.fordbook.ru/img/focus/3916.jpg)

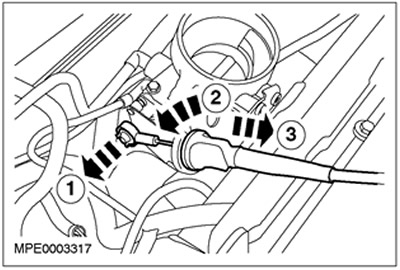

4. Отсоедините трос акселератора.
- 1. Снимите зажим и отсоедините трос от корпуса дроссельной заслонки.
- 2. Поверните наружную оболочку троса.
- 3. Отсоедините трос акселератора.
![](https://www.fordbook.ru/img/focus/3917.jpg)

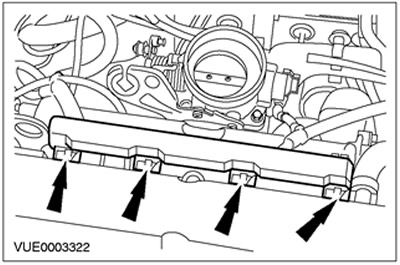

5. Рассоедините штекерные разъемы топливных форсунок.
![](https://www.fordbook.ru/img/focus/3918.jpg)
6. Отсоедините вакуумную магистраль от регулятора давления топлива.
![](https://www.fordbook.ru/img/focus/3919.jpg)
7.

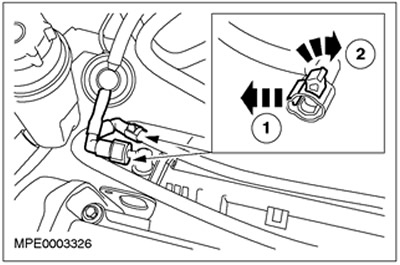

ПРИМЕЧАНИЕ: Разъемы питающих топливопроводов окрашены в белый цвет или распознаются по белому ободку. Разъемы возвратных топливопроводов окрашены в красный цвет или распознаются по красному ободку.
Отсоедините питающие и возвратные топливопроводы от регулятора давления топлива и топливного коллектора.
- 1. Оттяните зажим, чтобы отпустить защелку.
- 2. Поднимите разъем, чтобы освободить магистраль.
![](https://www.fordbook.ru/img/focus/3920.jpg)

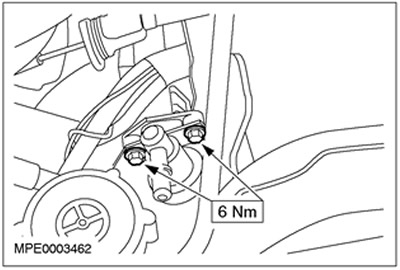

8. Снимите регулятор давления топлива с топливного коллектора.
![](https://www.fordbook.ru/img/focus/3921.jpg)

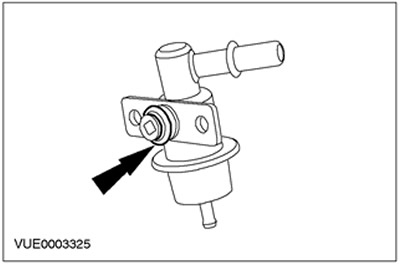

9. Снимите уплотнительные кольца круглого сечения регулятора давления топлива и отбракуйте их за дальнейшей ненадобностью.
![](https://www.fordbook.ru/img/focus/3922.jpg)

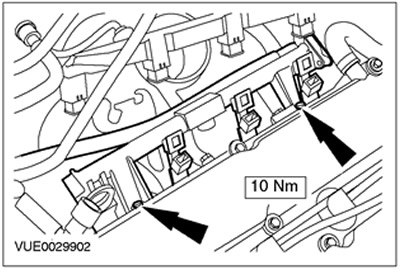

10. Снимите топливный коллектор.
![](https://www.fordbook.ru/img/focus/3923.jpg)

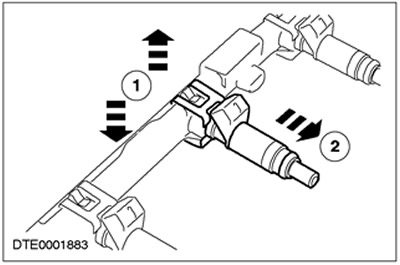

11. Снимите топливные форсунки с топливного коллектора.
- 1. Сдвиньте зажим, чтобы освободить форсунку.
- 2. Снимите форсунку.
![](https://www.fordbook.ru/img/focus/3924.jpg)

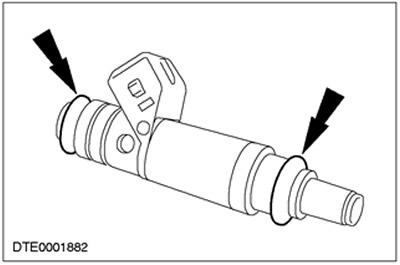

12. Снимите уплотнительные кольца круглого сечения и отбракуйте их за дальнейшей ненадобностью.
![](https://www.fordbook.ru/img/focus/3925.jpg)
Установка
1.
ПРЕДУПРЕЖДЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с или рядом с элементами, имеющими отношение к топливу. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям в результате может привести к травматическим последствиям.
ПРЕДОСТЕРЕЖЕНИЕ: Не используйте для смазывания уплотнительных колец круглого сечения силиконовую смазку, т.к. эта смазка может закупорить топливные форсунки.
ПРИМЕЧАНИЕ: Установите новые уплотнительные кольца круглого сечения на форсунки.
ПРИМЕЧАНИЕ: Установите уплотнительное кольцо круглого сечения нового регулятора давления топлива.
Установите элементы на место, действуя в обратной последовательности. Чтобы облегчить установку, нанесите чистое моторное масло на уплотнительные кольца круглого сечения топливных форсунок и регулятора давления топлива.
