- Шпатель
- Стальная линейка
Наименование | Спецификация |
Герметик | WSE-M4G323-A |
Снятие
Все автомобили
1. Снимите сцепление.За дополнительной информацией обратитесь к Разделу 308-01A / 308-01B / 308-01C.

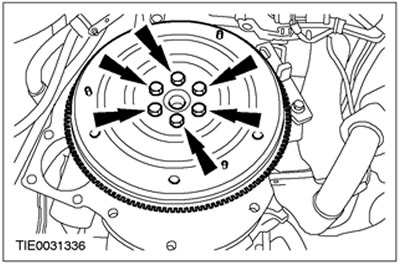

2. Снимите маховик.
![](https://www.fordbook.ru/img/focus/3478.jpg)

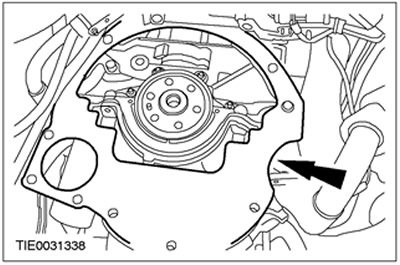

3. Снимите переходную пластину.
![](https://www.fordbook.ru/img/focus/3479.jpg)
Автомобили с системой воздушного кондиционирования.
4. Снимите ремень привода аксессуаров.За дополнительной информацией обратитесь к Разделу 303-05.

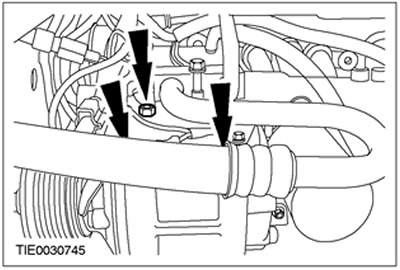

5. Отсоедините компрессор системы воздушного кондиционирования (A/C) от опорного кронштейна и закрепите его в стороне.
![](https://www.fordbook.ru/img/focus/3480.jpg)
Все автомобили
6. Слейте моторное масло. Дайте маслу стечь в подходящую емкость.
7.

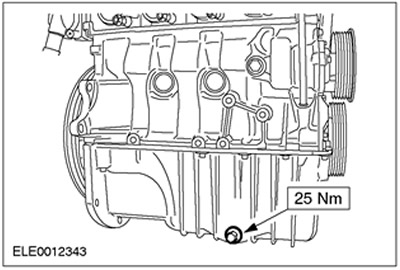

ПРИМЕЧАНИЕ: Осмотрите уплотнение пробки для слива масла на наличие повреждений. При необходимости установите новую сливную пробку и уплотнение.
Установите сливную пробку.
![](https://www.fordbook.ru/img/focus/3481.jpg)

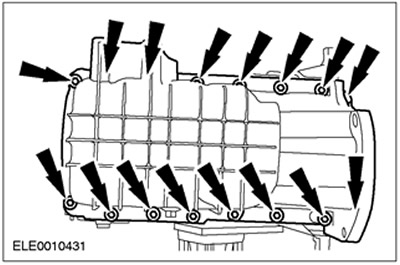

8. Снимите масляный картер. Отбракуйте прокладку за ее дальнейшей ненадобностью.
![](https://www.fordbook.ru/img/focus/3482.jpg)
Установка
Все автомобили
1. Используя подходящий шпатель, удалите с сопрягаемых поверхностей все следы герметика или остатки прокладки.
2.
ПРЕДОСТЕРЕЖЕНИЕ: Устанавливать прокладку масляного картера следует в течение пяти минут после нанесения герметика.

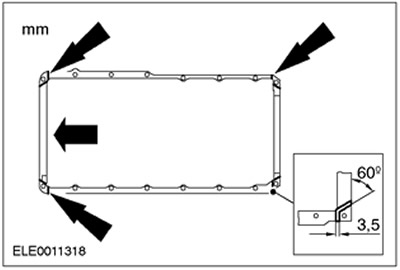

Нанесите герметик на стыки блока цилиндров.
![](https://www.fordbook.ru/img/focus/3483.jpg)
3.
ПРИМЕЧАНИЕ: На этой стадии не затягивайте полностью болты крепления масляного картера.

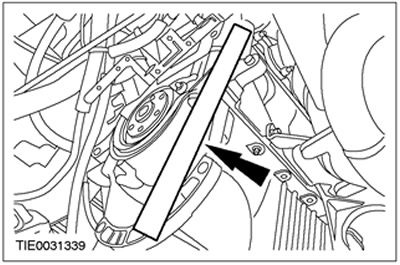

Используя подходящую стальную линейку, выверьте положение масляного картера относительно блока цилиндров.
- Максимальное "отступание" масляного картера: 0.25 мм.
- Максимальное выступание масляного картера: 0.10 мм.
![](https://www.fordbook.ru/img/focus/3484.jpg)

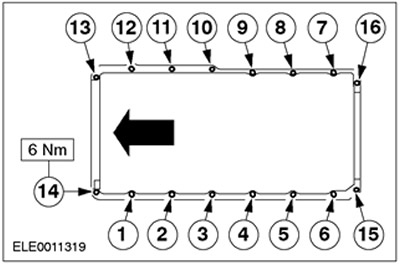

4. Затяните болты крепления масляного картера, работая в указанной последовательности (стадия 1).
![](https://www.fordbook.ru/img/focus/3485.jpg)

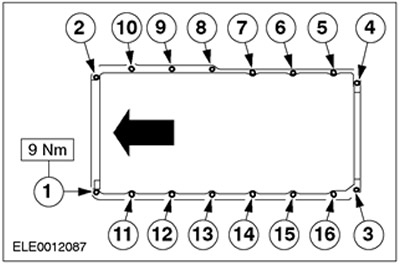

5. Затяните болты крепления масляного картера, работая в указанной последовательности (стадия 2).
![](https://www.fordbook.ru/img/focus/3486.jpg)
Автомобили с системой воздушного кондиционирования.
6. Подсоедините компрессор системы воздушного кондиционирования (A/C) к опорному кронштейну.
![](https://www.fordbook.ru/img/focus/3487.jpg)
7. Наденьте ремень привода аксессуаров. За дополнительной информацией обратитесь к Разделу 303-05.
Все автомобили
8. Установите переходную пластину.
![](https://www.fordbook.ru/img/focus/3488.jpg)

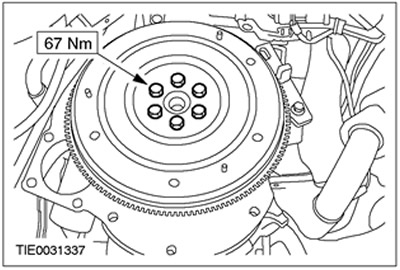

9. Установите маховик.
![](https://www.fordbook.ru/img/focus/3489.jpg)
10. Установите сцепление. За дополнительной информацией обратитесь к Разделу 308-01A / 308-01B / 308-01C.
11. Опустите автомобиль.
12. Залейте в двигатель моторное масло. За дополнительной информацией обратитесь к главе Спецификация имеющейся в этом разделе.
