Уплотнение левой полуоси

            0

Специальный инструмент


Съемник масляного уплотнения полуоси 308-208 (16-074)
Молоток с подвижным ударником 205-047 (15-011)
Приспособление для установки масляного уплотнения выступающей секции картера 307-028 (17-002)
Съемник полуоси 204-226 (16-092)
Переходник для 204-226 204-226-01 (16-092-01)

НаименованиеСпецификация
Трансмиссионная жид-кость для автоматиче-ской коробки передачWSS-M2C202-B

Снятие

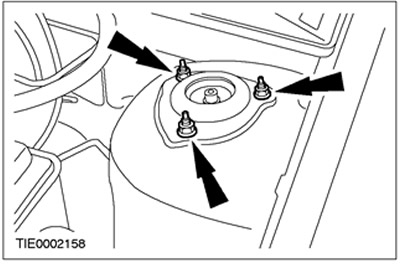

1. Отпустите гайки крепления верхней опоры стойки в сборе с пружиной на пять оборотов.



2. Снимите левое колесо в сборе с шиной. За дополнительной информацией обратитесь к Разделу 204-04.

3. Отсоедините нижний рычаг от поворотного кулака.



4.
ПРЕДОСТЕРЕЖЕНИЕ: Подоприте полуось. Внутренний шарнир не следует отклонять на угол, превышающий 18 градусов. Наружный шарнир - на угол, превышающий 45 градусов.

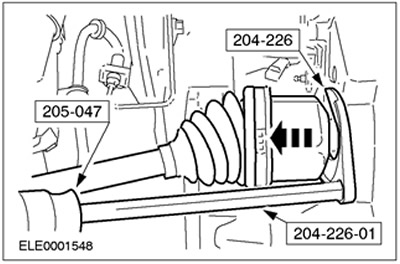

Используя специальный инструмент, отсоедините полуось от коробки передач в блоке с ведущим мостом и закрепите ее в стороне.
  • Дайте маслу возможность стечь в подходящую емкость.
  • Отбракуйте пружинное кольцо за его дальнейшей ненадобностью.

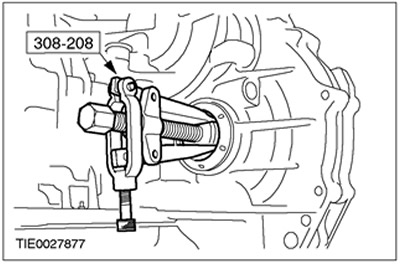

5. Используя специальный инструмент, снимите масляное уплотнение полуоси.



Установка

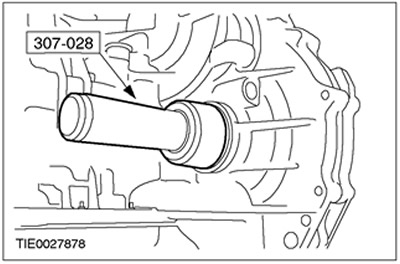

1. Используя специальный инструмент, установите масляное уплотнение полуоси.



2.
ПРЕДОСТЕРЕЖЕНИЕ: Подоприте полуось. Внутренний шарнир не следует отклонять на угол, превышающий 18 градусов. Наружный шарнир - на угол, превышающий 45 градусов.



ПРЕДОСТЕРЕЖЕНИЕ: Не повредите масляное уплотнение полуоси.


ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в правильности установки пружинного кольца.


ПРИМЕЧАНИЕ: Установите новое пружинное кольцо.

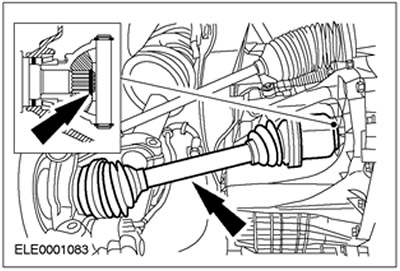

Подсоедините полуось к коробке передач в блоке с ведущим мостом.



3. Подсоедините нижний рычаг к кулаку колеса.
  • 1. Подсоедините шаровой шарнир рычага подвески.
  • 2. Установите болт.



4. Установите левое колесо в сборе с шиной. За дополнительной информацией обратитесь к Разделу 204-04.

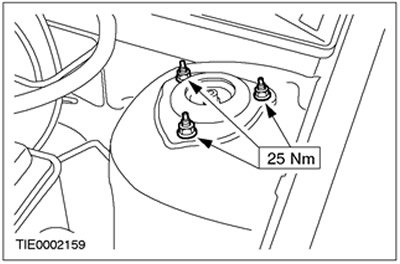

5. Затяните гайки крепления верхней опоры стойки в сборе с пружиной.



6. Проверьте уровень трансмиссионной жидкости и при необходимости долейте трансмиссионную жидкость.
