Стеклоподъемник окна задней двери (Фокус 1)

Снятие

1. Опускайте окно двери до тех пор, пока стекло не будет опущено наполовину.

2. Снимите панель отделки двери. За дополнительной информацией обратитесь к Разделу 501-05.

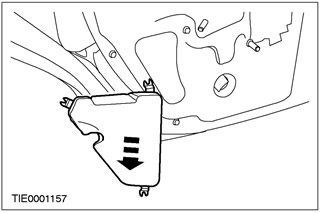

3. Снимите усилительный элемент защиты от боковых столкновений.

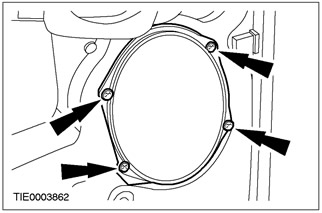

4. Снимите динамик двери (при наличии).

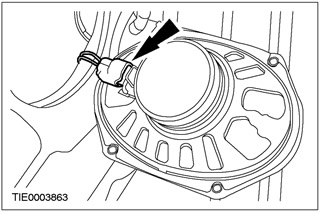

5. Расстыкуйте электрический разъем динамика.

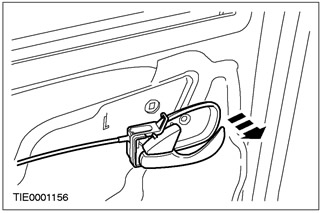

6. Отсоедините рычаг открывания защелки двери.





7.

ПРЕДОСТЕРЕЖЕНИЕ: Не дотрагивайтесь до поверхности клея, поскольку это нарушит повторное склеивание.

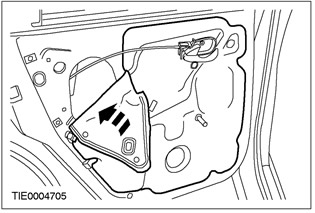

Отсоедините уплотнитель.

• При помощи пластмассового ножа (одноразового) перережьте бутиловую полосу, что позволит оттянуть уплотнитель.

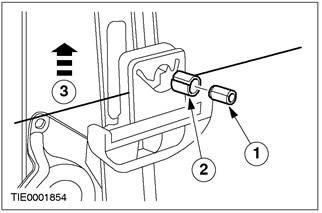

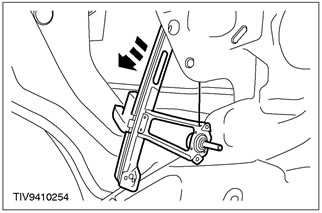

8. Отсоедините стекло окна от регулятора.

• 1. Вытолкните наружу штифт.
• 2. Вытолкните наружу втулку.
• 3. Снимите стекло окна с зажима регулятора.

9.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что стекло окна имеет достаточную опору в верхней части проема.

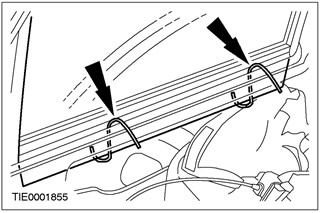

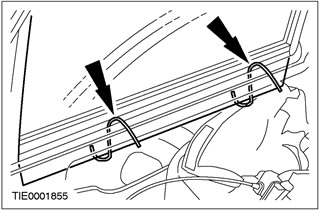

Используя подходящие крюки, поднимите и закрепите стекло окна.

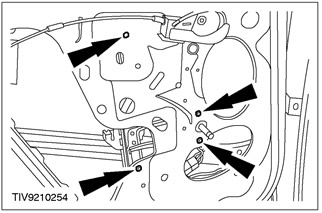

10. Отсоедините регулятор. Выверните винты.

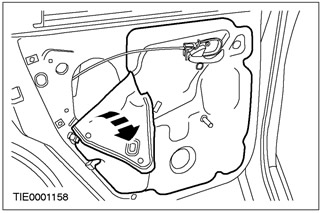

11. Снимите регулятор.

Установка

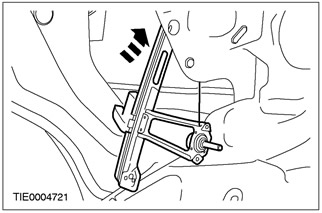

1. Расположите регулятор в требуемом положении на двери.

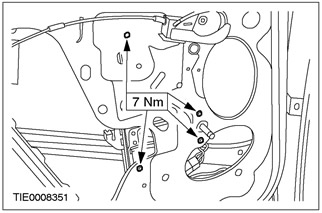

2. Установите регулятор. Затяните винты.





3.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что стекло окна имеет достаточную опору в верхней части проема.

Снимите крюки.

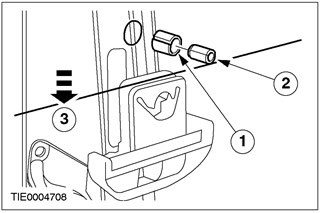

4. Закрепите стекло окна в зажиме регулятора.

• 1. Протолкните внутрь втулку.
• 2. Протолкните внутрь штифт.
• 3. С усилием протолкните стекло двери вниз для фиксации штифта в зажиме регулятора.

5. Закрепите уплотнитель.

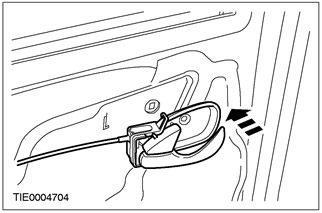

6. Закрепите рычаг открывания защелки двери.



7. Состыкуйте электрический разъем динамика двери.

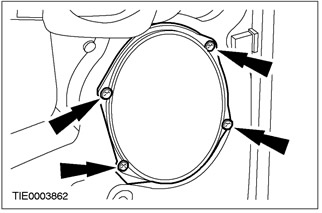

8. Установите динамик двери.

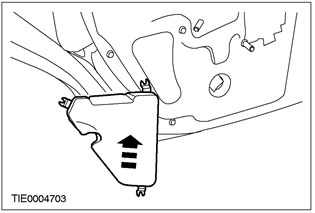

9. Установите усилительный элемент защиты от боковых столкновений.





10. Установите панель отделки двери. За дополнительной информацией обратитесь к Разделу 501-05.
