Стеклоподъемник и электродвигатель стеклоподъемника окна задней двери (Фокус 1)

Снятие

1. Снимите панель отделки двери. За дополнительной информацией обратитесь к Разделу 501-05.

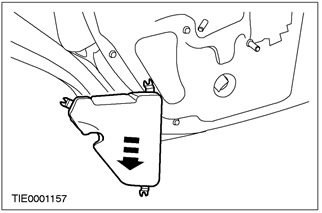

2. Снимите усилительный элемент защиты от боковых столкновений.

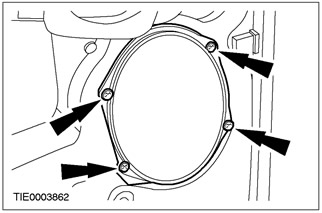

3. Снимите динамик двери (при наличии).

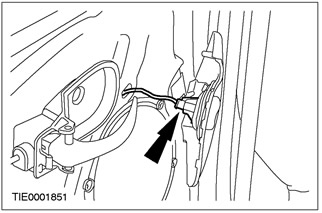

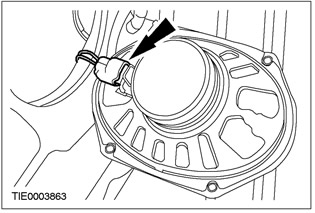

4. Расстыкуйте электрический разъем динамика.

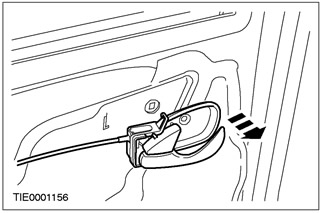

5. Отсоедините рычаг открывания защелки двери.





6.

ПРЕДОСТЕРЕЖЕНИЕ: Не дотрагивайтесь до поверхности клея, поскольку это нарушит повторное склеивание.

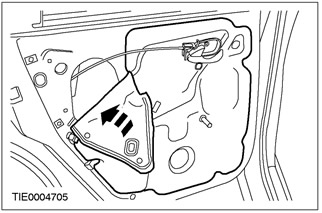

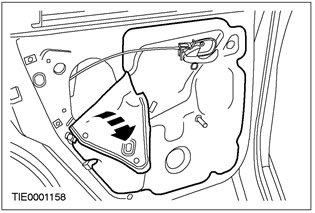

Отсоедините уплотнитель.

• При помощи пластмассового ножа (одноразового) перережьте бутиловую полосу, что позволит оттянуть уплотнитель.

7. Состыкуйте электрический разъем переключателя управления окна.

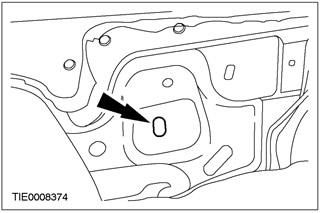

8. Совместите зажим регулятора с отверстием.

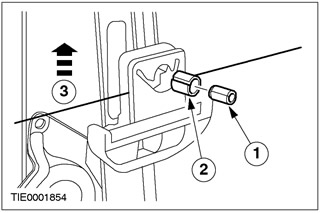

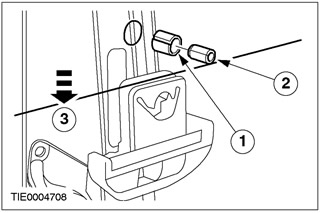

9. Отсоедините стекло окна от зажима регулятора.

• 1. Вытолкните наружу штифт.
• 2. Вытолкните наружу втулку.
• 3. Снимите стекло окна с зажима регулятора.

10.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что стекло окна имеет достаточную опору в верхней части проема.

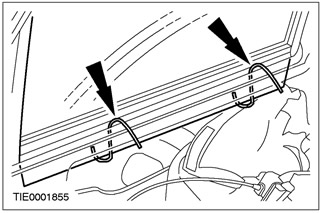

Используя подходящие крюки, поднимите и закрепите стекло окна.



11. Расстыкуйте электрический разъем переключателя управления окна.

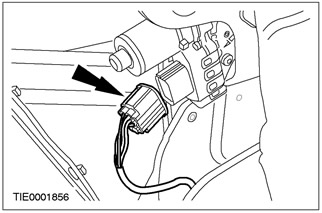

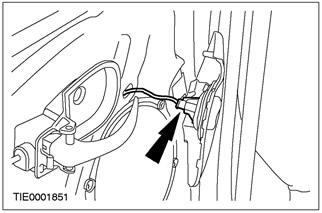

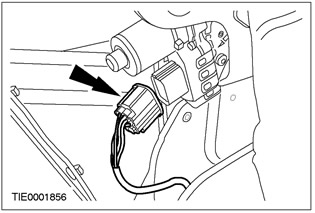

12. Расстыкуйте электрический разъем электродвигателя.

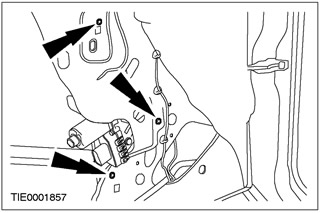

13. Снимите электродвигатель и регулятор окна. Выверните винты.

Установка

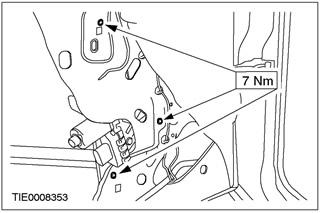

1. Установите электродвигатель и регулятор окна. Затяните винты.



2. Состыкуйте электрический разъем электродвигателя.





3. Состыкуйте электрический разъем переключателя управления окна.



4.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что стекло окна имеет достаточную опору в верхней части проема.

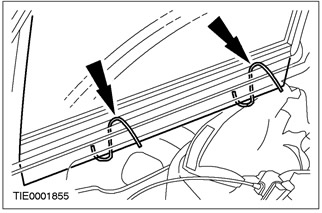

Снимите крюки.

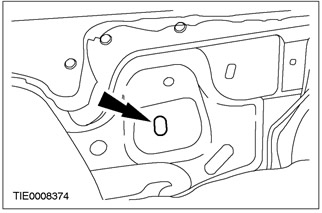

5. Совместите зажим регулятора с отверстием.



6. Закрепите стекло окна в зажиме регулятора.

• 1. Протолкните внутрь втулку.
• 2. Протолкните внутрь штифт.
• 3. С усилием протолкните стекло двери вниз для фиксации штифта в зажиме регулятора.

7. Расстыкуйте электрический разъем переключателя управления окна.



8. Закрепите уплотнитель.

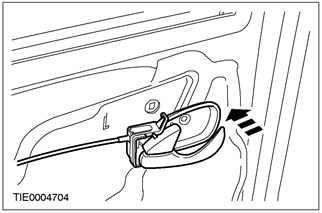

9. Закрепите рычаг открывания защелки двери.

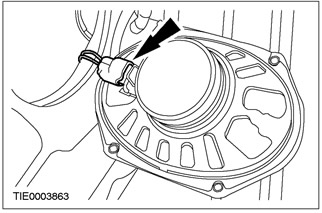

10. Состыкуйте электрический разъем динамика.





11. Установите динамик двери.

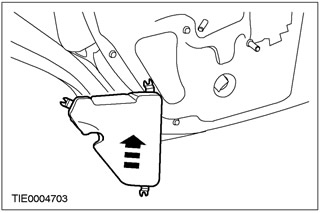

12. Установите усилительный элемент защиты от боковых столкновений.



13. Установите панель отделки двери. За дополнительной информацией обратитесь к Разделу 501-05.
