Лобовое стекло - снятие и установка

            0

Общее оборудование:
  • Термофен для подачи горячего воздуха
  • Нож прямого застекления для резки приклеенного стекла
  • Комплект клея для прямого застекления
  • Печь для прямого застекления
  • Присоски для стекла

Снятие


Все автомобили

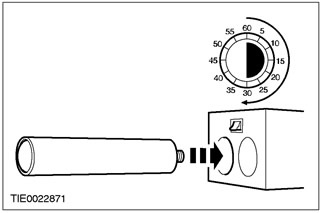

1. Снимите колпачок тубы с полиуретановым (ПУ) клеем и нагревайте ПУ клей в течение не менее 30 минут.



2. Поднимите капот.

3. Отсоедините провод массы от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.

4.
ПРИМЕЧАНИЕ: Удостоверьтесь в том, что электродвигатель очистителей лобового стекла находится в нерабочем положении.

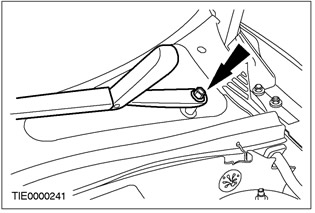

Снимите рычаги очистителей лобового стекла.



Автомобили, выпущенные до 01/1999 г.

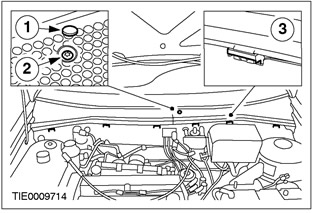

5. Снимите панели решетки капота.

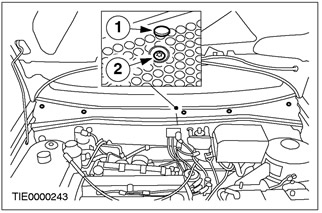

  • 1. Снимите крышки винтов.
  • 2. Выверните винты крепления.



Автомобили, выпущенные с 01/1999 г.

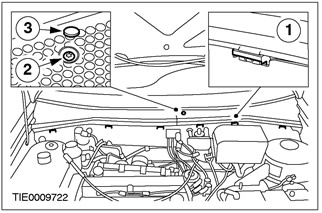

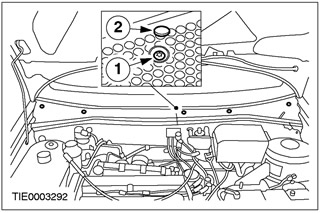

6. Снимите панель решетки радиатора.
  • 1. Снимите крышку винта.
  • 2. Выверните винт крепления.
  • 3. Освободите зажимы.



Автомобили, укомплектованные лобовым стеклом с обогревом

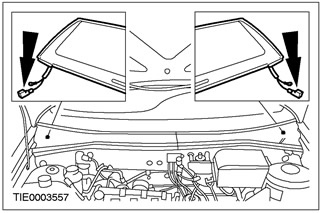

7. Расстыкуйте электрические разъемы обогрева лобового стекла.



Все автомобили


8. Опустите капот.

Автомобили с сотовым телефоном

9. Снимите антенну сотового телефона. За дополнительной информацией обратитесь к Разделу 419-08.

Все автомобили

10. Снимите панели отделки стойки "А". За дополнительной информацией обратитесь к Разделу 501-05.

Автомобили с механическим приводом люка крыши.

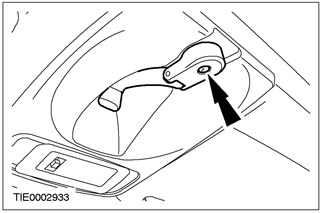

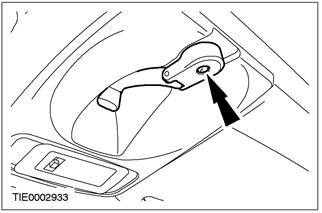

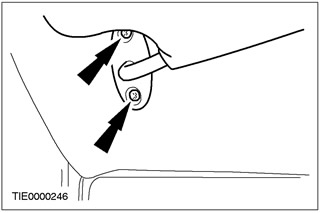

11. Снимите рукоятку привода люка крыши.

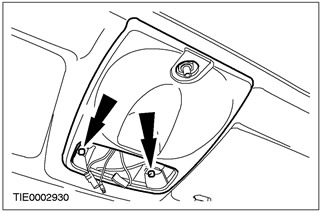

12. Отсоедините лампу освещения салона от потолочной консоли.

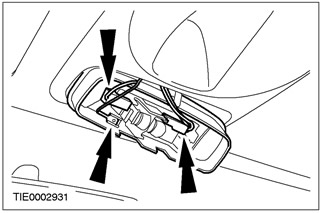

13. Расстыкуйте электрические разъемы и снимите лампу освещения салона.



14. Снимите потолочную консоль.




Автомобили с электроприводом сдвижного люка крыши

15. Снимите потолочную консоль. За дополнительной информацией обратитесь к Разделу 501-12.

Автомобили без сдвижного люка крыши

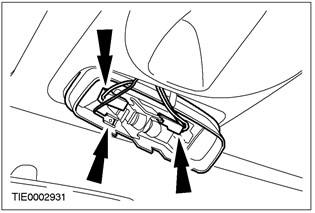

16. Отсоедините лампу освещения салона от обшивки потолка.



17. Расстыкуйте электрические разъемы и снимите лампу освещения салона.



Все автомобили

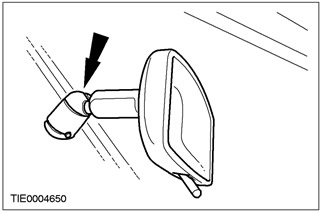

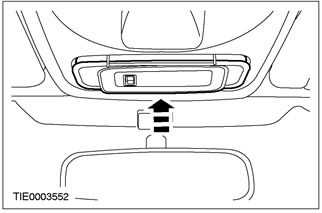

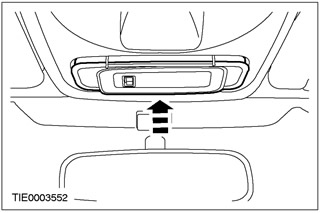

18. Снимите зеркало заднего вида салона.



19. Снимите противосолнечные козырьки.

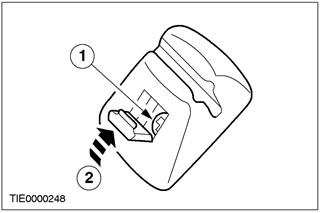

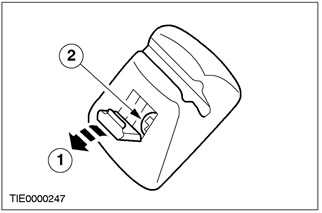

20. Снимите зажимы крепления противосолнечных козырьков.
  • 1. Откройте крышку.
  • 2. Выверните винт.



21. Отсоедините переднюю кромку обшивки потолка и поместите два блока из подходящего материала между обшивкой потолка и панелью крыши в качестве распорок.



22.
ПРЕДУПРЕЖДЕНИЕ: При работе со стеклорежущими инструментами обязательно используйте рукавицы и очки, поскольку при резании могут образовываться осколки. Во время резки пользуйтесь шумозащитными наушниками. Несоблюдение этих инструкций может привести к получению травм.


ПРЕДОСТЕРЕЖЕНИЕ: Обязательно производите замену ножа при изменении глубины резания во избежание повреждения кузова и панелей отделки.


ПРИМЕЧАНИЕ: При прорезании направляющих шпилек стекла в нижних углах лобового стекла может ощущаться некоторое сопротивление.

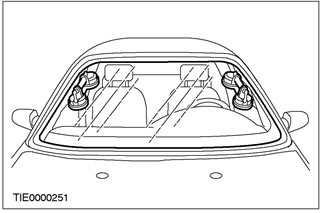

Прорежьте ПУ клей подходящим ножом для прямого застекления и, при помощи другого механика, воспользуйтесь присосками для стекла, чтобы снять лобовое стекло.
  • Прорежьте ПУ клей изнутри автомобиля на данную максимальную глубину.
  • 1. 23 мм.
  • 2. 75 мм.
  • 3. 160 мм.



23. Снимите уплотнитель лобового стекла.

Установка


Все автомобили

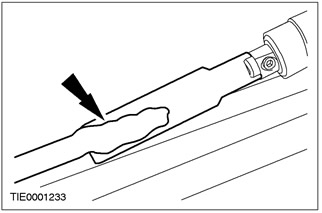

1. Аккуратно удалите оставшуюся часть направляющих шпилек с фланца лобового стекла.

2.
ПРЕДОСТЕРЕЖЕНИЕ: Не дотрагивайтесь до поверхности клея, поскольку это нарушит повторное склеивание.


Аккуратно подрежьте оставшийся ПУ клей с фланца лобового стекла таким образом, чтобы на фланце остался приблизительно 1 мм подрезанного ПУ клея.



3. Проверьте фланец лобового стекла на наличие повреждений листового металла, ржавчины или инородных предметов, которые могли или могут вызвать повреждение стекла.

4.
ПРЕДОСТЕРЕЖЕНИЕ: Для гарантии отверждения ПУ клея исключительно важно, чтобы на всех склеиваемых поверхностях отсутствовала влага.


При помощи термофена для подачи горячего воздуха, направьте теплый воздух (25°C) на фланец лобового стекла и на линию приклеивания стекла, чтобы удалить все следы влаги.

5. Подготовьте стекло, фланец лобового стекла и подрезанный ПУ клей в соответствии с инструкциями, приложенными к комплекту ПУ клея.

6.
ПРИМЕЧАНИЕ: Отбракуйте первые 100 мм ПУ клея, поскольку этот клей может иметь более короткое время действия.


ПРИМЕЧАНИЕ: Во избежание протечек воды в любом месте прерывания непрерывной полосы должен быть сделан нахлест длиной в 20 мм.

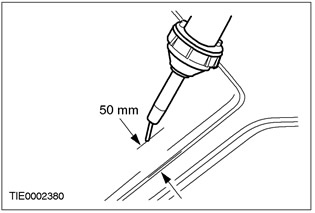

Нанесите ПУ клей непрерывной полосой высотой от 8 до 10 мм на фланец лобового стекла вдоль линии приклеивания.

7. Установите уплотнитель лобового стекла.

8. При помощи другого механика, воспользуйтесь присосками для стекла, чтобы установить лобовое стекло.



9.
ПРЕДОСТЕРЕЖЕНИЕ: Во время отверждения ПУ клея окна дверей требуется оставлять открытыми во избежание возрастания давления при открывании и закрывании дверей.


При помощи подходящей пленки зафиксируйте лобовое стекло в требуемом положении до момента отверждения ПУ клея.

10. Если температура окружающего воздуха опускается ниже 10°C, при помощи термофена для подачи горячего воздуха непрерывно подавайте теплый воздух (25°C) в течение 15 минут (изнутри или снаружи автомобиля).



11. Закрепите обшивку потолка на панели крыши. Снимите распорки.



12. Установите зажимы крепления противосолнечных козырьков.
  • 1. Затяните винты.
  • 2. Закройте крышки.



13. Установите противосолнечные козырьки.

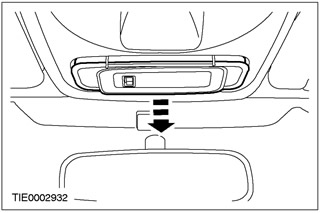

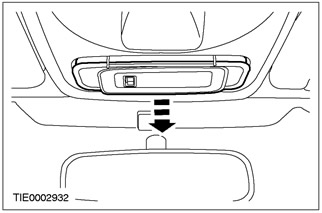

14. Установите зеркало заднего вида салона.



Автомобили без сдвижного люка крыши

15. Состыкуйте электрические разъемы лампы освещения салона.



16. Установите лампу освещения салона.



Автомобили с электроприводом сдвижного люка крыши

17. Установите потолочную консоль. За дополнительной информацией обратитесь к Разделу 501-12.

Автомобили с механическим приводом люка крыши.

18. Установите потолочную консоль.



19. Состыкуйте электрические разъемы лампы освещения салона.



20. Установите лампу освещения салона.



21. Установите рукоятку сдвижного люка крыши.



Все автомобили

22. Установите панели отделки стойки А. За дополнительной информацией обратитесь к Разделу 501-05.

Автомобили с сотовым телефоном

23. Установите антенну сотового телефона. За дополнительной информацией обратитесь к Разделу 419-08.

Все автомобили

24. Поднимите капот.

Автомобили, укомплектованные лобовым стеклом с обогревом

25. Состыкуйте электрические разъемы обогрева лобового стекла.



Автомобили, выпущенные до 01/1999 г.

26. Установите панели решетки капота.
  • 1. Установите винты крепления.
  • 2. Установите крышки винтов.



Автомобили, выпущенные с 01/1999 г.

27. Установите панель решетки радиатора.
  • 1. Установите зажимы.
  • 2. Установите винт крепления.
  • 3. Установите крышку винта.



Все автомобили

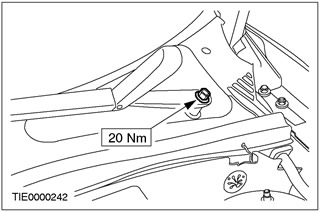

28. Установите рычаги очистителей лобового стекла.



29. Подсоедините провод массы аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.

30. Опустите капот.
