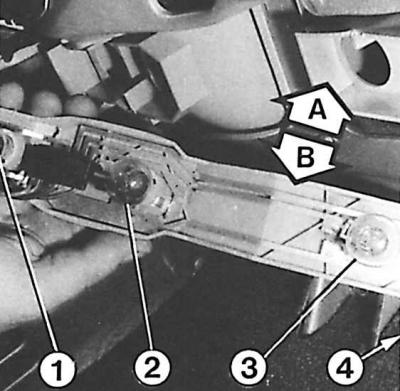

Извлечение платы заднего фонаря с лампочками автомобиля Escort до 1986
А – плата-держатель; В – корпус фонаря; 1 – лампочка поворота 21 Вт; 2 – лампочка торможения и габаритная 21/ 5 Вт; 3 – лампочка заднего хода 21 Вт; 4 – противотуманная лампочка 21 Вт
Извлечение платы заднего фонаря с лампочками автомобиля Orion
А – плата-держатель; В – корпус фонаря; 1 – лампочка поворота 21 Вт; 2 – лампочка торможения и габаритная 21/ 5 Вт; 3 – лампочка заднего хода 21 Вт; 4 – противотуманная лампочка 21 Вт; 5 – дополнительные габариты у Orion 5 Вт

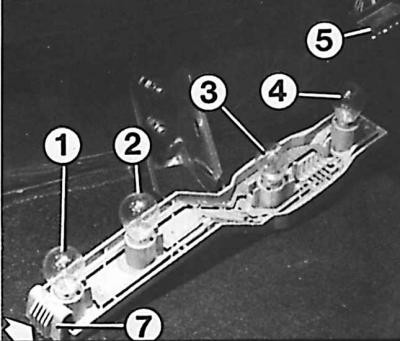

Платы-держатели лампочек заднего фонаря автомобиля Escort-лимузин
1 – противотуманная лампочка 21 Вт; 2 – лампочка заднего хода 21 Вт; 3 – лампочка торможения и габаритная 21/ 5 Вт; 4 – лампочка поворота 21 Вт; 5 – разъем; 7 – упругий элемент
Для снятия платы с лампочками нажать на фиксатор платы, потянуть плату на себя, освободить фиксатор с другой стороны платы и извлечь плату. При необходимости снять разъем и произвести замену лампочки.
